Osciloscopio DSO138 caso (1 / 6 paso)

Paso 1: Herramientas y materiales necesarios

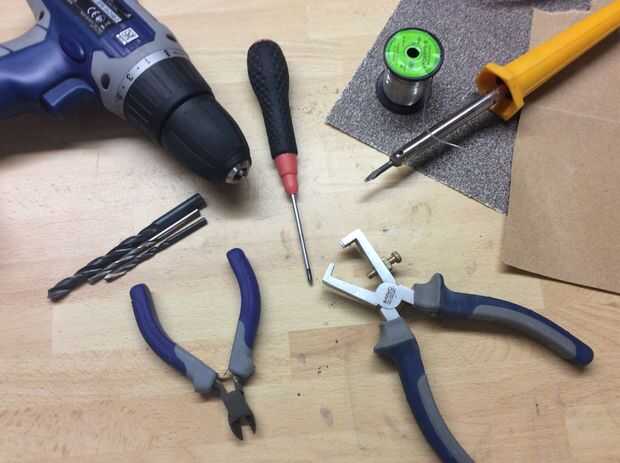

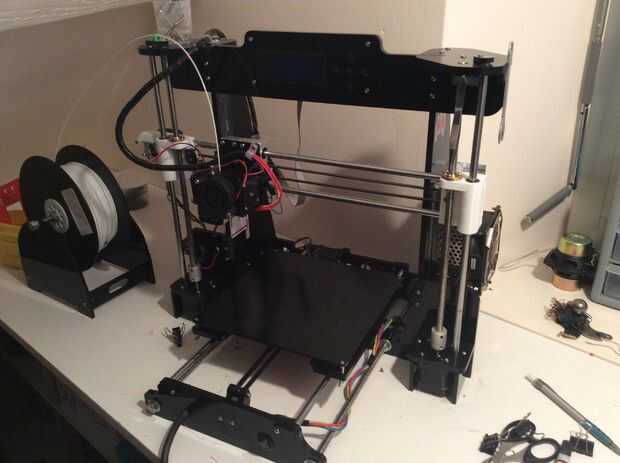

Usted necesitará una impresora 3d con filamento (si es posible 2 colores), un taladro con diferentes tamaños de brocas, papel de lija, un hierro de soldadura, destornilladores y pegamento.

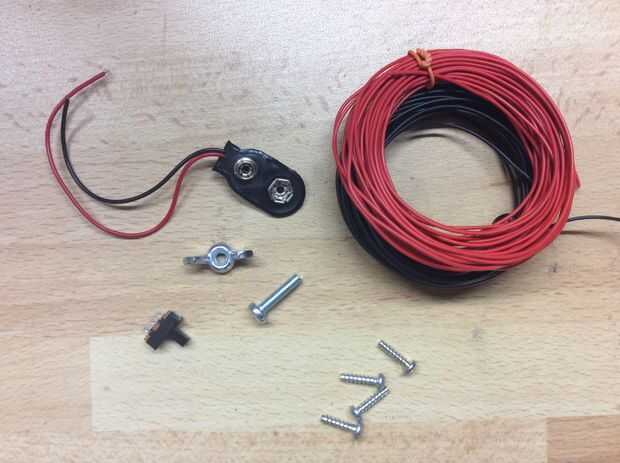

Para los materiales:
-un osciloscopio DSO138, usted puede encontrar uno por 20 $ en Internet.
-batería de 9v con conector
-un interruptor deslizante
-algunos alambres de cobre
-salvamento 4 tornillos en juguete
-un tornillo de m4 de 15mm con una tuerca de mariposa
