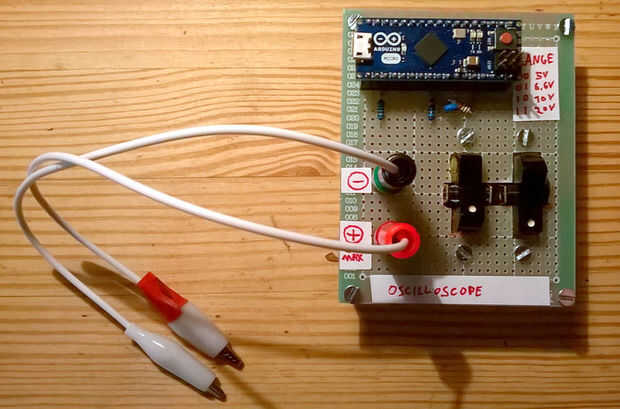

Muy básicos y fáciles de hacer arduino PC osciloscopio.

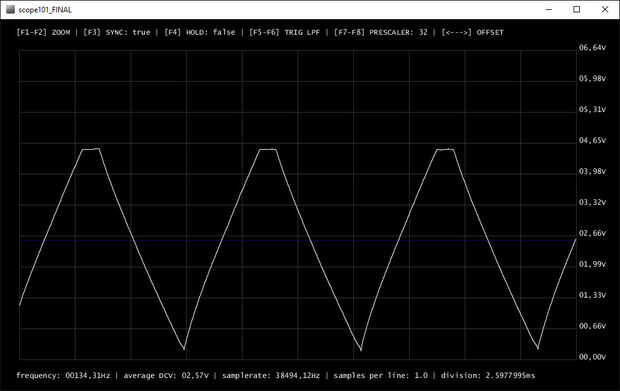

Características:
- 50K muestras por segundo
(puede ir hasta 110K pero la señal se convertirá en ruido) - Disparador automático
- Contador de frecuencia
- Lecturas de voltaje razonablemente preciso (dependiendo de la exactitud de las resistencias que se utiliza para los divisores del voltaje)
Opcional: gama de voltaje seleccionable: 6.6V, 10V, 5V 20V
Necesitarás:
- Un Arduino Leonardo o el Arduino Micro
- pinzas de 2 cocodrilo
- un 0.1µF condensador (opcional)
- un 5.1V Diodo zener (opcional)
- un pc con el proceso
Para los divisores de tensión (opcionales, si quieres medir que rango seleccionable 5V o quieren):
- 2 conmutadores de dos polos doble tiro
- dos resistencias de 3K
- dos resistencias de 1,5 K
- una resistencia de 1K
- un pequeño perfboard o protoboard
Si sólo desea medir op a 5V, puede saltarse los divisores de voltaje y conecte las puntas de prueba directamente a GND y A1. Tendrás que modificar un poco el código:
En el código de arduino , reemplace:
con:
En el procesamiento de código, reemplace:
con:
