Osciloscopio DSO138 caso

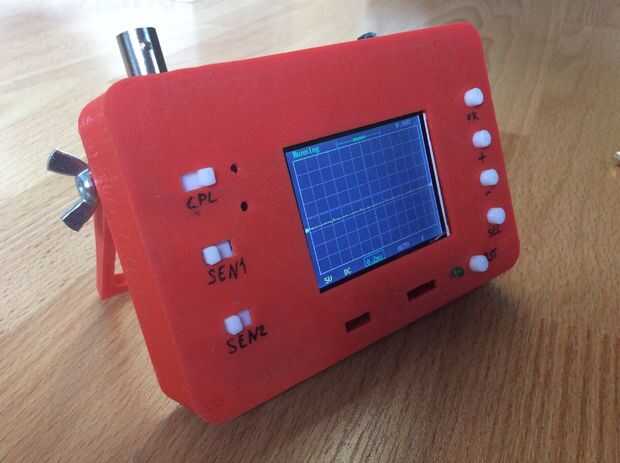

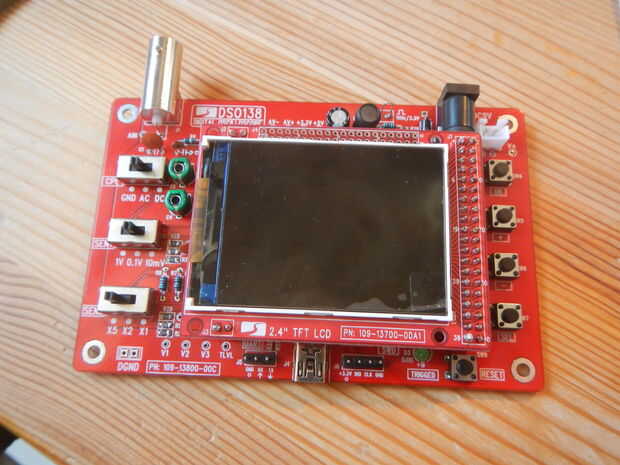

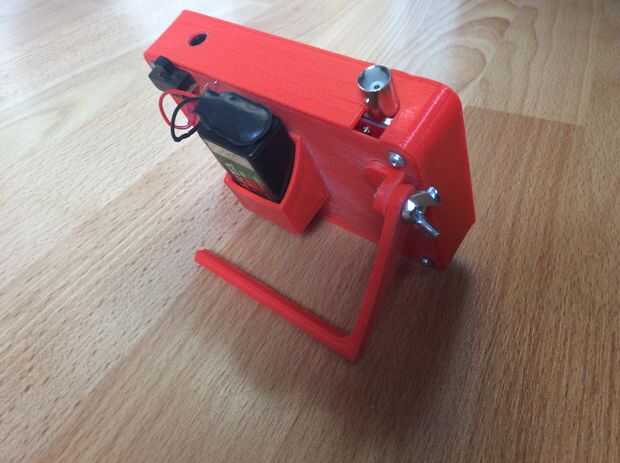

Hace unas semanas hice un circuito con corriente alterna y tuvo algunos problemas con él. Sólo tengo un multímetro y no hay suficiente dinero para comprar un osciloscopio real (> 300$) para resolver el problema. Así que decidí comprar en internet un pequeño osciloscopio diy por menos de 20$. Por supuesto no soy capaz de trabajar con alta frecuencia pero para proyectos de arduino con rectificador pwm y puente a 50HZ, es ampliamente suficiente. Con este osciloscopio, diseñé un caso con alguna característica como un apoyo y un soporte de la batería para portátil. En este tutorial, usted encontrará todos los pasos para hacer uno.
