Un osciloscopio es un instrumento de laboratorio utilizado para mostrar y analizar la forma de onda de las señales electrónicas. En efecto, el dispositivo dibuja un gráfico de la tensión instantánea de la señal como una función del tiempo.
Los osciloscopios se utilizan en la industria de Ciencias, medicina, ingeniería y telecomunicaciones. Osciloscopios son muy esencial y mejor amigo de los estudiantes, maker, aficionado y entusiasta de la electrónica. Mientras que un multímetro digital puede ayudar a medir el estado constante y voltajes RMS (raíz cuadrada media), el osciloscopio puede no sólo medir voltajes pico a pico, pero lo más importante es proporcionar información de tiempo en su señal. ¿Por ejemplo, usted nunca ha trabajado con un Arduino controlar un servo motor que tiene que tener sólo la modulación de anchura de pulso derecho para girar hacia la derecha en lugar de agujas? Durante la programación, usted puede han preguntado cuán estrecha era la anchura de pulso a lo que se necesitaba. Con un osciloscopio puede medir estos pulsos. Cuando se trabaja con señales analógicas, puede utilizar un osciloscopio para ver cuán cerca está la frecuencia necesita o medir qué frecuencia necesita filtrar. Con tantos proyectos electrónicas digitales, sincronización entre las señales es muy importante. Por lo tanto, es esencial tener un osciloscopio pero lamentablemente son muy caros.
Usted puede encontrar varios osciloscopio DIY en Internet y algunos enlaces se proporcionan a continuación:
1. tarjeta de sonido PC basado osciloscopio
http://homediyelectronics.com/projects/howtomakeafreesoundcardpcoscilloscope/
http://Makezine.com/projects/Sound-Card-Oscilloscope/
2. Arduino basado osciloscopio
http://www.miupanel.com/projects/Arduino-Advanced-Oscilloscope
3. CRT TV basado osciloscopio
4. smart phone basado en osciloscopio
http://projectproto.blogspot.com/2010/09/Android-Bluetooth-Oscilloscope.html
5. frambuesa Pi basado osciloscopio
http://www.Open-Electronics.org/Turn-Your-Raspberry-PI-in-an-Oscilloscope-with-bitscope/

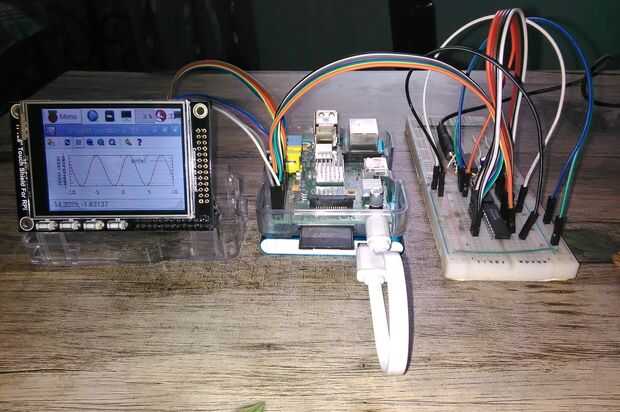

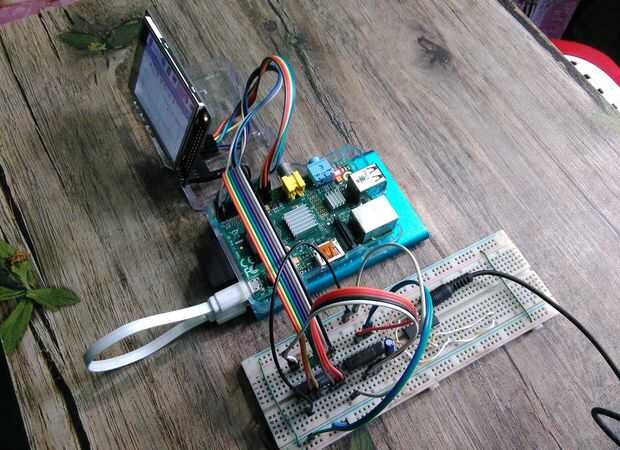

Todos los osciloscopios tienen sus propios pros y contras. Mayoría de Arduino y PC basado osciloscopio no puede probar más de varios kilohercios. A veces osciloscopio basado en PC puede quemar la placa base del ordenador. Anterior frambuesa Pi había basado osciloscopio requerida hardware especial. Voy a mostrar a te guía paso a paso cómo construir un osciloscopio frambuesa Pi base sin hardware especial. Me gustaría dar las gracias el Sr. Daniel Pelikan que primero publicó la idea en el MagPi magazine, número 24.
