Olla Digital pirata W/SPI y MCP4131 de bus (1 / 3 paso)

Paso 1: conexiones

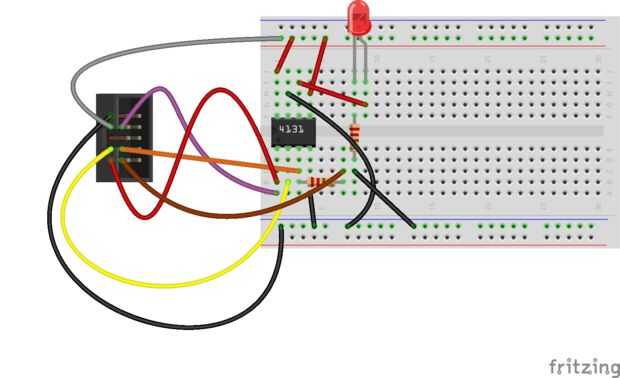

Cableado:

BP <> = 4131

1 GND <> = 4 VSS

3. + 5v 8 <> = VDD

4 ADC <> = 1 CS (opcional. Utilizado como un voltímetro para probar esclavo Seleccione [SS] está listo)

7 2 CLK <> = SCK

8 MOSI <> = 3.SDI/SDO

9 CS <> = 1 CS

10 MISO de <> = Resistor de 220 Ohmios <> = 3.SDI/SDO

EN 4131:

8 VDD <> = + 5V

7.P0B <> = GND

6.P0W (es el limpiaparabrisas) ánodo del LED de <> =

5.P0A <> = + 5V
