Paso 6: electrónica
Hemos decidido poner 50 LEDs en cada capa no la completo 100 que tenemos suficientes agujeros para. Después de las pruebas decidimos 50 era bastante y ha gustado mucho la forma que los LEDs se reflejaban internamente en el acrílico a la luz los agujeros 'vacía', pero usted podría hacer el completo 100 en cada hoja si querías.
stripboards

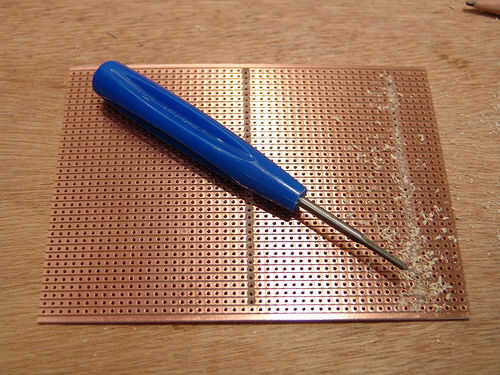

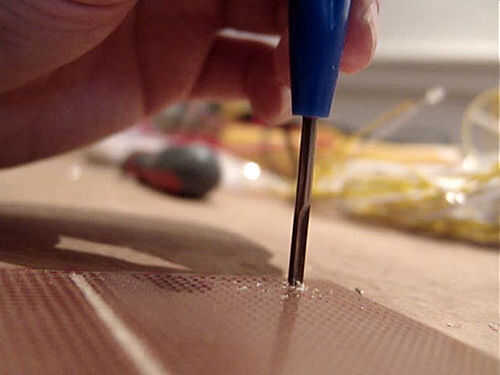

En primer lugar utilizar la "herramienta de corte de la tira" para crear los saltos en el tablero de tiras según sea necesario.

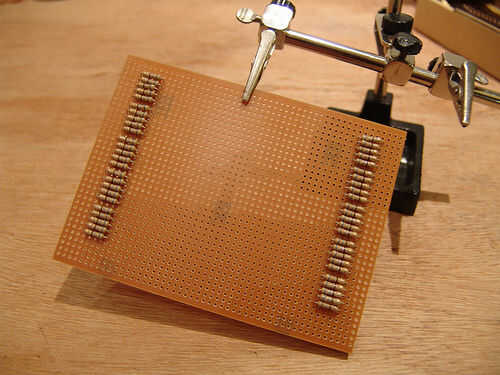

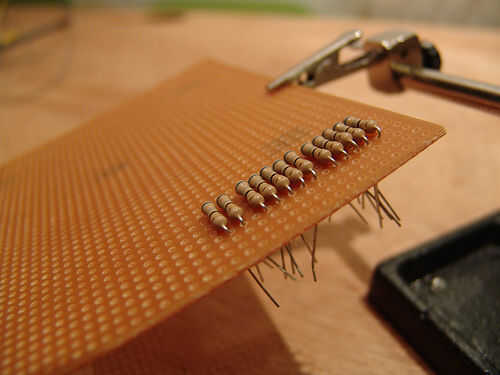

Luego soldar resistencias de 50 en dos grupos de 25 en cada extremo. En cada bloque de 25 hicimos en bloques más pequeños de 5 para fines de separación.

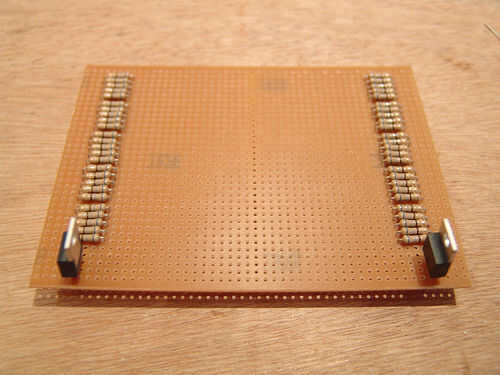

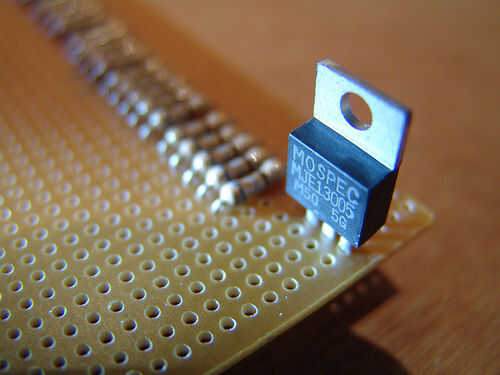

Ahora soldar los 2 transistores en la placa de la tira.

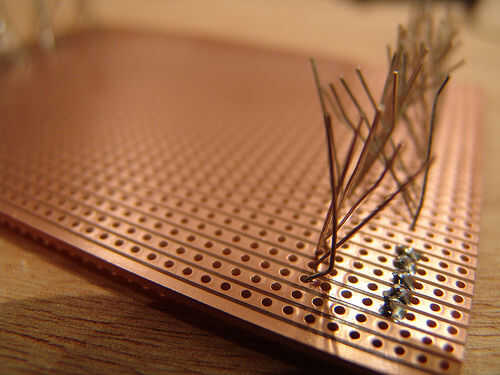

Ejecutar una línea de soldadura hacia abajo de la Junta para unir todas las tiras con resistencias de uno al otro y a donde lo positivo de la fuente va a venir. Usted podría también hacerlo con alambre si lo prefiere, unir cada tira a la siguiente.

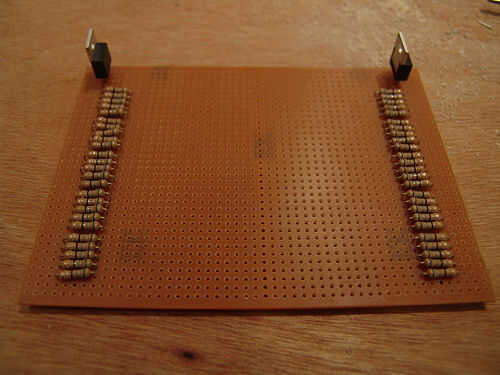

A continuación soldar los transistores en la placa perforada.

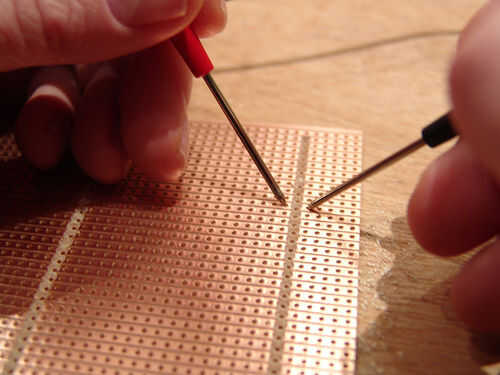

Después de utilice un multímetro para asegurarse de que no hay ningún cortocircuito entre las tiras. Entonces hacer una prueba de multímetro para comprobar que las resistencias estaban soldadas correctamente por poner un contacto en la línea positiva de soldadura y el otro en el otro lado de la resistencia.
Luego cortar los cables, necesita 100 cables de cada 50 LED. Utilizamos amarillo y blanco para diferenciar positivo y negativo. Cortamos los cables de la hoja 3 a 300 mm, para la hoja 2 y hoja 1 que cortamos a 800 mm.
Deben soldar los cables amarillos al lado positivo del circuito, más allá de las resistencias. Los blancos se sueldan en un racimo en la zona no conectado a la línea positiva de soldadura.

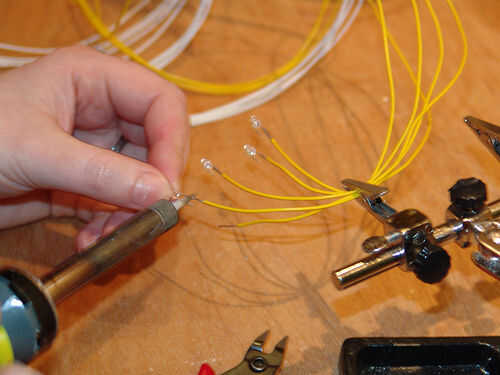

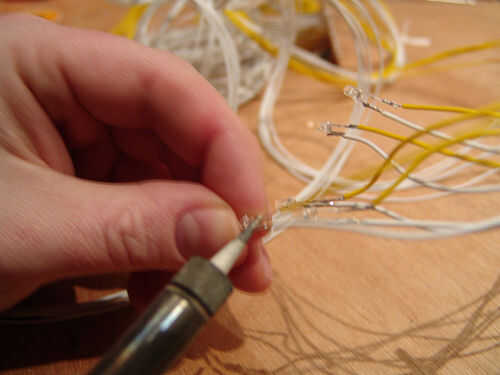

Después de haber conectado todos los componentes a la Junta de tira, ahora soldar los LEDs a los extremos de los cables. Amarillo para el pasador largo, blanco y el pasador corto (borde plano). Acorta la longitud de los pernos antes de hacerlo, asegurándose de mantener los pernos de diferentes longitudes así que sabíamos qué lado era que.
Otro repetir dos veces para que tengas tres tableros idénticos.
