Introducción

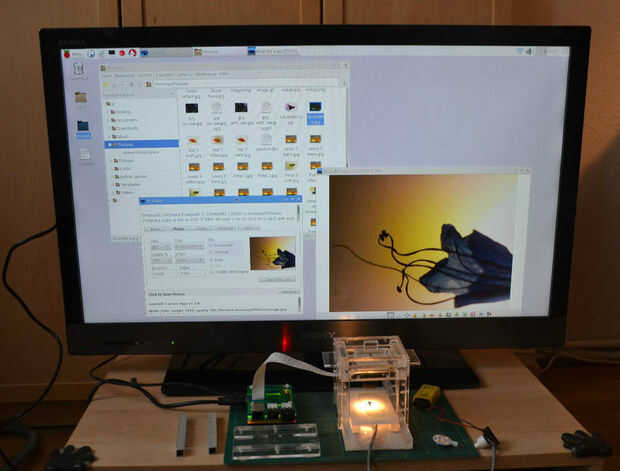

Basado en la RPI cámara y el microscopio basado en el ladrillo LEGO que había presentado anteriormente (LEGO A-Raspberry-Pi-camera-based-microscope-built-from-), he construido una acumulación similar de microscopio de piezas de plexiglás. Ahora usted puede construir su microscopio incluso sin tener una gran colección de LEGO. Una cosa que falta en este prototipo es los engranajes de ajuste de la versión LEGO.

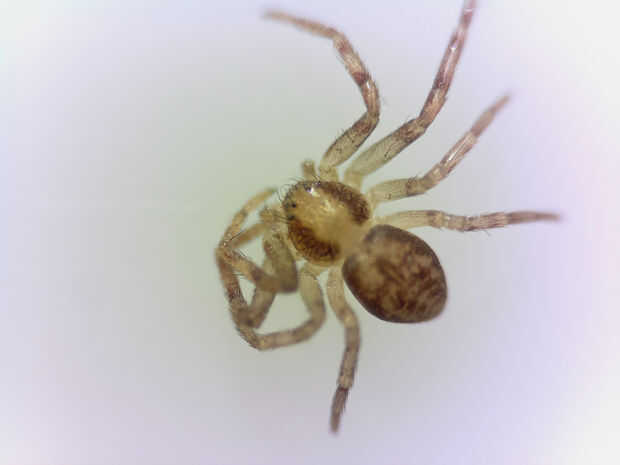

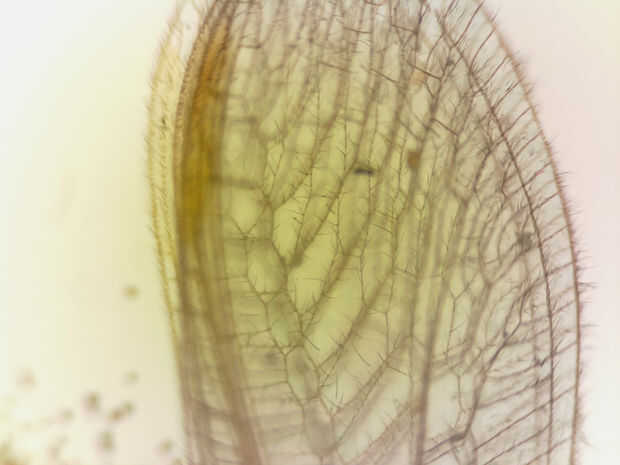

El máximo de resolución del microscopio es de 5 μm/píxeles. En alta resolución que solamente un área pequeña será en foco y usted verá un efecto llamado abberation cromática. Puede utilizar este microscopio para analizar objetos en el rango de un 20 de milímetro a 5 mm. Esto significa moscas, pelo, sal y polvo, pero no las células, por ejemplo, de sangre o la célula cultura.
A continuación encontrará una descripción del dispositivo y la información necesaria para construir uno por su cuenta.
La versión prototipo presentada aquí había sido construida de manera que permita el fácil montaje de piezas previamente producidas y el desmontaje posterior, como mucho las piezas no se pegan juntos. Esto fue pensado para permitir la modificación y optimización el microscopio y adaptación para aplicaciones especiales, si es necesario.
Actualmente estoy trabajando en una versión simplificada que será más fácil de montar y un poco más barato en la producción. Además estoy trabajando en la optimización de la óptica y mejor iluminación. Mi objetivo es diseñar un kit de construcción que permita una clase de ciencia crear su propio microscopio, a un costo (sin IPC) de << 100 €.
Déjeme saber si usted estaría interesado en el kit, o sólo los archivos SVG y las instrucciones y por favor, indique si se debe utilizar para educativo, privado o investigación o uso comercial. Ideas para mejoras, así como para proyectos de ciencia, como time lapse videos del cada vez más cristales o molde, sería Bienvenidos.
Piezas necesarias:
-un Raspberry Pi 2, teclado, mouse, monitor o TV
-una B WaveShare-cámara (WaveShare B), yo tengo la mía en Sertronics, Berlín, Alemania y un cable de cámara de 50 cm.
-un conjunto de piezas cortadas de planchas de acrílico/plexiglás de 3 mm, como se define en los archivos SVG (vea paso 5).
Éstos podrían ser ordenado en su servicio de corte láser local, por ejemplo, Ponoko en Estados Unidos, Formulor en Alemania o RazorLab en el Reino Unido. Solo subir archivos SVG en su sitio web y el orden.
-un conjunto de piezas de 10 x 10 mm Plexiglas vigas (en total unos 170 cm), por ejemplo en el Modulor, Berlín.
-un número de palillos de plexiglás/dubles con un diámetro de 3 mm y una longitud de unos 8 mm y
-pegamento para plexiglás, como diclorometano (manejar con cuidado, es tóxico!) o super pegamento
-seis M2 de 10 mm tornillos y tuercas de 10 M2. Tuercas y tornillos M1.6 serían mejor, pero no son tan fáciles de conseguir.
-para la iluminación: un 1.6 lámpara W (12 V), adaptador de cable y la batería, una batería de bloque de 9 V, un pequeño interruptor.
Costos:
-la cámara B WaveShare está disponible por US$ 22 en WaveShare o por unos 25€ en Sertronics.
-el láser de corte de placas costará unos 30€.
-2 m de acrílico 10 x 10 mm vigas costo unos 14 €, por ejemplo en el Modulor, Berlín
-M2 tornillos y tuercas, unos 5 € (Bauhaus, Berlín), M1.6 x 10 tornillos y tuercas: unos 11 € (Conrad.de)
-un Raspberry Pi con ratón, teclado y tarjeta SD va a costar unos 60 - 70 € (en caso de que usted no tiene uno ya).
Diseño básico:

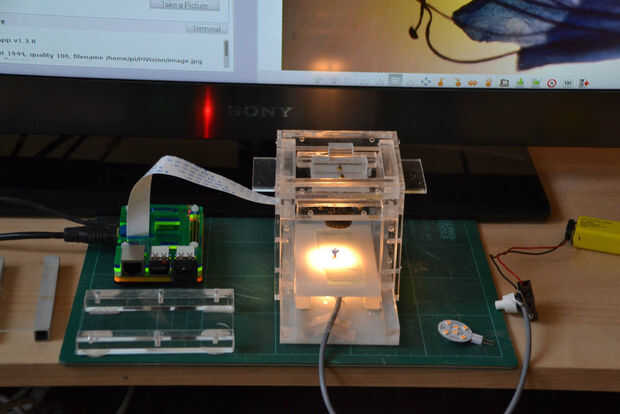

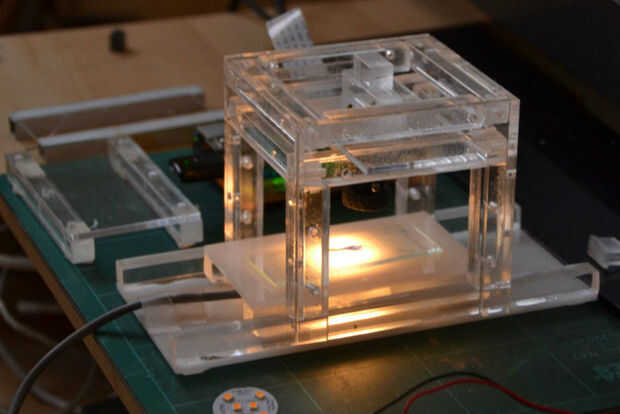

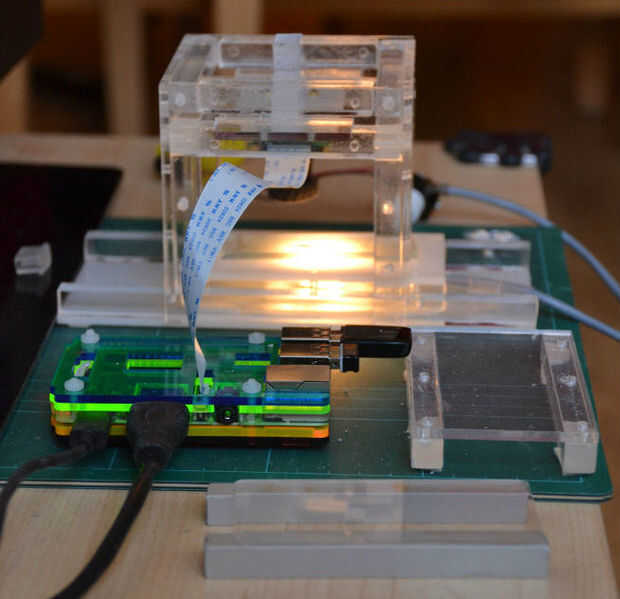

El microscopio consta de una placa base, una bandeja trineo para objetos u objetos gafas en y una "torre" para sostener la placa en la que se monta la cámara. Objeto trineo y cámara de la placa se puede mover ortogonales entre sí, permitiendo la colocación exacta de la cámara por encima del objeto. Para enfocar la cámara, deberá activar manualmente el objetivo de la cámara. Había colocado una rueda de goma LEGO en el objetivo de obtener un mejor agarre.
Para ajustar la distancia entre el objeto y la cámara se puede colocar el objeto en una bandeja con una cierta altura o, para una solución permanente, puede ajustar la longitud de las columnas de la torre de la cámara.
La mayoría de las piezas puede solicitarse a través de internet en el servicio de corte laser como Pokono.com, Formulor.de o RazorLab.co.uk y se hace de acrílico de 3 mm/plexiglás. He adjuntado una descripción como pdf y los archivos SVG requeridos, que se basan en la forma de la placa de 181 x 181 mm (P1) utilizada por Pokono, Formulor y RazorLab.
Además de estas piezas será necesario un conjunto de vigas hechas de piezas de Perfil de 10 x 10 mm, preferentemente de plexiglás. Usted puede cortar usted mismo, pero recomiendo hacer un servicio profesional.
Alternativamente puede construido su microscopio de otros materiales, por ejemplo, de perfiles de aluminio y madera contrachapada.
En mi concepto puede encontrar un gran número de agujeros de 3 mm. Se destinan a utilizarse en conjunto con dobles de plexiglás de largo 3 mm de 8 mm para conectar las placas con las vigas. Esto permite el montaje y posterior desmontaje de las partes. Si va a unir las piezas (e.g. con dichloromethylen o super pegamento) usted puede eliminar los agujeros en los archivos SVG, como esto también reduce los costos de corte. Los archivos SVG se pueden modificar usando Inkscape ( www.inkscape.org ) y varios otros programas.
Posibles mejoras:
Un optimizado, mucho más fácil montar la versión está en desarrollo y será presentada aquí cuando más adelante.
-objetivos de la cámara por otros proveedores (por ejemplo, Dimensión de la visión) entra en S-mount la cámara, es posible optimizar la calidad de resolución o imagen. En los primeros experimentos de 8 mm y 12 mm lentes funcionan bien (ver imágenes de ejemplo) pero pueden requerir algunas modificaciones del diseño de los microscopios. Una comparación más elaborada puede seguir.
-iluminación, especialmente para la microscopía de luz transmitida, deberá optimizarse.
COB LED (disponible en Banggood) es muy pequeños y fuertes y da un campo de luz más homogéneo.
Resultó ser una buena solución para reflejado y para microscopía de transmisión.
-engranajes en la posición de objetos bandeja y cámara.
La versión LEGO tenía un buen engranaje de gusano para la cámara y una rueda del engranaje con cremallera para la bandeja del objeto. He adoptado para la siguiente iteración de la versión de acrílico (ver paso 5).
-Un número de partes o bien puede eliminarse de la construcción actual o reemplazar usando otros, menos costosa o más fácil de manejar los materiales. Además, se simplificarán el proceso de montaje.
Por favor me dejan saber sus sugerencias e ideas.
