Paso 3: preparación de arte
Archivos de cada capa se agregará a continuación poco, pero las instrucciones explican cómo hicimos los archivos que usted puede crear su propio.
El archivo pdf tiene las 5 capas de salvado y llamado como abajo
Frente
Hoja 1
Hoja 2
Hoja 3
Atrás
Tamaño
El primer paso es medir los componentes que se utilizarán para asegurarse de que creamos formas el tamaño correcto. Para ello se utilizó un conjunto de pinzas de frenode digital.
Nuestros LEDs 3mm fueron 2,9 mm de diámetro. Las macetas fueron 7 mm. orificios para activar LEDs y conexión los cables a ser empujado a través fácilmente de una capa a la siguiente debe ser 5 mm. orificios tomar perno 10mm. Y tornillo de fijación "orificio" 15mm estaban en más grande y 6mm en el menor
Diseño
Asegúrese de que guardar su archivo a intervalos regulares. Llamamos a nuestro archivo fuente las capas originales.

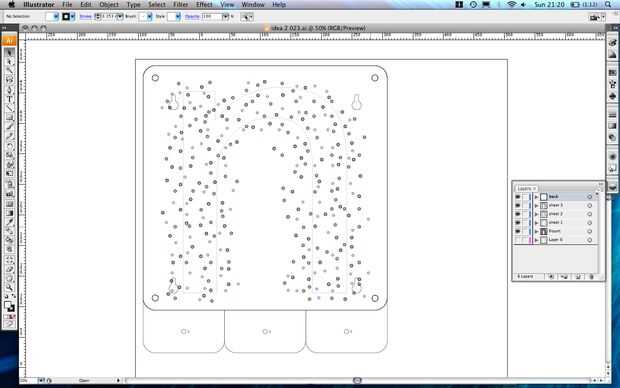

Siguiente diseño de la forma básica en Illustrator. Estamos utilizando un cuadrado 400 x 400 mm con esquinas redondeadas, radio 18 mm. centrado dentro de eso es una caso baja n; fuente myriad altura total mm 337. Esto se debe convertir en contornos en el archivo. Especificó un espesor de línea de 1mm y sin relleno. A continuación expandimos el trazo para que sea un objeto sólido.
Los círculos de diámetro de 4 x 10mm deben colocarse con el centro de 20mm del borde superior y lateral más cercanos, para que se sientan directamente en cada esquina.
Esta capa es denominada frente de la hojay luego duplicar y la nueva capa es el nombre de hoja 1.
Al trabajar en la hoja 1, pero tienen los frente hoja visible pero bloqueado.
Guarde el archivo regularmente.
Eliminar el contorno de la n en hoja 1. Luego coloque los círculos de diámetro 50 x 2,9 mm dentro del contorno de la letra y los círculos de diámetro 50 x 2,9 mm fuera de la carta. Distribuye bastante uniformemente a través de la capa, pero concentrar los fuera de la carta cerca del perímetro de la letra.
Duplicar hoja 1 y el nombre de la nueva capa hoja 2'. Ocultar y bloquear hoja 1. '
hoja 2 será la siguiente capa en la escultura. Los círculos de hoja 2 debe ser redimensionada para 5mm de diámetro. Estas se utilizarán para enroscar los cables a través de los LEDs hoja 1.
Coloque otro agujeros de 50 x 2,9 mm dentro de la carta y 50 x 2,9 mm fuera de la letra en la hoja 2. Distribuirlos uniformemente en toda la capa similar al antes. Asegúrese que los orificios nuevos no se solapan, o demasiado a los anteriores.
Entonces debe duplicar esta capa y la capa nueva el nombre hoja 3. Ocultar y bloquear la hoja 2. Los círculos de 2,9 mm en hoja 3 deben ser redimensionados para 5 mm de diámetro. Luego coloque otro agujeros de 50 x 2,9 mm dentro de la carta y 50 x 2,9 mm fuera de la carta en hoja 3. Otra vez Asegúrese de que la distribución es bastante uniforme y sin agujeros se solapan con los anteriores.
Duplicar hoja 3 y llame a la nueva capa detrás de la hoja. Ocultar y bloquear la hoja 3.
Eliminar todos los agujeros excepto el 10mm los de las esquinas de la hoja hacia atrás.
Ahora tienes el diseño básico que le permitirá colocar un máximo de 300 LEDs en 3 capas.
Datos de
A continuación añadimos algunos detalles más. Seleccionamos todos los agujeros en la hoja 3 y copiarlos y pegar en la parte delantera de la hoja. Entonces reemplazamos cada uno con un patrón de círculos concéntricos poco actuar como difusores delante de cada LED. Ampliamos en la misma forma que el n para crear líneas gruesas. En la hoja 1, hoja 2y hoja 3 hemos añadido una ficha a cada uno en la parte inferior de la olla y la perilla. Hemos añadido un círculo para el agujero de la maceta y un rectángulo para la espiga de posición.
En la hoja de atrás hemos añadido los orificios para fijar a la pared con tornillos.
Ahorro
Para guardar estos dibujos como archivos independientes guarda el archivo de origen como hoja front.ai,ai de hoja 1, hoja 2 ai, ai de 3 hoja y hoja back.ai con el comando 'guardar como'.
Estos archivos luego se abrieron y las otras capas en el archivo borrado para que el archivo ai de 1 hoja , sólo tiene la capa hoja 1 y la hoja back.ai del archivo sólo tiene la capa hoja vuelta etc..
