Muestra del LED - secuenciador (7 / 7 paso)

Paso 7: montaje

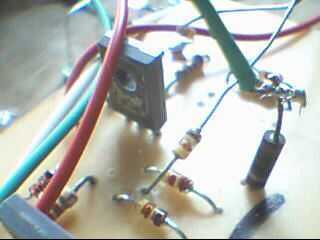

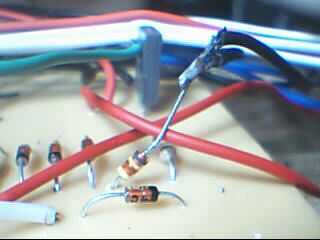

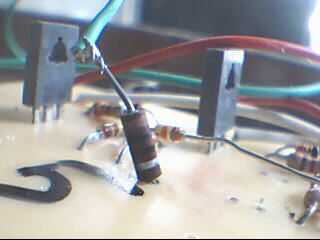

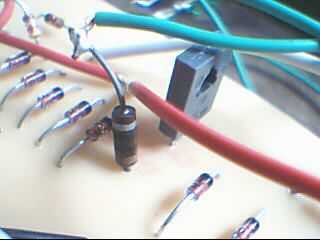

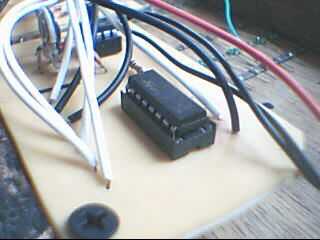

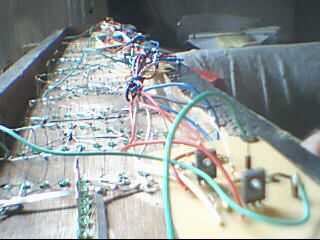

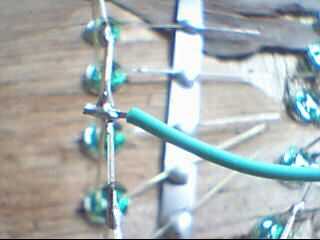

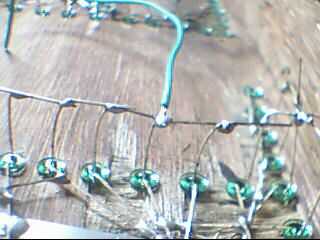

I poner hacia fuera las placas PCB para tener una idea de la distancia entre ellos. Cada tablero unidades 2 Letras por lo que coloca cada junta entre las dos letras. Entonces la tarea de cableado todo para arriba. Que cosas más o menos organizadas y beadle para rastrear lo que estoy haciendo he utilizado cables de diferentes colores para diferentes tareas. Cable de color verde para el transistor a la carta. Negro para la tierra. Rojo para la energía. Blanco y azul para las conexiones del diodo entre las tablas.

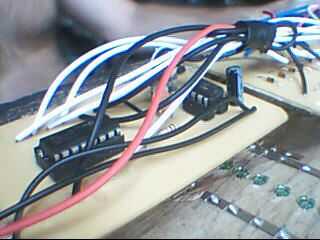

Tenía originalidad pensó que iba a hacer un mismo buss como el bus de tierra. Pero esa idea ha cambiado por cable a la alimentación directa a cada mesa. Esto creó otro mod, especie de. Perforé la Junta por lo que podría añadir el cable de la tabla anterior a la próxima Junta. Los cables de tipo de cadena de Margarita el poder.

Enlace del video aquí.

Esto puede no ser muy clara o se describe muy bien. Si usted no puede entender algunos de mis descripciones Dile y yo haré mi mejor esfuerzo para clarifie ellos.

Gracias por mirar.
