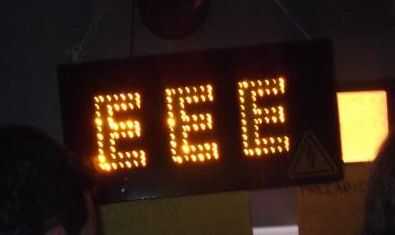

El primer año que EEE partes Comisión quería construir una señal de parpadeo del LED que utilizaría un circuito del integrado NE555. Aunque las representaciones visuales del logo es importantes, el signo también tendría que tener una estructura ligera para permitir su colocación en zonas no tan accesibles.

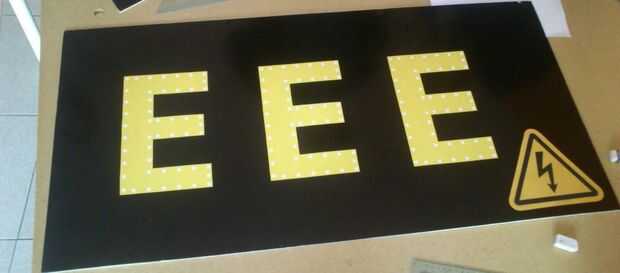

La muestra se desarrolló en un Consejo de k-line, un material hecho de poliuretano expandido. Este material fue escogido ya que es ligero y sin embargo lo suficientemente constante para apoyar a los LEDs y el circuito. Las letras fueron impresas en papel de pegatina para un aparato de fácil en la Junta.

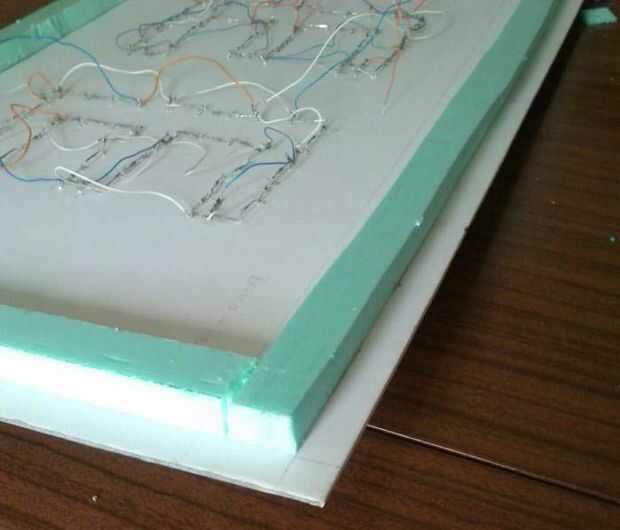

Para proteger el circuito, fue montado en un bastidor de espuma de poliestireno en la parte posterior de la Junta, crear un soporte para aislar el circuito de la pared. La estructura se terminó con otro tablero de k-line, que cubre la parte posterior de la muestra.

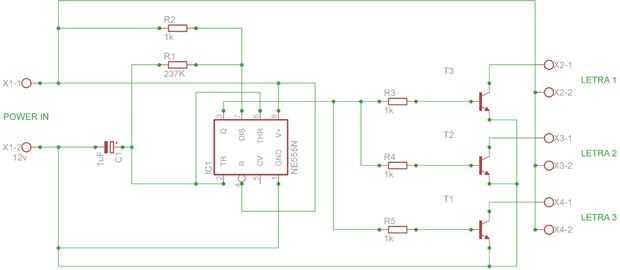

El prototipo fue desarrollado en un protoboard con un circuito simple de la investigación inicial, sin embargo tres transistores fueron agregados como interruptores, para que el NE555 podría controlar todos los LEDs de todas las cartas en la muestra.
El IC está trabajando en una operación astable y también es posible cambiar la frecuencia de parpadeo de LED cambiando los valores de las resistencias (R1 y R2) y el condensador (C1).
Cada letra está compuesta por 52 LEDs (en un total de 156). Todos los LEDs se asocian en grupos de 4 en serie 2 resistencias (1KΩ e 2KΩ), todos los ánodos y cátodos están conectados entre sí y conecta a la placa.

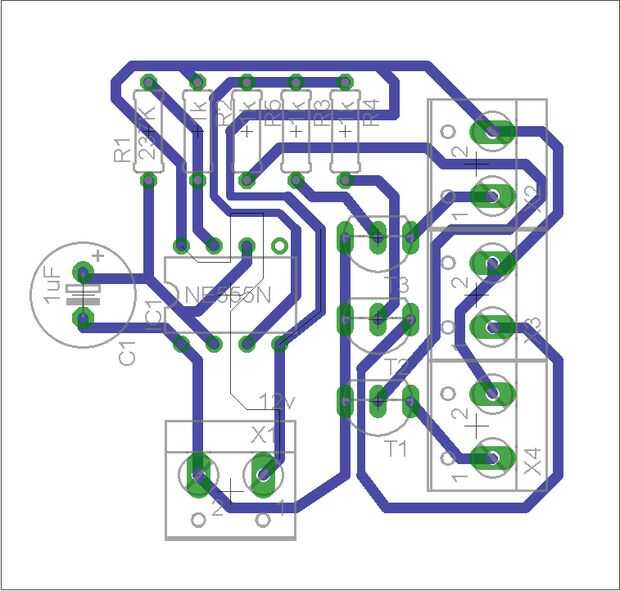

Para hacer el PCB, se utilizó el método de exposición UV. El diseño fue impreso en una hoja de acetato y colocar sobre una placa de cobre, expuesto más adelante en la radiación UV. Entonces, perclorate de hierro fue utilizada como un agente de corrosión.
El circuito es alimentado por un transformador de 12VDC pequeño. Además, una "batería" fue creada también con 8 pilas AA (1, 5Vx8 = 12V), con el fin de permitir el uso de este signo LED incluso en lugares donde no hay una toma de corriente disponible.
