Muestra del LED - secuenciador (5 / 7 paso)

Paso 5: Hacer una conexión.

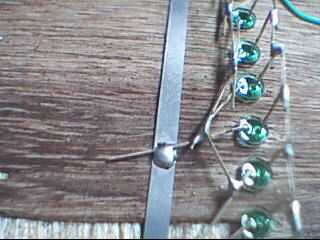

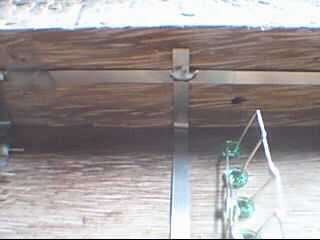

There isn't really a great way to do this. Su tipo de un clúster de cualquier manera usted lo mira. Algunos tienen un "alambre plano" utilizado para conectar cables juntos. Ese alambre plano es el cable de conexión batería utilizado en la fabricación de baterías recargables personalizadas. Así soldaduras y conduce muy bien.

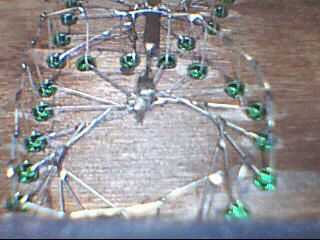

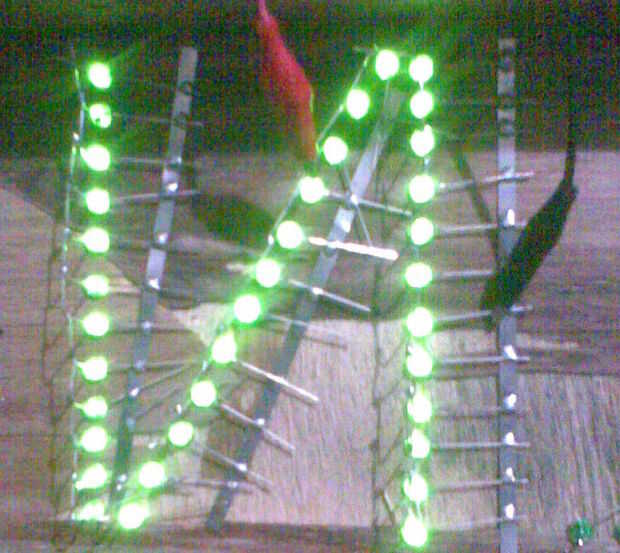

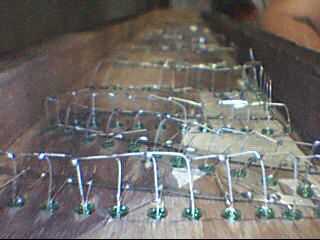

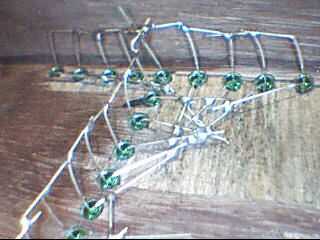

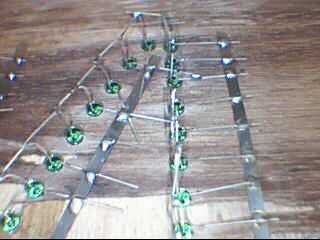

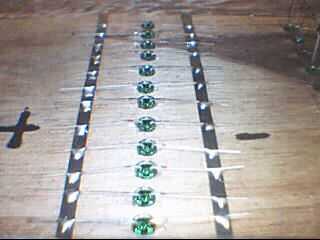

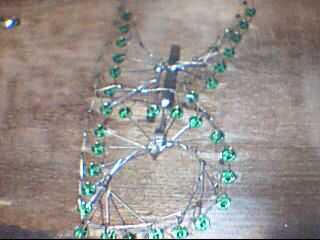

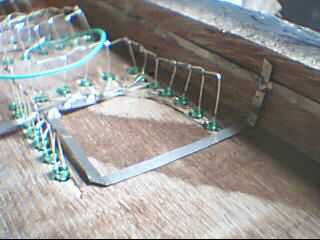

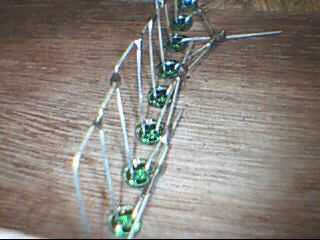

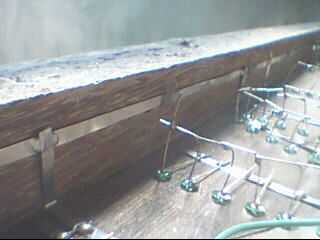

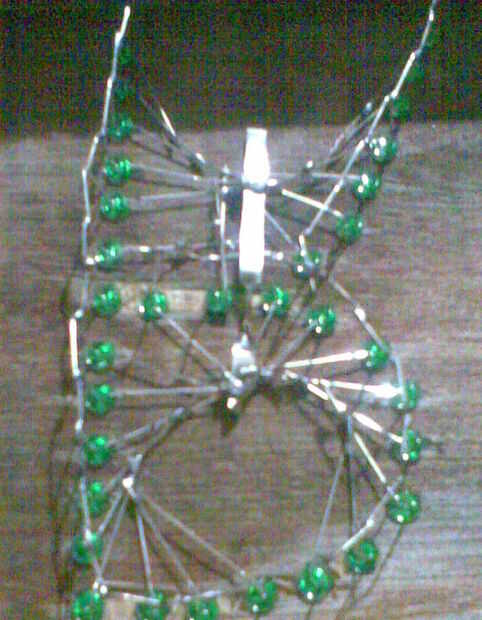

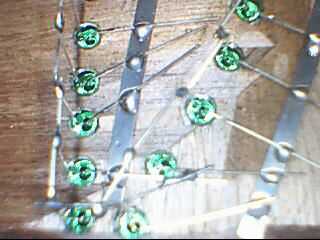

Empiezo con la primera letra, todos los cátodos Haz soldado juntos (negativo de plomo más corto) y todos los ánodos de conseguir juntos soldadas (conduce más positivo). Terminó la carta. Ir a la letra siguiente, repetir hasta que se completen todas las 10 letras. Todos los motivos son la conexión entre ellos por un bus de tierra de la correa de la batería.

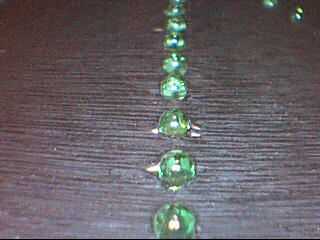

He probado todo el LED antes del montaje.

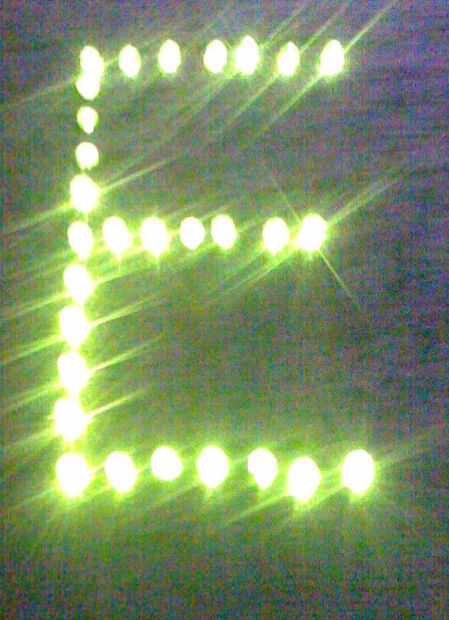

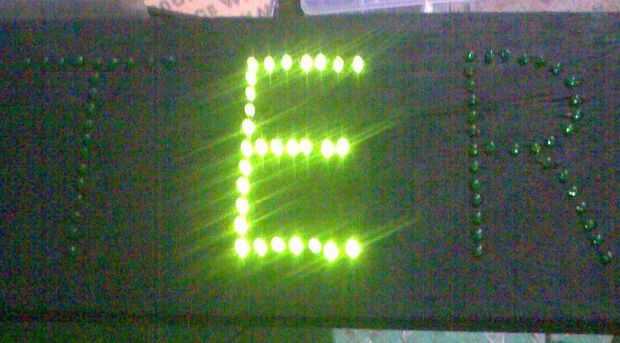

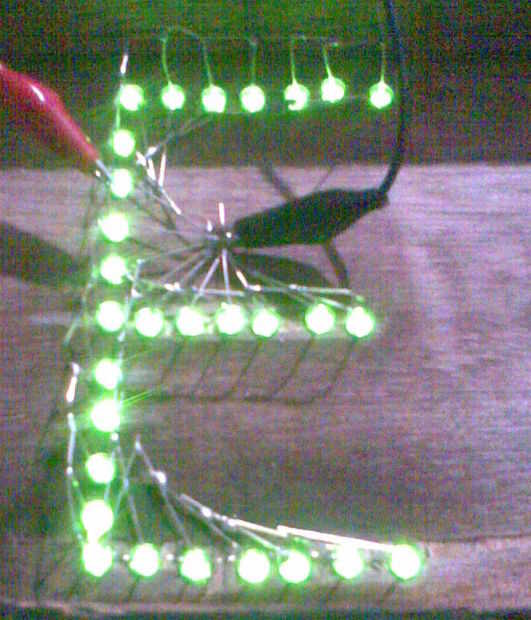

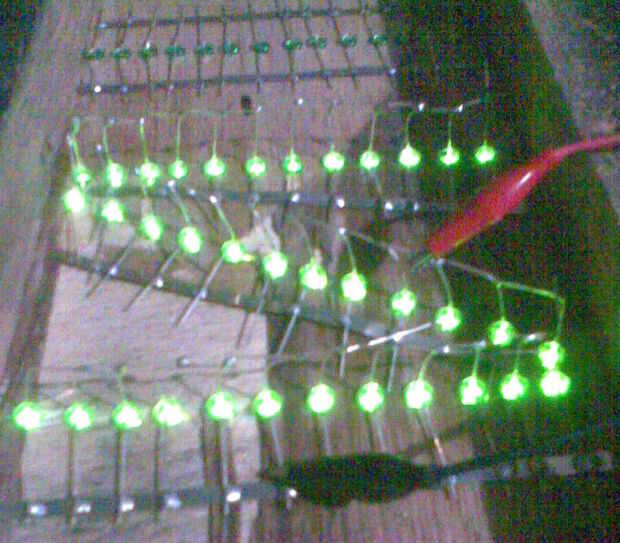

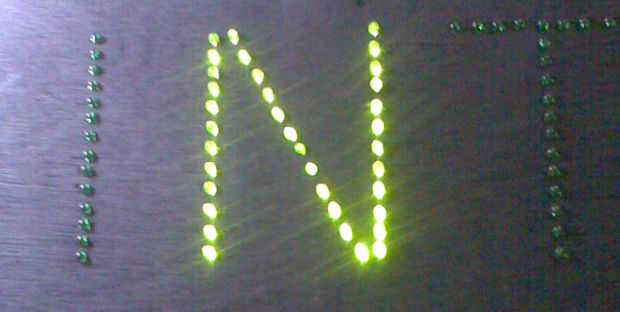

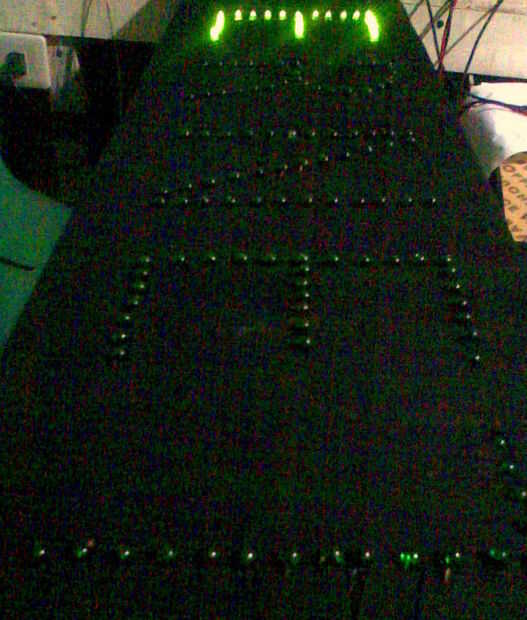

Después de montaje y soldadura de cada letra, he probado la función de la carta encendida. Observé que tenía 4 LED que no funcionaban. 3 fueron en las esquinas donde se reúnen la mayoría de los conductores. Donde fue la concentración más de calor. Sustituido los 4 LED, prueba otra vez y bueno para ir.

Quiero pedir disculpas por algunas de las fotos que se tomaron en la noche con mi teléfono celular. Los otros fueron tomados con una cámara web, aún no los más grandes pero son mejores que las imágenes de teléfono celular.
