Muestra del LED - secuenciador (1 / 7 paso)

Paso 1: circuito

Este circuito empecé de es en http://www.electronic-circuits-diagrams.com/lightsimages/lightsckt5.shtml. Modificar algunos para satisfacer mis necesidades.

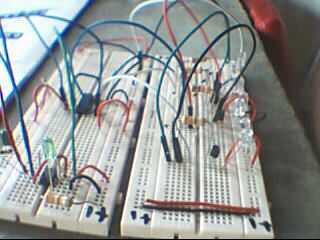

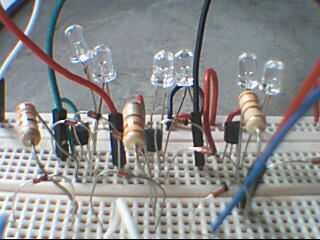

Este circuito de pan subida es sólo una prueba para ver el funcionamiento del circuito y a entender que se podía hacer con él. Por ejemplo, si usted salta una secuencia al final de su palabra y luego la palabra completa se apagará para esa secuencia en vez de lazo directo. Si añadir una secuencia adicional al final de la palabra, pero no añadir una carta adicional entonces la palabra se enciende por dos cargos de secuencia en vez de uno. Se puede variar mucho. Agregando adicional 4017 puede hacer una palabra más o una frase.

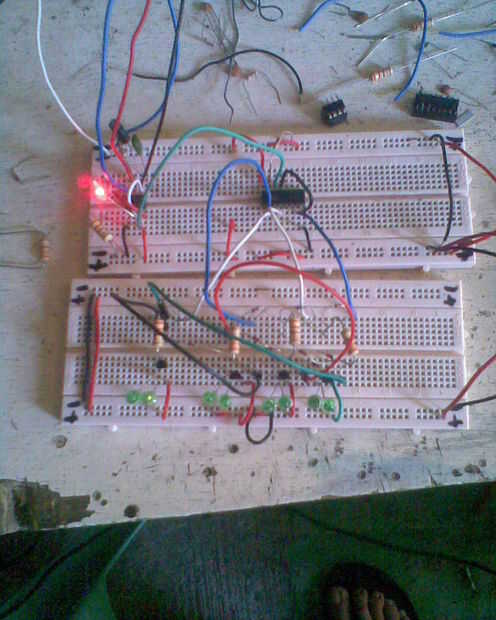

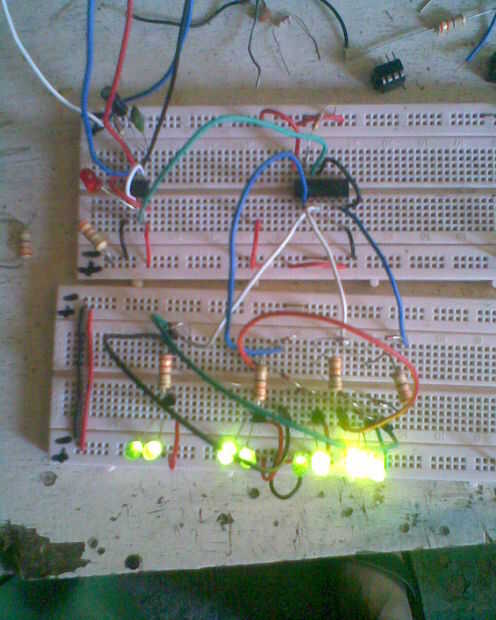

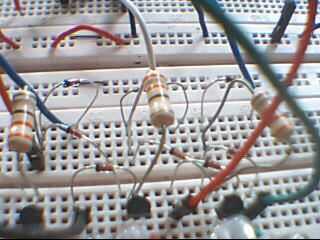

Esto es sólo 4 etapas de este circuito. Tiene muchas conexiones de los diodos que simplemente no había espacio suficiente en este tablero de pan poner todo completo... Esto es suficiente para ver cómo funciona y para hacer las modificaciones que puedo necesitar.
