Muestra del LED - secuenciador

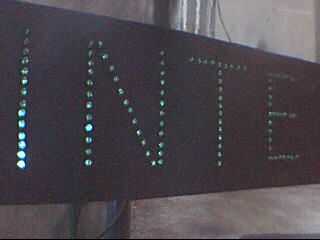

esto es una muestra del LED para mi tienda de Internet aquí en Filipinas. Se enciende cada letra progresivamente hasta que todos se encienden entonces guarda la palabra en una secuencia más, luego apagado. Repetir.

No usé el 2N3053 "s se muestra en el diagrama ya que son 7 veces más caros que el BD135" s con que reemplazándolas.

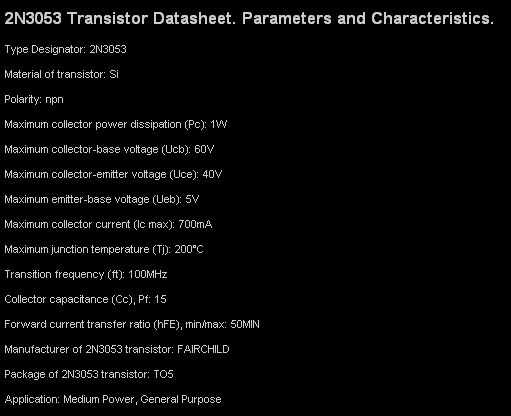

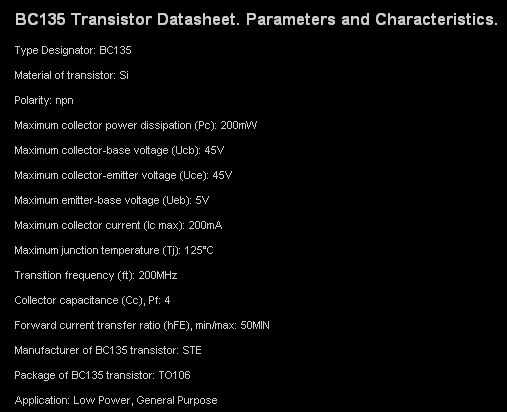

El BD135 tiene mayores especificaciones de voltaje y amperaje de todos modos. Ver especificaciones pic.

Se utiliza un temporizador 555 para el reloj en alrededor de 1kHz. Hay un pote de 100K para variar la frecuencia.

Se trata de un circuito común de secuenciador 4017 que ves en línea aparte se incluye los diodos extras de cada etapa que se remonta a todas las otras etapas antes de que. Para todas las etapas adelante estancia parcial y letras iluminan progresivamente hasta completar la palabra, un reset de la última etapa al pin 15 y luego se repite.

Hay 10 etapas de la salida de los 4017. en el diagrama de la recepción de la palabra se utilizan sólo 7. Para mi palabra INTERNET necesitaba usar la siguiente etapa en línea que es #6. INTERNET es 8 letras y bienvenida es 7 letras, por lo que la etapa #6 hace la diferencia. Los dos restantes, #9 a continuación seguido de #11. #9 voy a añadir a la secuencia por lo que la palabra permanecerá encendida durante ese periodo de tiempo. El # 11 que utilizo como un retraso de una secuencia a parpadear. Así la palabra completa será apagado para una secuencia. Repetir.

Todos los LED se conectan en paralelo para cada letra sólo. Cada próximo letra tiene su propio circuito paralelo de LED.

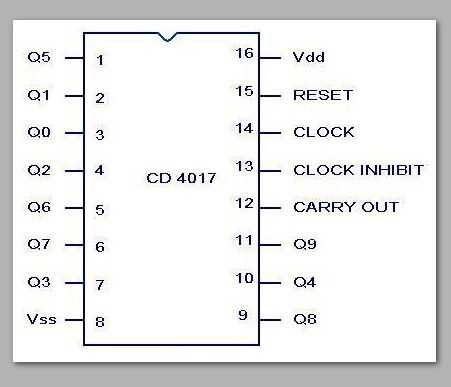

Las etapas de salida de 10 no están en orden como los pasadores. Para conseguir el out pone a FLASH en orden del 1 al 10 la orden pin será: 3-2-4-7-10-1-5-6-9-11. Se restablece el número 15. Con decir 4 salidas y restablecer la espalda enviaría la secuencia 5 con conector de 15.
La orden para 4 out pone será 3-2-4-7 entonces pin 10 iba a restablecer.
Usted puede hacer muchas cosas diferentes como skip cada otro pin para un off en efecto ect.

Lista de materiales para la muestra;

  • CD4017                                                                   1
  • IC Socket                           16 pin                           1
  • LED.s cualquier color 219
  • Resistencias 270R 8
  • Resistors                             10R                            8
  • Resistors                              10K                            1
  • Diodos 1N4148 50
  • Transistores BC135 8

Lista de materiales para el 555:

  • 555 IC                                                                       1
  • IC Socket                              8 Pin                          1
  • Capacitor                              10uF                         `1
  • Capacitor                             .01uF                          1
  • Resistor                                  10K                          1
  • Potenciómetro 100K 1

Misc;

  • Un tablero de montaje
  • Muchos alambres
  • Fuente de alimentación
  • Soldado
  • Cinta
  • Pintura
