Paso 7: Montaje del taladro de brazo, brazo de palanca Motor, interruptor de límite e imán

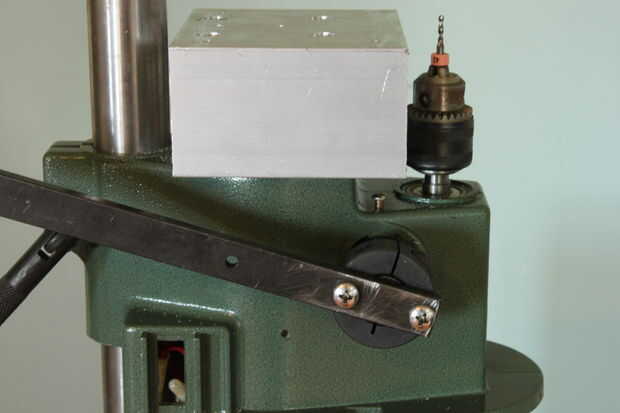

Afloje el anillo de eje del brazo de taladro y deslícelo sobre la rueda de husillo en aproximadamente la posición mostrada en las fotos. Apriete el collarín del eje.

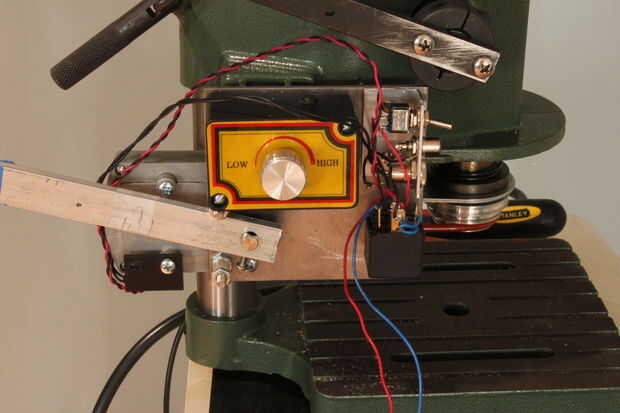

Coloque un tornillo 6-32 x.250 inch en el brazo de palanca Motor y deslícelo sobre el eje del Motor. Centro del brazo de palanca en los espaciadores de Nylon pero no apriete el tornillo de fijación.

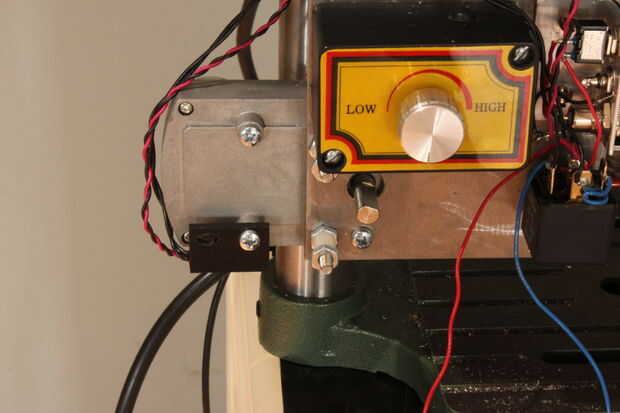

El interruptor de límite se utiliza para detectar cuando el taladro ha movido lo suficiente perforar completamente el pcb. Decidí usar un interruptor de láminas magnético porque es mucho más fácil de ajustar. Reed switches son activadas por la presencia de un campo magnético, en este caso por un imán de tierra rara montado en la palanca del Motor. El interruptor se monta en el motor como se muestra usando un tornillo de M4. Nota la ficha en el interruptor de límite tiene que taladrar un poco para despejar el tornillo.
Para ajustar el interruptor de límite, coloque un ohmiómetro entre sus contactos. Usted ahora balanceando el brazo de palanca para determinar exactamente dónde colocar el imán para accionar el interruptor de límite. Mantenga el imán en el brazo de palanca y gire lentamente hasta que el interruptor se cierra. Desea que el interruptor de cierre justo un poco antes de la palanca de brazo golpea el tope inferior. Utilice un trozo de palillo doble cinta para fijar el imán y luego apriete el tornillo de fijación en el brazo de palanca.
