Motor taladro PCB de penetración utilizando un microscopio USB (3 / 10 paso)

Paso 3: Quitar la caja del regulador de velocidad

Quite completamente la culata cabeza y reemplazar lado derecho para arriba en la columna.

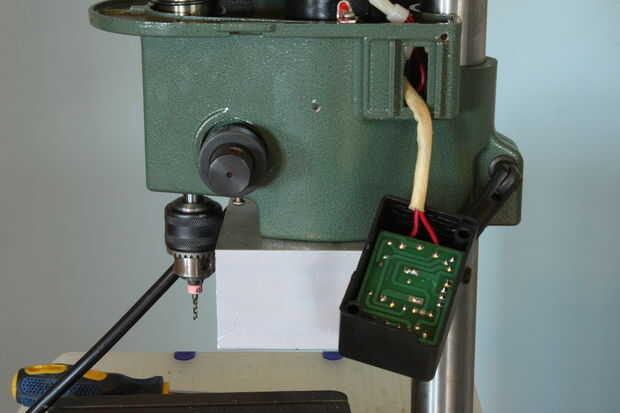

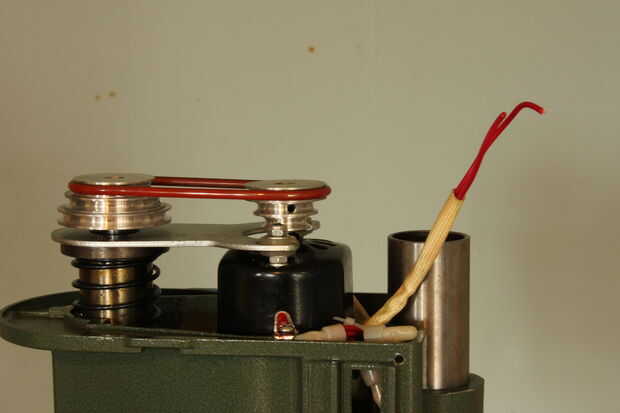

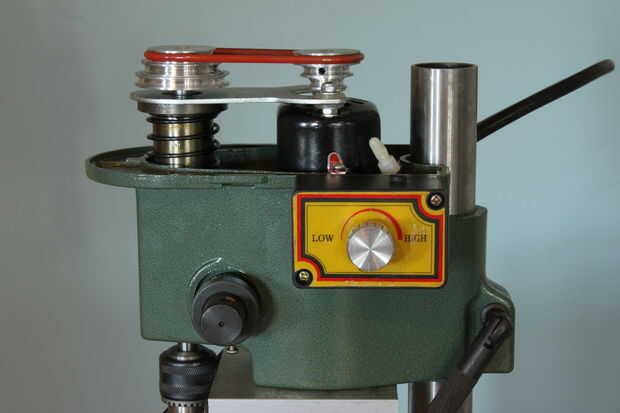

Retire los tornillos que sujetan la caja del regulador de velocidad. Retire la perilla y la tuerca de control grande y lavadora debajo de él y luego tire la tarjeta controladora de velocidad fuera de la caja. Marque el cable va al switch en el potenciómetro con un marcador negro, luego cortar dos cables cerca de la PCB. Guardar la hoja de plástico aislante. Tire de los cables por el agujero rectangular en el cabezal y dejarlos en la cabina del cabezal. Ponga el regulador de velocidad con todas sus partes a un lado por ahora.
