Paso 10: Con el taladro para PCB

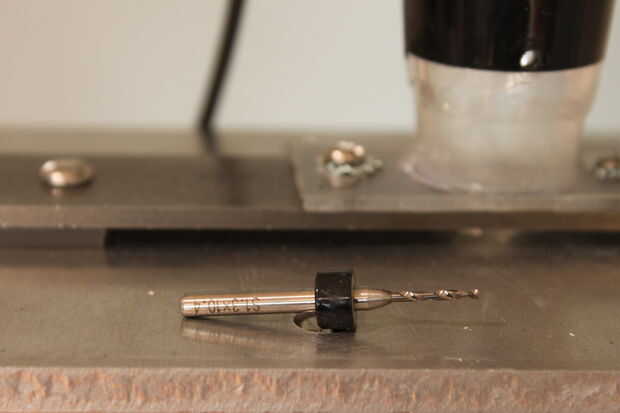

El taladro está diseñado para utilizar las brocas de carburo larga 1,5 pulgadas usadas para perforar PCB. Estos ejercicios tienen un vástago de diámetro.125 pulgadas y vienen con o sin anillos de profundidad. Fuertemente sugiero utilizar anillos - que hace a posicionamiento de la broca de corona mucho más fácil!

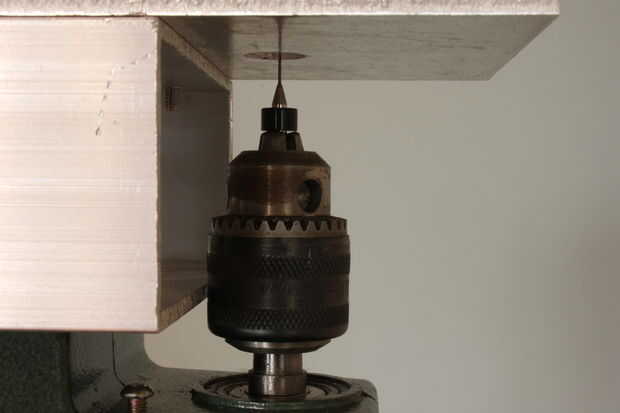

Puesto que el eje está tan cerca de la placa, es necesario totalmente Abra el portabrocas y la broca del "meneo" en su lugar. Una vez que has hecho un par de veces es bastante fácil.
Para la "final" calibración del microscopio Afloje los tornillos que sujetan el microscopio. Conecte el microscopio, abra el software y encender los LEDs. Levante el eje para que la punta del taladro sólo pasa a través del plano de la placa. En la punta de la punta de la broca y centro de la punta en la mira. Ahora apriete los tornillos del microscopio. Vuelva a verificar la calibración y afloje los tornillos y rehacer si no está en perfecta alineación. Después de usar el taladro un rato, me di cuenta de que la vibración de la broca tenía una tendencia a agitar el microscopio fuera de foco. Esto se remedia fácilmente centrándose en el PCB y luego poner un pedazo de cinta adhesiva o una banda de caucho alrededor del microscopio y mando de enfoque.
El taladro está ahora listo para usar!

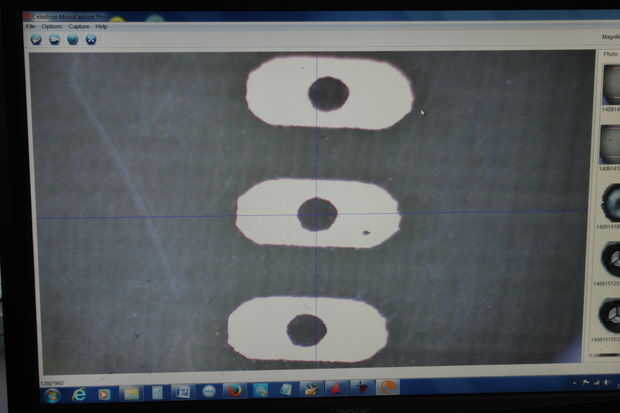

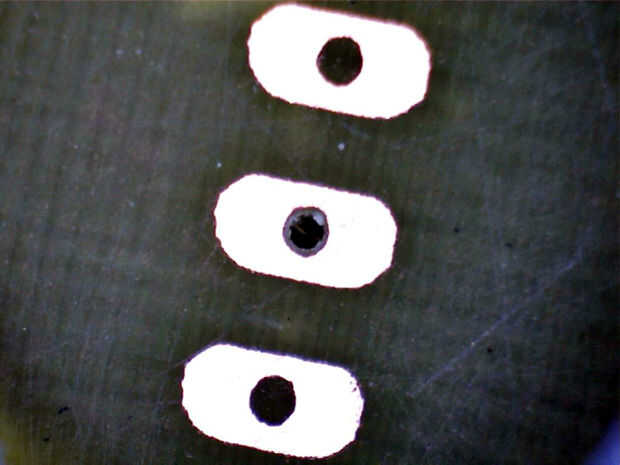

El taladro puede manejar PCB hasta 4,5 pulgadas de ancho. Taladro, inserte la broca adecuada, la broca, encienda el microscopio y el software a pantalla completa. Coloque el punto de mira en el centro del agujero. Sujete la placa firmemente con ambas manos y presione suavemente el pedal. Debe tener un agujero perfectamente centrado! La foto final muestra un agujero.021 perfectamente centrada en un cojín.
¡ Disfrute!
