Motor taladro PCB de penetración utilizando un microscopio USB (4 / 10 paso)

Paso 4: Montar el brazo de palanca se detiene, la placa del Motor y el Motor

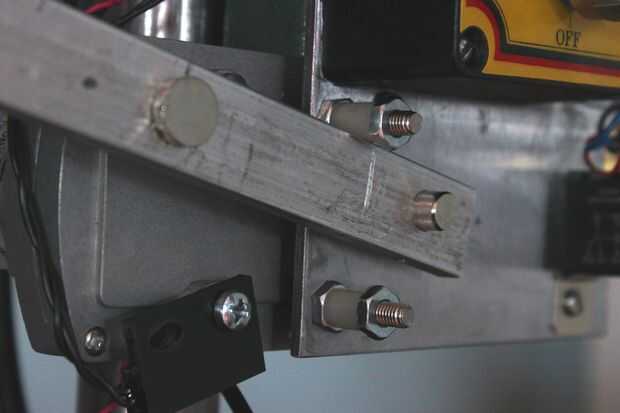

Colocar 10-dos 32 pernos de 1 pulgada a través del orificio inferior.203 en la placa del Motor. Fije a la placa del Motor con arandelas y tuercas. Luego añadir un.375 pulgadas largo #10 espaciador de nilón, seguida por otra tuerca para mantener el espaciador en su lugar. Estos tornillos son los topes superiores e inferiores para el brazo de palanca.

La placa del Motor se monta en el cabezal por un casero"palanca". Corte un pedazo de una pulgada de.250 x.75 pulgadas barra de aluminio y perfore un #21 (. 159) agujero en el centro. Grifo para un tornillo 10-32.

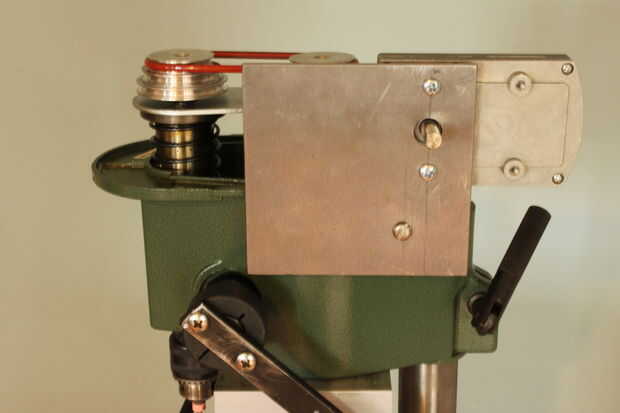

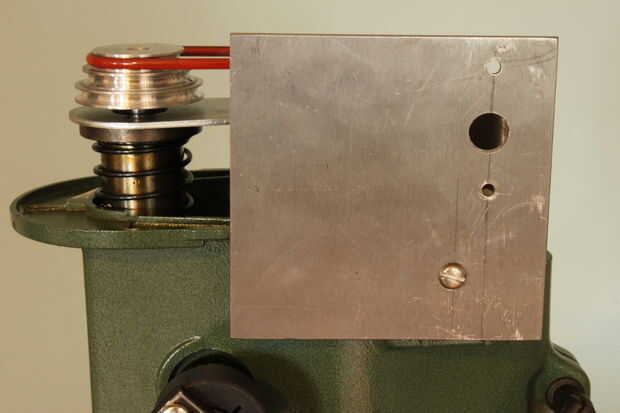

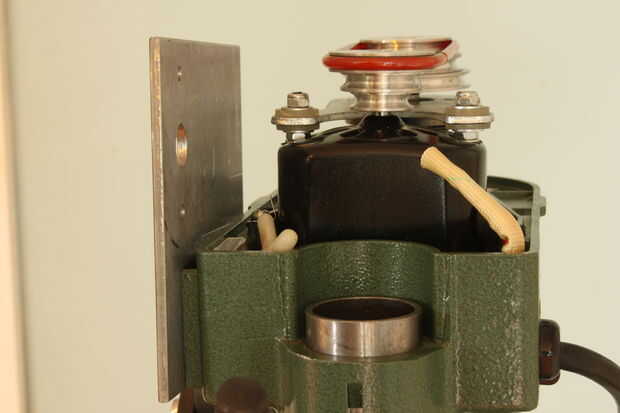

Coloque un perno largo de 10-32 x 1 pulgadas a través del agujero superior.203 en la placa de acero. Poner el aluminio de 1 x.75 "tuerca" dentro de la contrapunta, tendiendo un puente sobre la ranura en el bastidor donde se montó la caja del regulador de velocidad. Sujeta la tuerca en su lugar con los dedos, deslice el tornillo 10-32 a través de la ranura y en la tuerca. Apriete flojamente el perno para sujetar la placa en su lugar. Ver las fotos de la colocación apropiada.

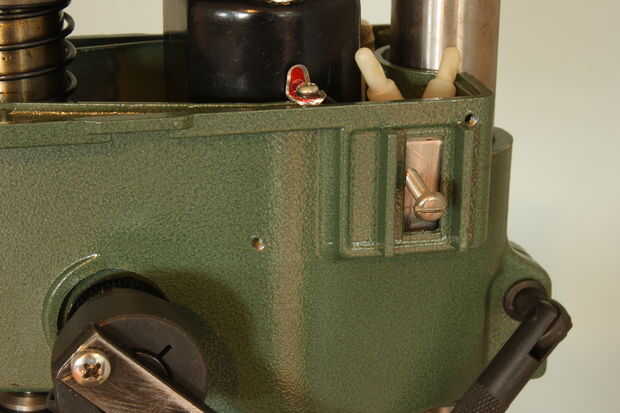

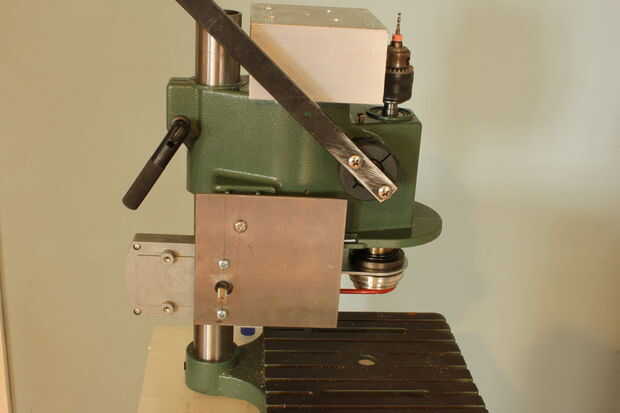

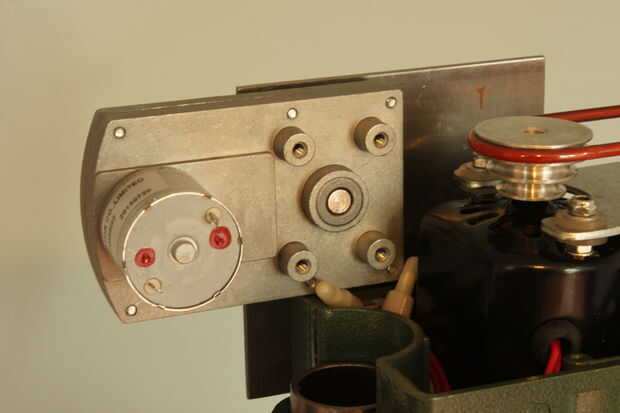

Monte el motor mediante dos tornillos M4 x 6mm largo. El eje se extiende a través del agujero de centro grande. Ajuste la placa para que motor se trata de al ras con el bastidor de aluminio de cabezal, luego apriete el perno de palanca de 10-32 para sujetar el soporte del motor en su lugar.
