Motor de Stirling de la viga a pie (6 / 11 paso)

Paso 6: Bielas y cojinetes.

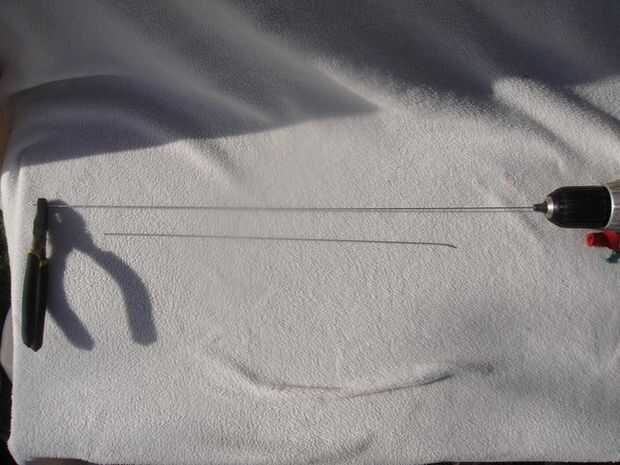

utilicé alambre de acero de 1,6 mm de un centro de jardinería. Para minimizar la fricción endereza todo el alambre utilizando un taladro. Tirada de 400 mm del alambre en el taladro. Agarre firmemente el otro extremo con unos alicates (usted podría fijarlo con la abrazadera en un vicio, si lo deseas) y gira con el taladro. Prueba y estirar el alambre como se gira. No girar para demasiado este trabajo endurece el alambre, va rápido si hilar demasiado. Enderezó dos piezas largas de 400mm de alambre, esto debería ser más que suficiente para el motor.

Las manivelas son muy simples de un solo brazo doblado unos 6mm y 30mm de largo. Hacer las manivelas lo suficientemente largos para abarcar la distancia entre las secciones de cartón ladrillo además de aproximadamente una pulgada de cada lado.

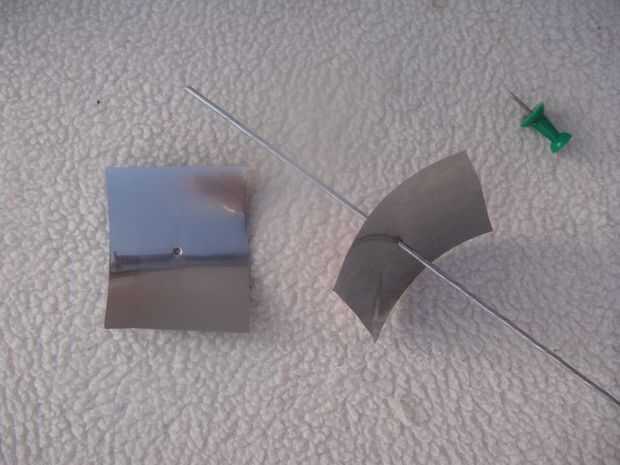

Probé este motor sin cojinetes de acero y funcionó absolutamente bien sin ellos. No creo que durará mucho tiempo con rodamientos de cartón, así que hice algunos metal simple unos de los restos de las latas. Son unos 40mm piezas cuadradas de las latas. He perforado un agujero con un alfiler y luego había ampliado con el alambre de 1,6 mm.

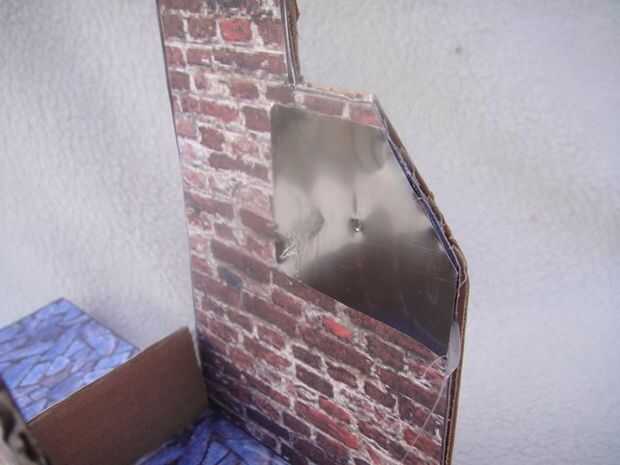

Hice agujeros grandes en las marcas de cojinete con un bolígrafo y pegado de las placas de cojinete para la obra de albañilería
