Motor de Stirling de la viga a pie (5 / 11 paso)

Paso 5: El diafragma

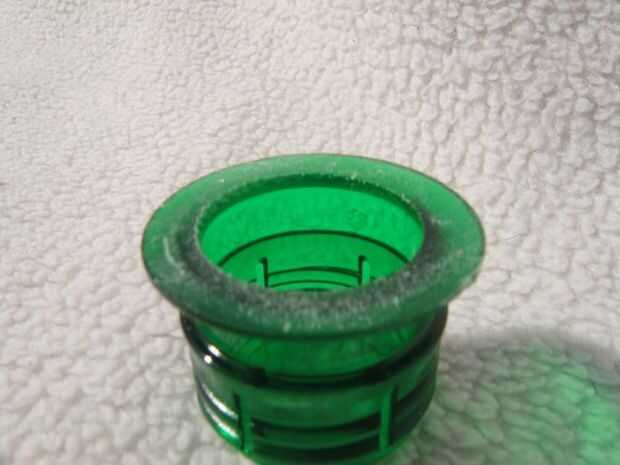

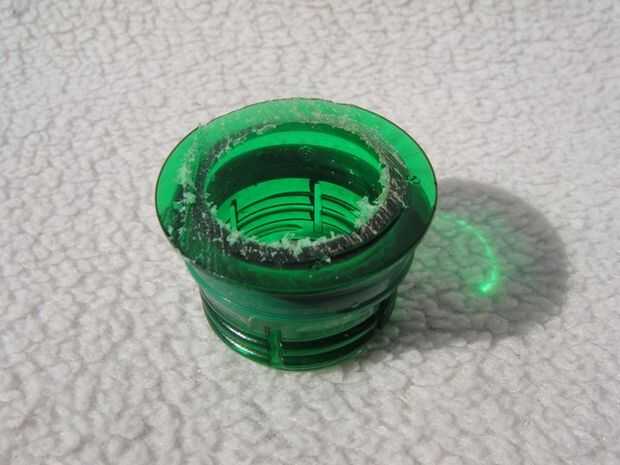

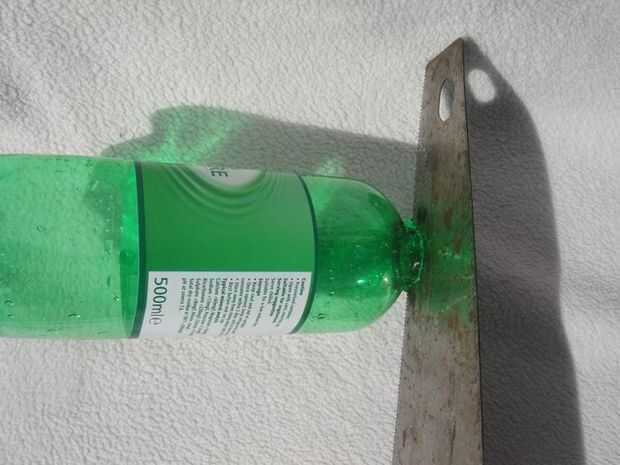

Cortado el cuello de una botella justo debajo de la parte que sobresale.  Lije el borde cortado suave para no coger el balón y perforarla. Necesitas esto para que el globo puede ser sellado alrededor de algo. Me pareció muy difícil de estirar el globo sobre una tapa de la botella en su propia (porque son demasiado grandes) para que este pequeño adaptador facilita el.

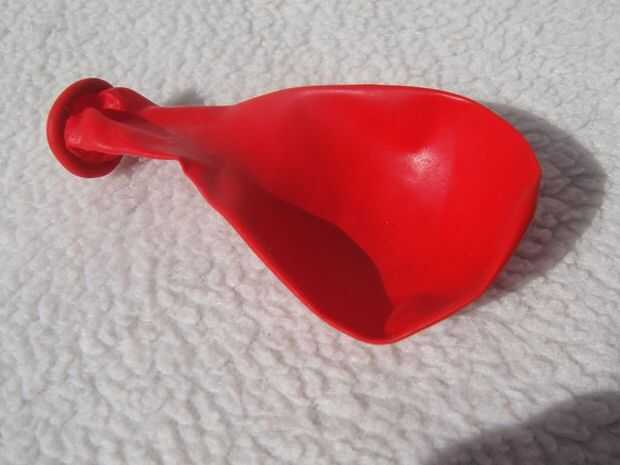

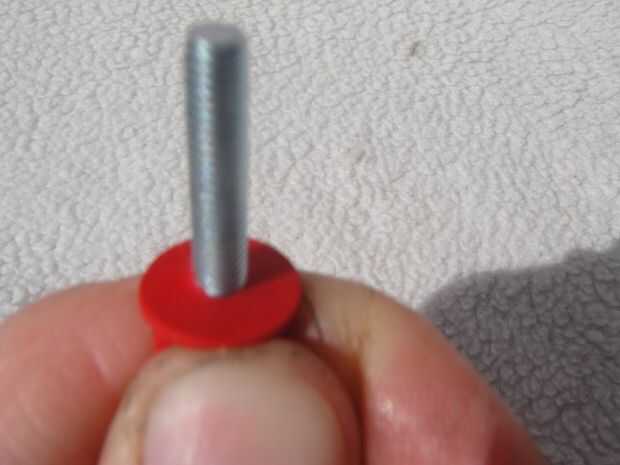

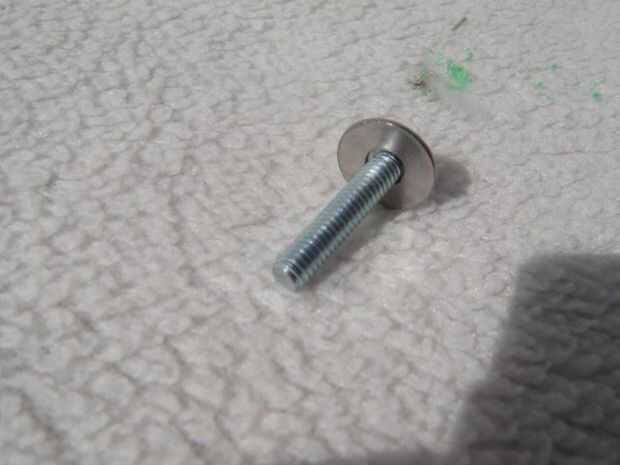

Cortar el cuello del balón hasta que pueda introducir el perno M4 a través. Colocar una arandela de penny de M4 para el perno. Estirar el globo firmemente sobre el tornillo y pincharla con un cuchillo, esto es generalmente suficiente para pinchar el globo. Estirar el globo enseñado sobre la lavadora de penny y añadir la otra arandela y una tuerca M4. Apriete para arriba!

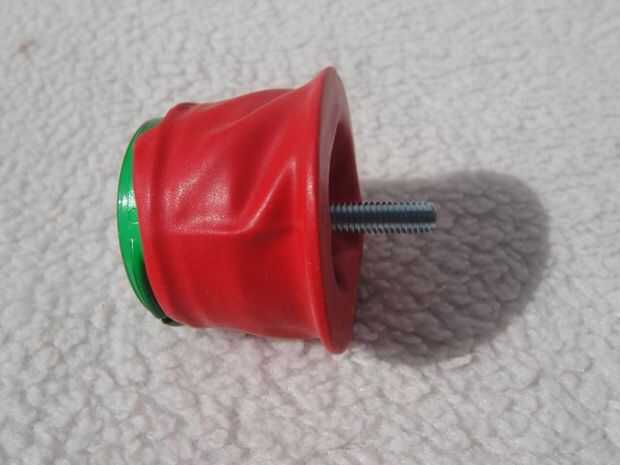

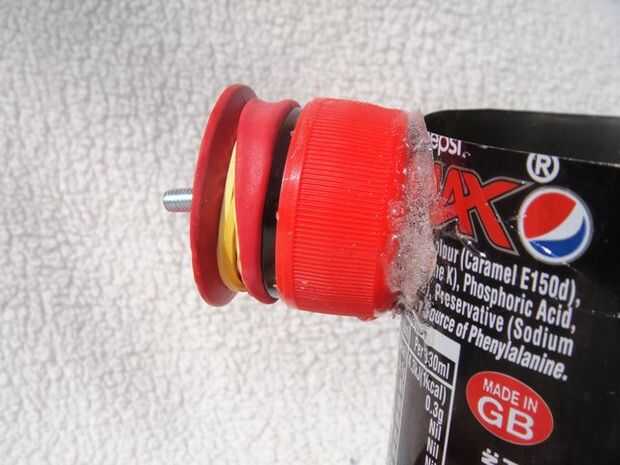

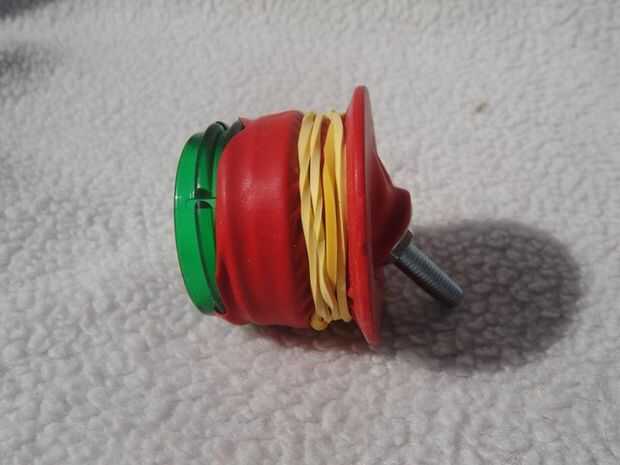

El globo se tira sin apretar sobre la tapa de la botella. Asegúrelo con una banda elástica. Puede atornillar la botella en la tapa de la botella ahora. Sostenga la tapa no este. Asegúrese de que esté apretado porque no desea que cualquier fuga de aire aquí.
