Paso 7: Reconstrucción filtro

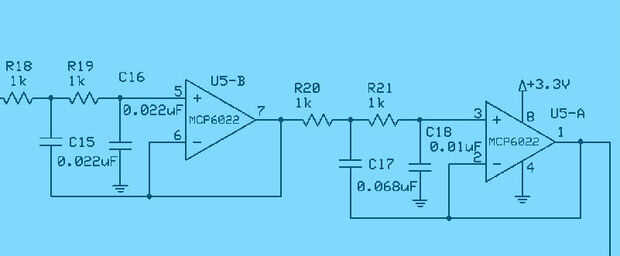

El filtro usado aquí se compone de dos segundo orden que salen-llave filtros en cascada. Amp OP B U5 U5-a son los amplificadores op, configurados para una frecuencia de corte total de aproximadamente 6 kHz. R18, R19, C15 y C16 establecen la frecuencia de corte de la primera sección de filtro y R20, R21, C17 y C18 la frecuencia de corte de la segunda sección de filtro.
No es realmente necesario utilizar un filtro de cuatro polos. Diseño de un filtro de cuatro polos en y dejar en su lugar. La primera sección se puede utilizar solo, con buenos resultados.

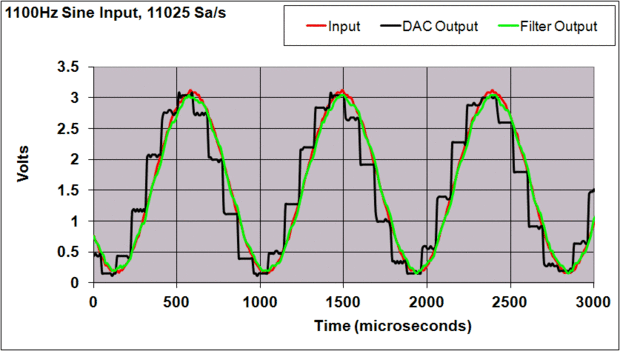

Los gráficos muestran cómo comparan la señal de entrada, salida DAC y filtradas salidas (reconstruidos). La primera gráfica muestra la respuesta cuando la entrada es una onda senoidal, y el segundo gráfico muestra la respuesta de una señal de voz. Tenga en cuenta la forma de la escalera de la salida DAQ, y que en gran parte se elimina por el filtro de reconstrucción.

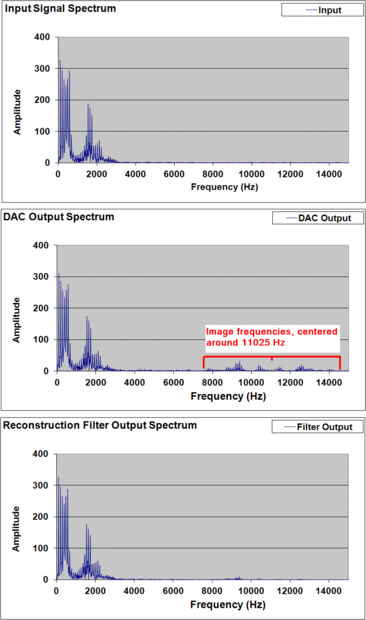

También he incluyo un gráfico que muestra la frecuencia de las representaciones de dominio del caso donde la entrada es una señal de voz. Observe que la salida DAC sin filtrar contiene imágenes de la señal de voz de banda base alrededor de la frecuencia de muestreo (en este caso, 11025 Hz). También tenga en cuenta que el espectro de la señal de salida del filtro de reconstrucción estos espectros de imágenes filtrados y asemeja el espectro de la señal de entrada.
