Módulo de retardo de audio (9 / 12 paso)

Paso 9: Amplificador de potencia opcional

La salida del filtro de reconstrucción es de amplitud adecuada, pero no tiene la salida necesaria para manejar directamente un altavoz.  Si la salida del filtro de reconstrucción debe ser aplicada a algún otro dispositivo como la entrada de audio estéreo, etc., entonces el poder amplificador descrita aquí no será necesario. Una alternativa al uso del amplificador descrito aquí es utilizar altavoces amplificados.

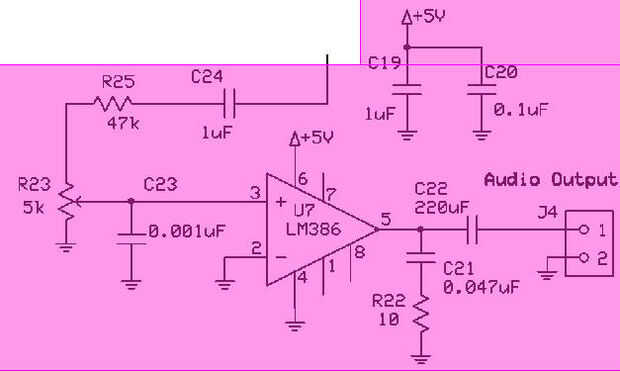

Amplificador de potencia se basa en un amplificador de audio LM386 (U7). El LM386 amplificador tiene una ganancia fija de 20 como se muestra. C24 las parejas a la salida del filtro de reconstrucción al circuito amplificador de potencia, con la resistencia R25 y potenciómetro R23 utilizada para atenuar la entrada al amplificador LM386. La salida del filtro de reconstrucción ya puede oscilar de 0 a + 3, 3V, por lo que la salida del filtro necesita ser cortarán antes de que es entrada para el LM386 para evitar saturación o distorsión.

C23 fue incluido en la entrada del LM386, para filtrar interferencias de radio AM. Sin él, el circuito fue recogiendo una estación local de AM!

Condensador C22 se utiliza para acoplar la salida del LM386 a un altavoz. R22 y C21 se utilizan en la salida de los 386 para evitar la oscilación.

Nota que U7 alimentación de + 5 voltios. C19 y C20 son condensadores de bypass en las entradas de energía a U7.
