Módulo de retardo de audio (3 / 12 paso)

Paso 3: Low Pass (Anti aliasing) filtro

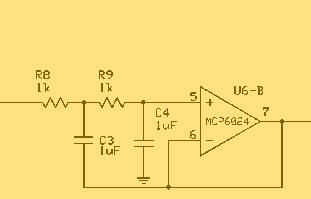

Op amp U6-B se configura como un filtro de paso bajo, utilizado como un filtro anti-aliasing. Un anti aliasing filtro es
de uso frecuente con los sistemas de datos muestreados para reducir la amplitud de las señales que tienen una frecuencia mayor
a la mitad la frecuencia de muestreo. Las frecuencias más altas que la tarifa media de la muestra aparecerán en la
salida como baja frecuencia "alias", que no es deseable.

El filtro usado aquí se compone de un solo filtro Salen-Key de segundo orden. La frecuencia de corte en general
el filtro es aproximadamente de 6 kHz. R8, R9, C3 y C4 establecer la frecuencia de corte del filtro.
