Módulo de retardo de audio (6 / 12 paso)

Paso 6: SPI DAC

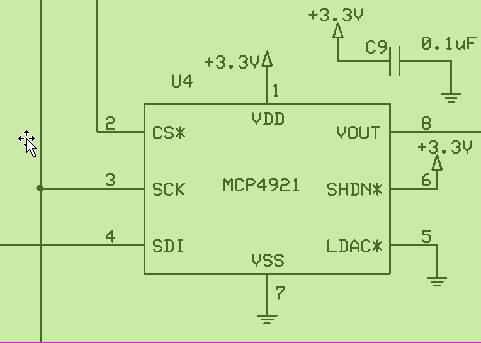

El DAC(U4 in the schematic) recibe las muestras a la salida del microprocesador en formato digital,
y los convierte a un valor analógico. Es un dispositivo SPI y comparte los datos, datos y líneas de reloj
con el SPI de RAM.

El DAC había utilizado aquí un MCP4921 de Microchip. Este DAC es realmente un dispositivo de 12 bits, pero sólo 8 bits de
resolución se utilizan. Los cuatro bits menos significativos de los valores a la DAC será siempre 0.

Consulte la hoja de datos para la parte para más detalles sobre su funcionamiento.

Condensador C9 es un capacitor de bypass de la DAC.
