Módulo de Control de fuegos artificiales (20 / 22 paso)

Paso 20: Montar el Panel de Control

Instale todos los botones, interruptores y potenciómetros en la superficie del panel. Esto es bastante autoexplicativo cuando tienes las piezas en la mano.

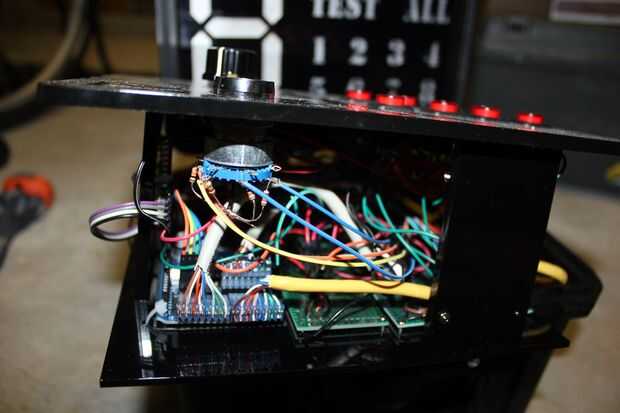

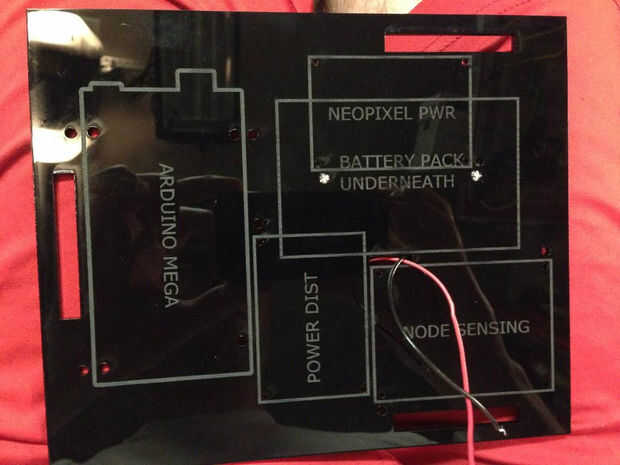

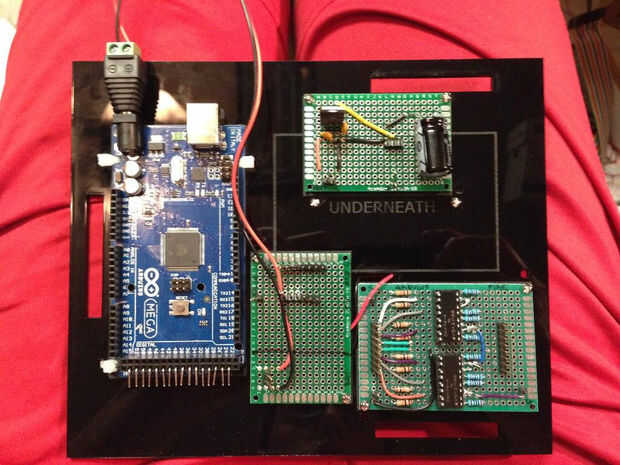

Instalar todos los módulos/tableros en las patas del panel y el estante. Ver el adjuntadas fotos de cómo fue mi última configuración.

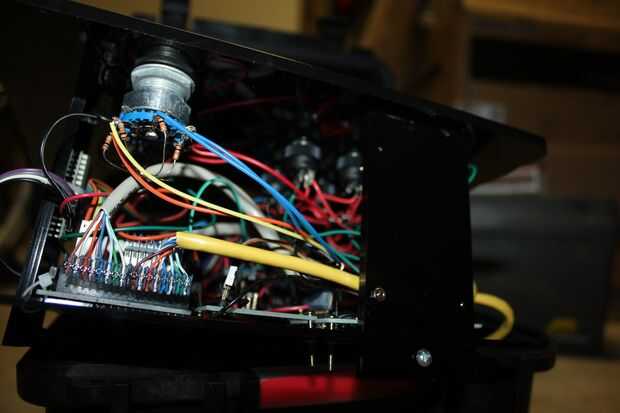

Suelde todas las conexiones finales de los botones en el botón detección y PWM. Si tienes problemas solo revisar el diagrama de Fritzing y siga cada rastro de alambre. Hay un montón de cables y es fácil conseguir cosas mezcladas para arriba si usted no es cuidadoso. La soldadura la común V + y conexiones GND común donde es conveniente para el selector potenciómetro y clave.

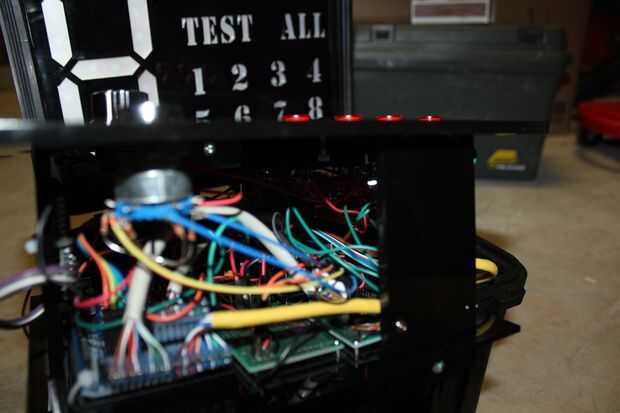

Ejecutar todos los cables para las i/os digitales en el Arduino donde pertenecen. Intente su mejor para seguir el cableado correcto para que el código dice que pertenecen. Como pocos mix ups será bastante fáciles de diagnosticar más adelante.

Instalar los conectores keystone en la placa keystone y haga las conexiones a los pines del cabezal. Conecte los cables del panel de pantalla (rojos, negros y verdes) a sus correspondientes posiciones en el Consejo de regulación de voltaje.

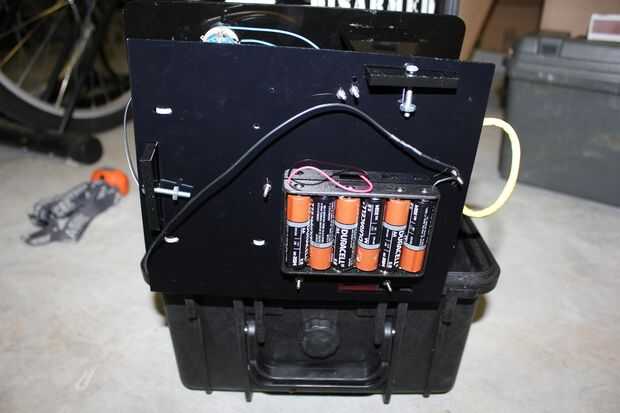

Deslice el estante sobre los pies, la pantalla del panel del perno de la tapa y algunas baterías de carga. Tirón el interruptor y comenzar a diagnosticar cualquier problema que pueda tener. Mi instalación general sin problemas aunque mi cableado parece una ratas que anidan.

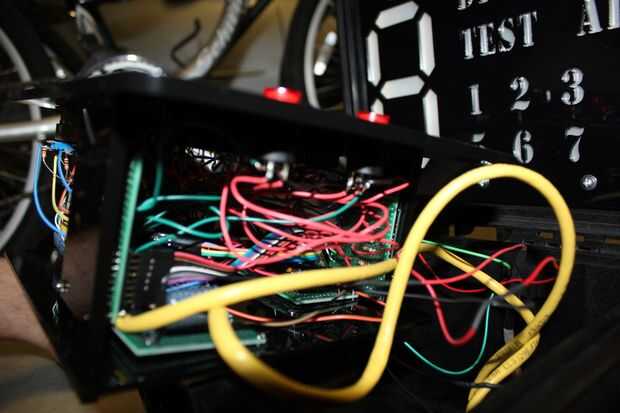

Compruebe que todas las conexiones estén seguras y bajan con cuidado el panel de control en el caso. Está casi todo hecho! Los cables deben ser oculto y esta cosa debe ser muy profesional.
