Paso 15: Creación de la pantalla

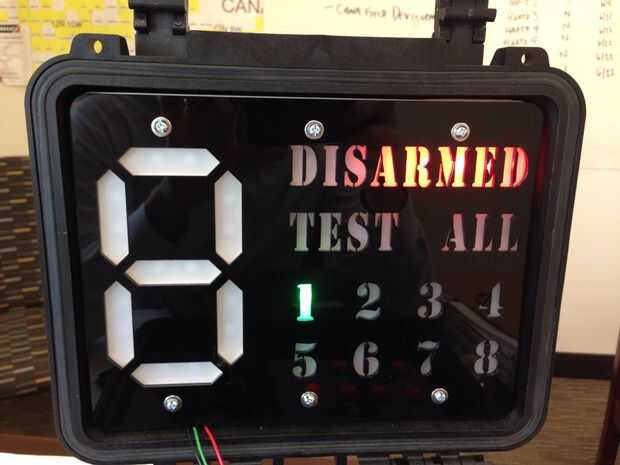

Quería una pantalla agradable del lanzador para que nadie disfruta el show de fuegos artificiales pudiera ver qué nodos eran activos, la cuenta atrás y si los lanzadores de dispositivo seguros acercarse. Todo lo necesario para ser lo suficientemente grande como para leer a distancia, ser fácilmente controlado desde un Arduino y buscar profesionales. Yo he experimentado con NeoPixels (WS2812B RGB LED) con algunos de mis otros proyectos (Publicada en Instructables, Échales un vistazo!) y resultaron para ser el ajuste perfecto para mi aplicación. Lo mejor de todo que lo harían sólo requiere un pin de datos de Arduino! Podido con LEDs individuales controlados mediante registros de cambio pero que hubiera sido más tedioso de programar y ha tomado más circuitos dentro de la pantalla de visualización vivienda que quería mantener muy delgada. Quería que la exhibición del conjunto a ser retenidos en la tapa de la caja, que no era de mucho espacio.
Diseño
Decidió emular una pantalla de 7 segmentos para el temporizador regresivo y fui con palabras fijas para los diferentes modos y fijo los números para los distintos nodos. Decidí cortar el enmascaramiento frontal de la pantalla de 1/8" negro acrílico del molde para que coincida con el panel de control y el caso. Todo lo había redactado en Inkscape y lo tomó a mi FabLab local para cortar en su Epilog Mini 40W.
Materiales

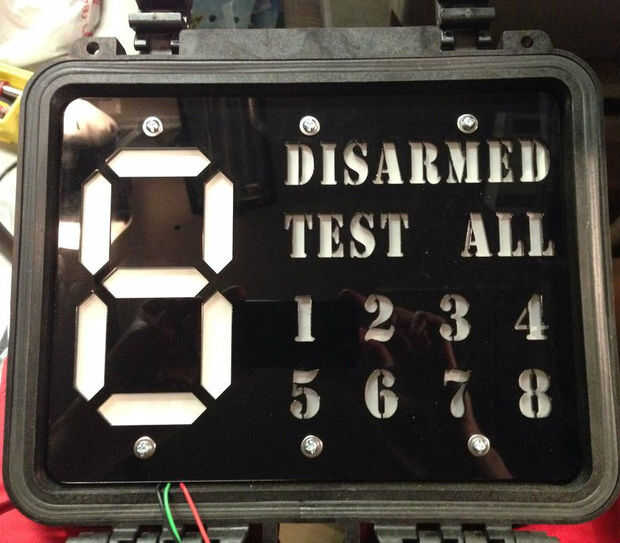

Máscara delantera
Como dije antes, fui con 1/8" negro acrílico de colada. Está fijada a la tapa de la caja por seis #6 tornillos.
Tablero de la espuma

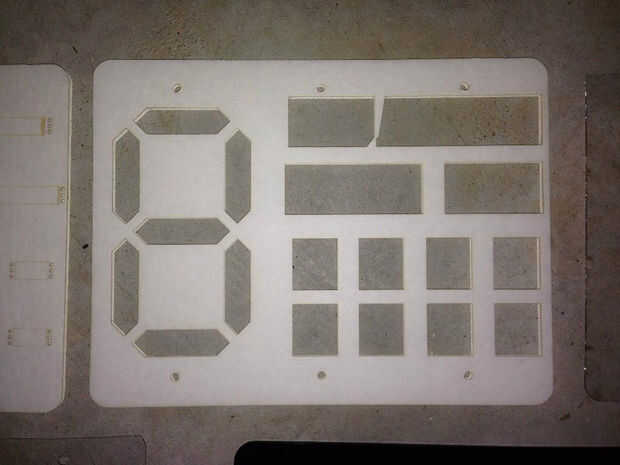

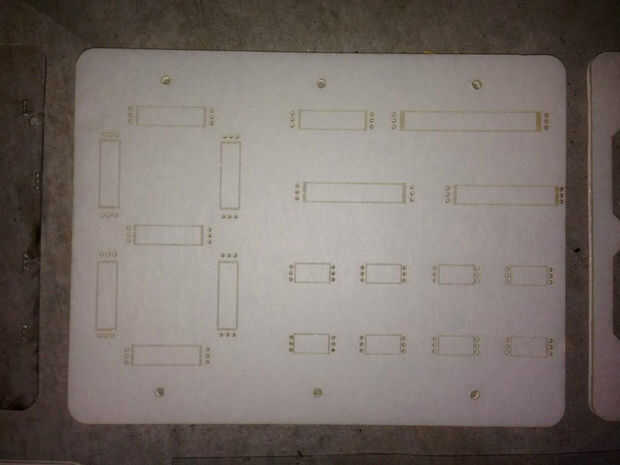

Hay 3 capas de tablero de la espuma que forman parte de la pantalla. La parte más posterior es tablero de la espuma con plantilla grabada de dónde colocar los LEDs más agujeros cortados cables conectarlos para pasar a través. El montaje de LEDs para el tablero de la espuma a través de su propia adhesión aplicada en fábrica. Vienen por el carrete con forro protector. Las otras dos capas de tablero de la espuma son idénticas y constituyen el espacio para las capas de la difusión. Añaden a distancia para permitir que la luz de los LEDs a difundir además de bloquear la luz de la mezcla con otras palabras/segmentos/nodos. Todos fueron diseñados en Inkscape y corte en el cortador del laser. Usé la configuración de cartón en el Epilog y funcionó bastante bien, salvo una cantidad decente de burnback sobre la base de la espuma.
Capas de difusión
Para hacer los LEDs llene la inscripción sin problemas en lugar de fijarse puntos de luz utiliza empañado de la ventana se aferra película de privacidad. Dos capas de este apartado por tablero de la espuma funcionó a la perfección para dar una agradable pantalla lisa. La película se adhiere a las hojas finas de plexi para darles rigidez y mantener su forma.
Plexi
Dos piezas de plexiglás también fueron cortados con el cortador del laser. La película de la ventana se aplicó a éstos.

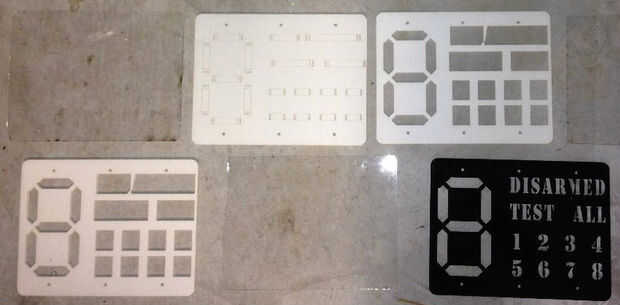

Todos juntos la pila de la parte trasera va montada:
Tablero de la espuma de LED
Tablero de la espuma de difusor
Plexi con película de la ventana
Tablero de la espuma de difusor
Plexi con película de la ventana
Máscara de acrílico negro
Para soldar los LEDs

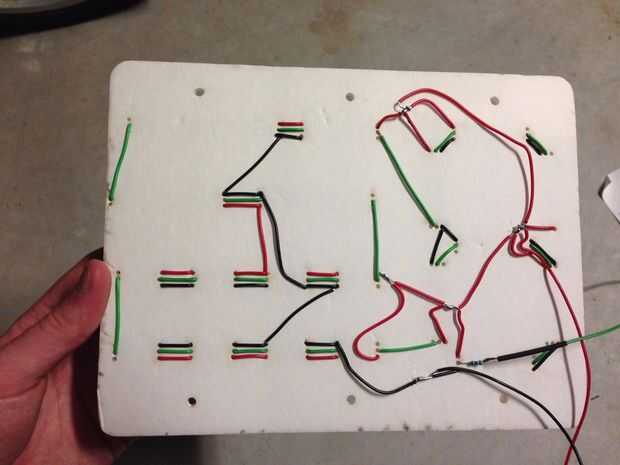

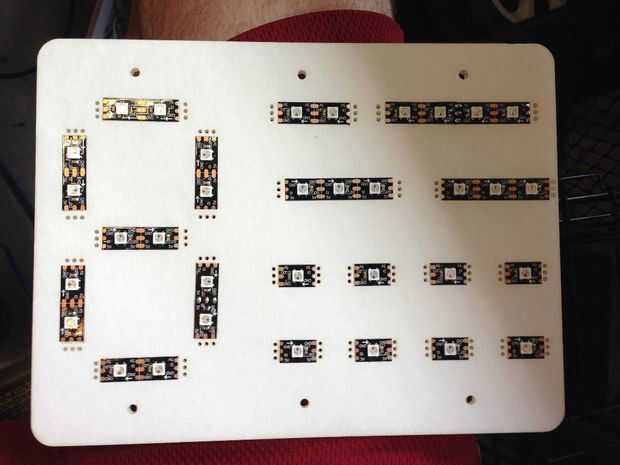

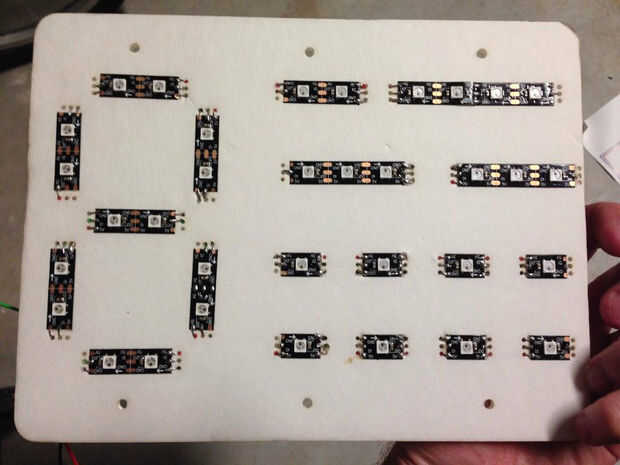

Después de cortar sus LED tiras en longitudes apropiadas y pegándolas en el tablero de la espuma en el laser grabado al agua fuerte áreas debe soldarlos todos juntos. Para mantener buena luz de bloqueo entre los segmentos corrí todos los cables en la parte posterior, penetra por los agujeros y soldadas en las almohadillas. Es un montón de corte y doblez de alambre pero no te preocupes, después te acostumbras a él solamente lleva 2 + horas. V + nodos sólo necesitan a todos conectarse en paralelo. Utilicé cable rojo para mantener las cosas organizadas. Nodos GND también deben cablearse en paralelo, para esto utilicé alambre negro. Nodos de datos son diferentes y más tedioso. Los datos sólo fluyen en una dirección y los LEDs que están en secuencia por qué orden conectáramos en saben. El primer LED viendo los datos desde Arduino es el número 0 y 1, 2, 3 y así sucesivamente. Conectar todos los LEDs en serie 34 (LEDs #0 aunque #33). Usé alambre verde para representar datos.
Una vez que todo se suelda a agarrar el multímetro y la prueba de continuidad. Luego soldar unos cables a las conexiones que hiciste. Uno rojo, negro y verde que será tiempo suficiente para extender hacia abajo en la caja abajo para conectar a la alimentación regulación línea módulo y los datos que hemos reunido antes. Sobre el cable verde que soldar un 300-500 ohm resistor entre la extensión y el primero (#0) dirigido. Esto se recomienda NeoPixel UberGuide de Adafruit. Puede dar una lectura aquí.
