Paso 11: Detección de nodo tablero (y regulación)
Esta placa sirve principalmente el papel de recoger los nodos sensores y pasárselos a la caja de control. También contiene circuitos de regulación de 5v de la placa de relé de 5v trabajar. Unido son los dos segmentos del diagrama de Fritzing que ilustran lo que estamos construyendo en este módulo del tablero.
"Tonto de los nodos de detección"

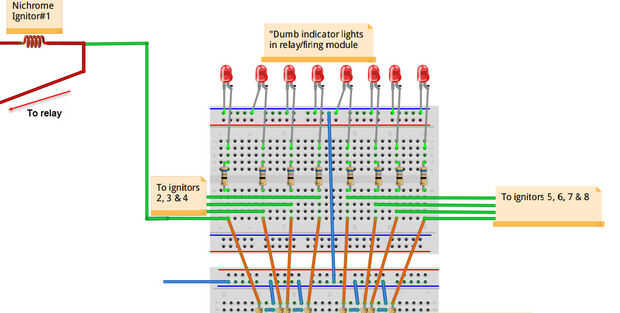

En el diagrama de Fritzing tiene los LEDs se pueden ver los alambres verdes provenientes de los encendedores. Hay un cable verde que realmente he sacado hasta un encendedor para darle una mejor idea de cómo funciona el circuito. En este cuadro, el encendedor está representado por la bobina; Fritzing no exactamente tenía un encendedor de fuegos artificiales en su biblioteca de piezas:).
El cable verde ATA en el circuito de encendido en el lado aguas abajo del nicrom y jefes sobre la protoboard. Se divide en caminos paralelos. Una ruta va a través de un resistor limitador actual (560 ohms) y se conecta un LED rojo. Este LED rojo sirve como una especie de sensor que se ilumina si la ruta actual está completa. Esto es útil si está solucionando problemas lejos de la caja de control y están cerca de donde usted está configurando el espectáculo así que no tienes que caminar 50' ida y vuelta. El cátodo del LED vuelve a la tierra de la fuente de 12v. El otro camino va a una fila de 8 pines que Irán más adelante abajo y conectar a nuestra Junta de optoacoplador que hemos detallados anteriormente. Se ilumina el LED IR que pasa en su estado al transistor de la foto. TIERRA viene de la Junta Directiva del optoacoplador y a tierra de la fuente de 12v.

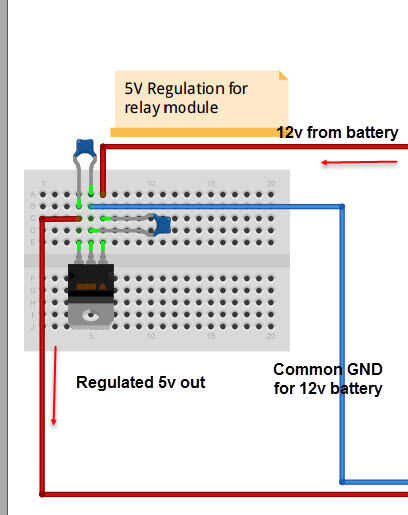

Regulación de 5V:
La placa de relé que estamos utilizando necesita 5v para disparar el relé. Tenía habitación en este foro "detección nodo mudo" y no quiere perder otro protoboard así que apreté este circuito allí. Lo mismo que la anterior fuente de 5v construida, condensadores y todo.
