Paso 13: El caso de la leña del alambre

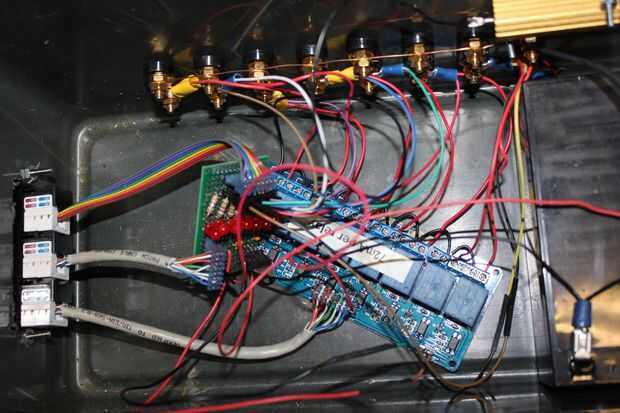

Esta parte es bastante simple cableado pero como con cualquier proyecto llega a ser un lío a toda prisa. Le guiará a través de ella por debajo y a través de las anotaciones en las fotos.
Placa de relé

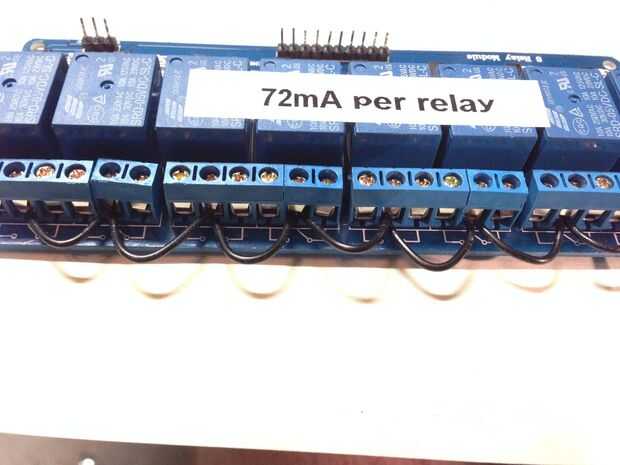

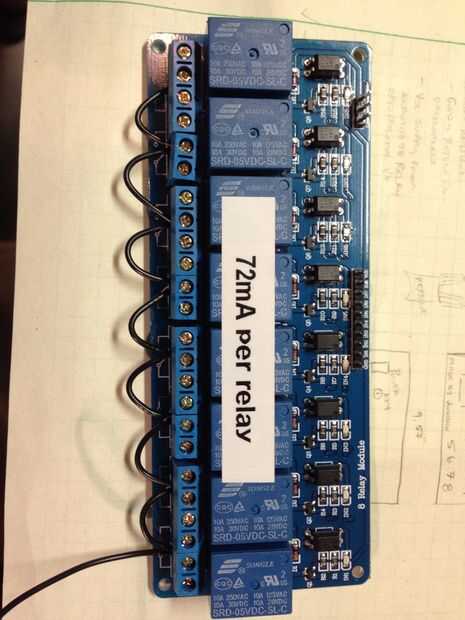

Conecte todos los terminales de centro del relé en paralelo como se muestra en las fotos de la placa de relé. Luego ejecute este cable a su 3 ohm, resistor de 50 vatios. De esta manera cuando el relé se activa la resistencia agrega resistencia significativa más allá de la resistencia del alambre del nicrom. Se convierte de una carga de ohmios 1/2 para una carga de 3,5 ohmios. Esto reduce considerablemente la corriente suministrada por la batería de plomo que debe prolongar su vida y prolongar la vida útil de cada encendedor de nicrom. Pasamos de dejar caer 12 voltios a través de nicrom a poco menos de 3 voltios. Esto resulta en una caída corriente de 20 amperios a poco menos de 2 amperios.

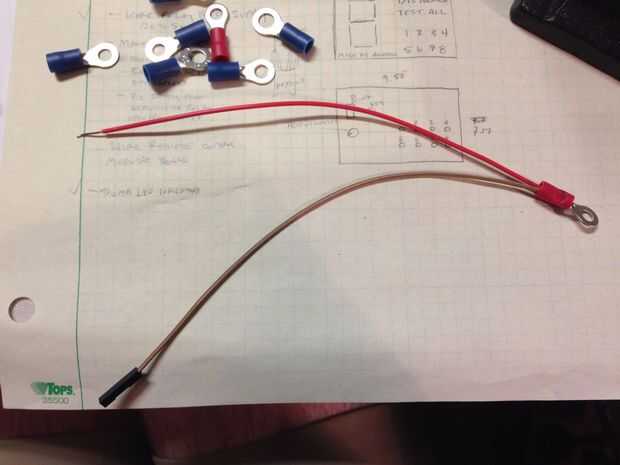

Conecte un cable rojo de normalmente abierto cada relé bornes y conectar al puesto de enlace negro. Usé engarzado conectores terminales para facilitar esta conexión. También infiltró el alambre de detección de nodos en el prensado para simplificar mi cableado más tarde en.
Fuente de 5v desde el circuito de regulación de alimentación de 5v para el relé de activación de la porción de la placa de relé (en el lado flaco). Conectar toma de tierra de esto así (realmente de tierra común).
Terminales de conexión

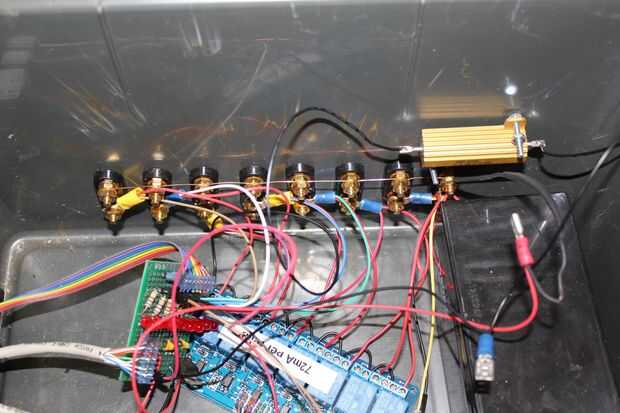

Como se describió anteriormente, se conectará los cables rojos de cada relé para el puesto de enlace correspondiente (uno negro). Para suministrar voltaje al circuito me desnudaron el aislante de un trozo de alambre de cobre y conectados todos en paralelo. Este cable se conecta entonces con el terminal V + de la batería de plomo 12v.
Resistencia
3 ohmios, resistencia de 50W se conecta en serie al cable negro dejando mensajes de centro de la placa de relé y luego al terminal de tierra de la batería de plomo 12v.
Detección de nodos
Los cables para éstos fueron conectados con el engarzado de terminales conectores cuando caminamos a través de las conexiones del tablero de relés. Simplemente tomamos estas ahora y conéctelos a los pines de cabecera que hemos soldados previamente en el tablero "sensor nodo mudo". Conecte cada uno de ellos.

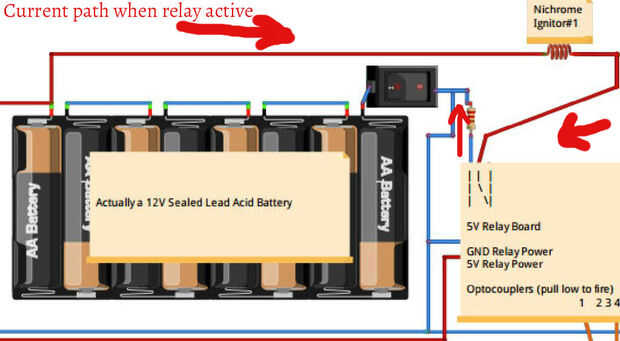

Todas las conexiones son hechas. También puede incluir un interruptor como he mostrado en mi diagrama de Fritzing. Solo lo conecte en serie con la tierra justo antes de la terminal de tierra.
