Modificación de Wiimote de inalámbrica para las personas con discapacidad (10 / 17 paso)

Paso 10: Instale la vivienda XBEE receptor

Con el cuadro del paso anterior, más modificaciones son necesarias para conectar el Wiimote. En primer lugar, cortar o perforar agujeros lo suficientemente grandes como para agregar un conector hembra DB-15 y un interruptor de palanca. Otra vez la soldadura de cables de aproximadamente 3-4 pulgadas de largo en el conector hembra DB-15. Luego, tome los extremos de los cables y soldarlos en los pasadores terminal para conectarse a la unidad XBEE. Otra vez, tomar nota que los pernos en el XBEE corresponden a qué botones en el Wiimote. Utilice la tabla anterior que fue llenada y cuenta los pines XBEE. Los pernos sólo que no se soldar a los pines terminales son las conexiones de corriente y tierra. Se conectará en el paso siguiente. Sólo pins 2-13 en la unidad XBEE pueden utilizarse para las conexiones del botón.

Botón || Pin Board RCVR || DB-15 Pin (macho/hembra) || Pines XBEE
=================================================
A
B
Hasta
Abajo
Izquierda
Derecho
Atrás
Hacia adelante
1
2
Página de inicio

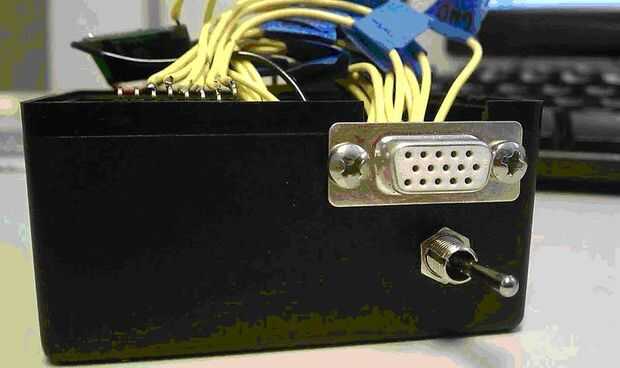

Una vez terminado, Monte el conector DB-15, conmutador y unidad XBEE en el alojamiento. La unidad XBEE es montarse utilizando plástico holdings, que pueden ser superglued a la vivienda propia.
