Mini ranurador del CNC, planes completos y las instrucciones (24 / 27 paso)

Paso 24: Interruptores de límite

Interruptor de inicio es para fijar mecánicamente posición de referencia de la máquina cuando se encienda.

También se utilizan los interruptores de límite para evitar que ejecuta la mesa ya sea el extremo el tornillo de la bola o en el cajas de cojinetes del tornillo de la bola.

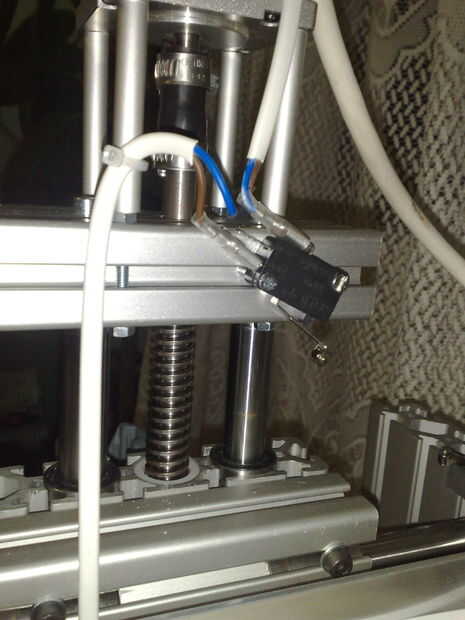

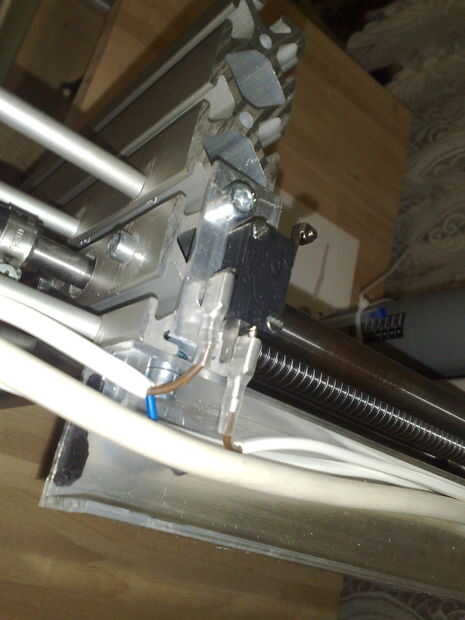

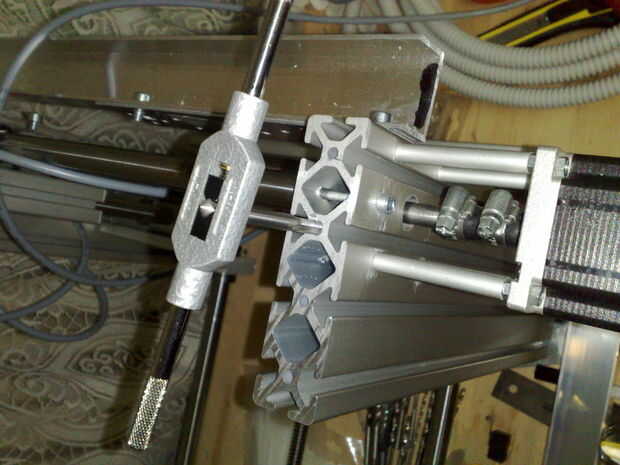

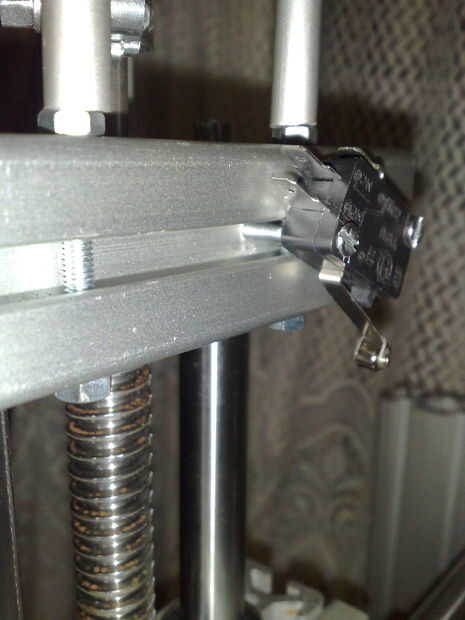

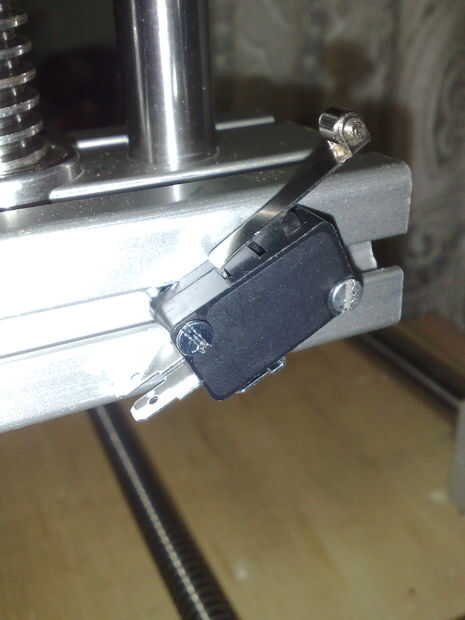

Como se puede ver yo he montado los interruptores de límite de eje de Z a la parte de aluminio usando dos agujeros de perforado y roscado les.

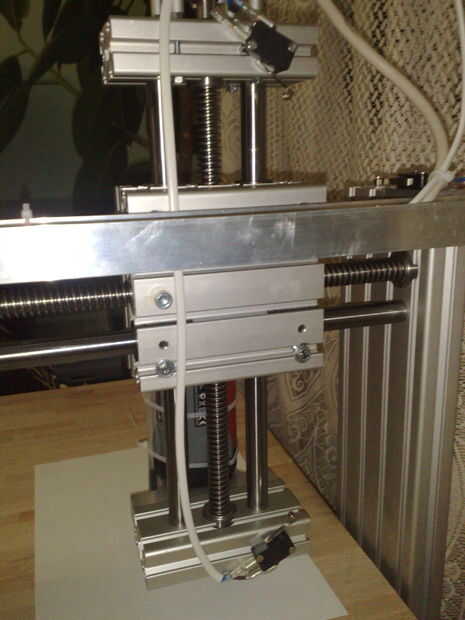

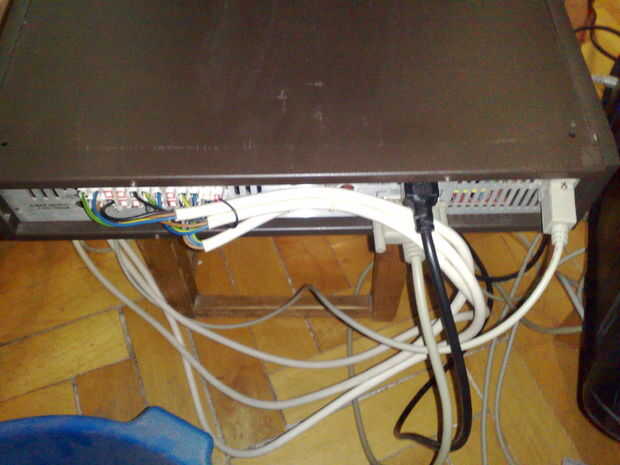

El eje Z tienes dos interruptores, uno para subir y uno para bajar. Los dos fines de carrera están conectados en serie y luego conectados al controlador a través de un cable serial.

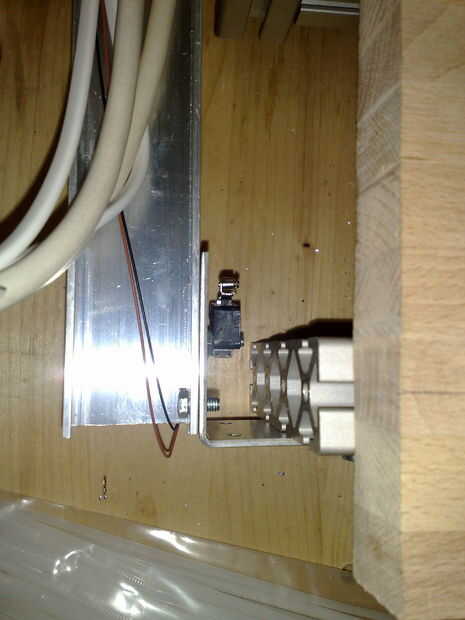

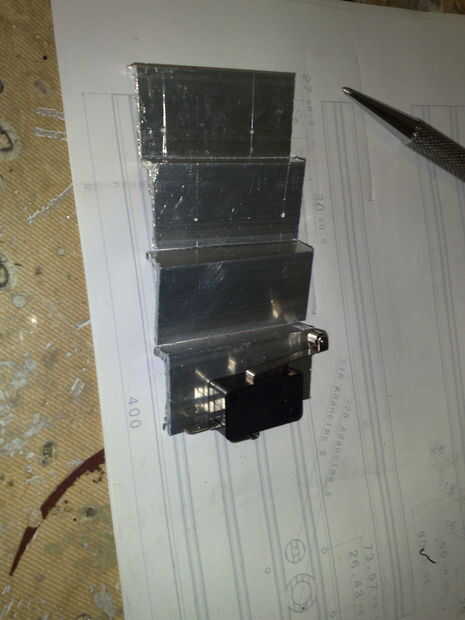

Los interruptores de límite Y necesitan algún apoyo adicional así que tuve que hacer 2 soportes de una pieza de aluminio.

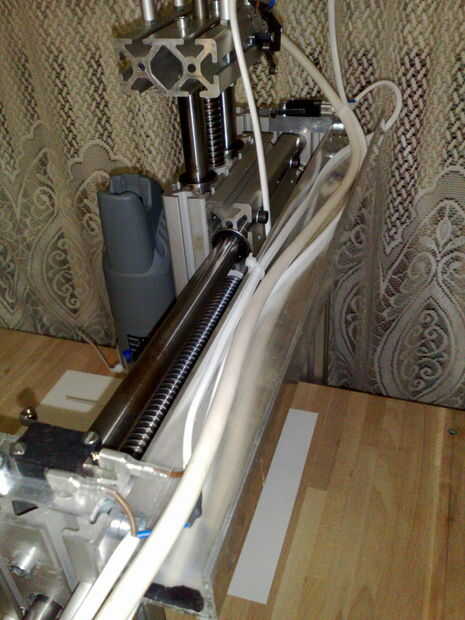

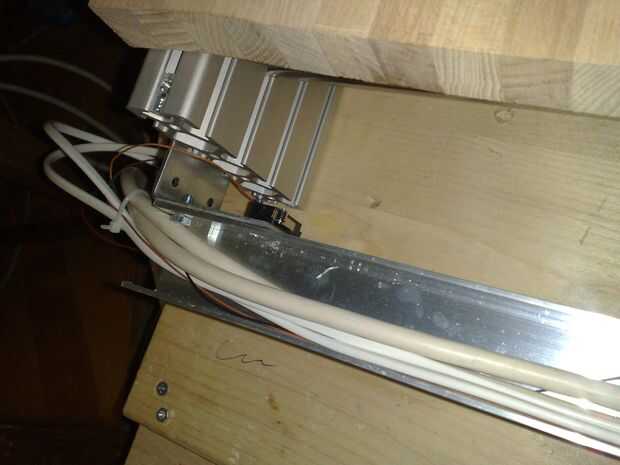

Los interruptores de límite de X están montados sobre el eje X cable soporte.
