Generador de Whimshurst

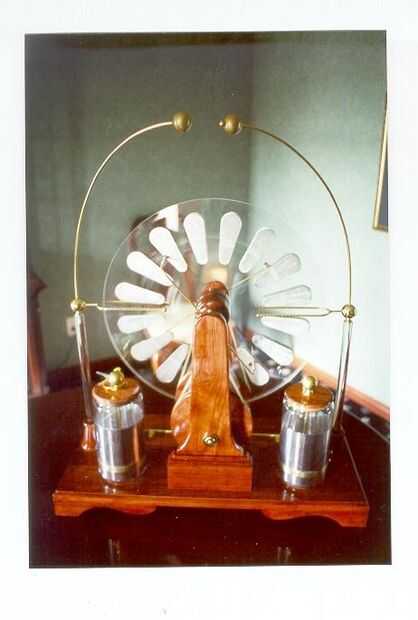

construí este generador de Whimshurst un tiempo atrás y no fotografiar a través de la construcción.  Pero pensé que podría compartir algunas ideas para ayudar a otros en un proyecto similar de los suyos.  Yo a través de un aproximado de chispa desagradable 2" en un día de invierno seco con los tarros de Leiden y tiene algunos demos frescos que analizaremos más adelante.

En primer lugar algunos recursos son:
1. http://www.coe.ufrj.br/~acmq/electrostatic.html
2. el electricista chico - por Alfred P Morgan
3. rayo caseros - R.A. Ford

"El niño Eectrician" es una colección de una serie de proyectos si ya no han oído hablar de él - conseguirlo.  También "El niño mecánico - Vols 1, 2 y 3" valen cada centavo para ideas para grandes proyectos.  Pero volvamos a la whimshurst...

Lista de piezas consta de:
a. jarras de Leyden - contenedores de espagueti de la tienda de dólar. Echó las tapas de plástico y tapas cereza en un torno y utilizar gomas de un transportador de rodillos que funcionan como una junta.
b. las barras de lucite (3/4" diam) y los discos de plexiglás (piensa en 1/4") vinieron de un proveedor de plásticos locales.
c. el latón incluye tiradores de latón, barra de latón de hobby tienda (marca K & S) y varios tornillos de latón y rellenos.  Nota: Los tiradores son lacados y necesitan tenerlo quitado de continuidad eléctrica.  Utilice un soplete de propano para queme y luego friegue con lana de acero.
d. los sectores en el disco son tapajuntas de aluminio.
e. las escobillas de puesta a tierra son alambre de cobre trenzado usado para hobby slot coches de carreras.
f. las unidades de cinta son gomas de un transportador de rodillos - son muy buen agarre y puede apretarse hasta cortando y luego se les derrite juntos como se estiran.
