¿Mesa de placa de aluminio con iluminación LED (6 / 9 paso)

Paso 6: Instalación de LED primera parte (información y montaje)

LED Information
Todos los LEDs están conectados en serie, un LED y a través de los otros.

Una resistencia de 3,3 Ohm 5W solo se utiliza para 3 x series azul y 4 x rojo, cada color cuando funciona a 12 voltios.

Yo uso LEDCalc.com para calcular mi tipos de resistencia. La media de los nombres:

  • Voltios: la potencia de "punch" de electricidad, mucho saltan de los electrones en los alambres, determina el brillo.
  • Amperios: el "peso detrás el golpe", el volumen de electrones que fluye en los cables.
  • Watts: un término de comparación que es simplemente voltios * amperios.
    • Un vatio puede utilizarse para comparar los niveles de electricidad total con un número.
    • Un watt puede ser una medida de cuánto calor un resistor puede disipar antes de fallar.
  • Ohm: Un número mágico de cuánta electricidad la resistencia impide pasar a través. Superior potencia nominal es mejores, eso significa que pueden deshacerse del calor más rápido.

Usted necesita saber tres cosas para calcular una resistencia:

  • Tensión de alimentación de energía: voltaje promedio puesto hacia fuera por la fuente de alimentación. Generalmente algo como 12v 16v para cargadores del ordenador portátil. He encontrado los mejores resultados (potencia, tamaño, calor) con fuentes de 12v.
  • LED adelante caída de voltaje: el voltaje que enciende más eficientemente los LEDs. Algunos varianza es fina, puede manejar un LED de potencia de 3.4 3.2 o 3.6.
  • Corriente de LED: medida en miliamperios, casi siempre 750mA para Luxeons.

Estos valores se prestará desde dondequiera que usted compra su LED, la resistencia que se obtiene depende de cómo los cables hacia arriba.

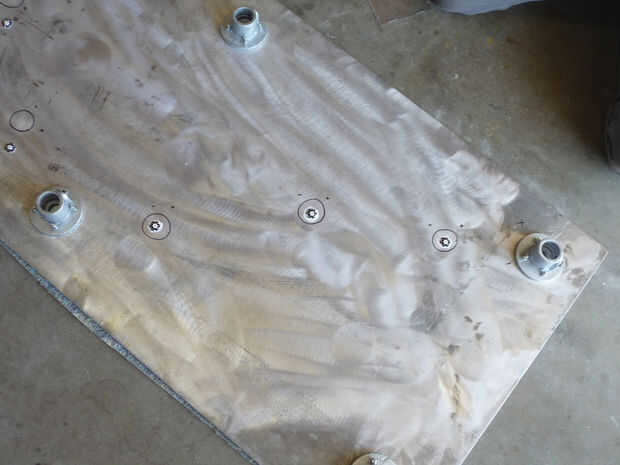

LED de montaje

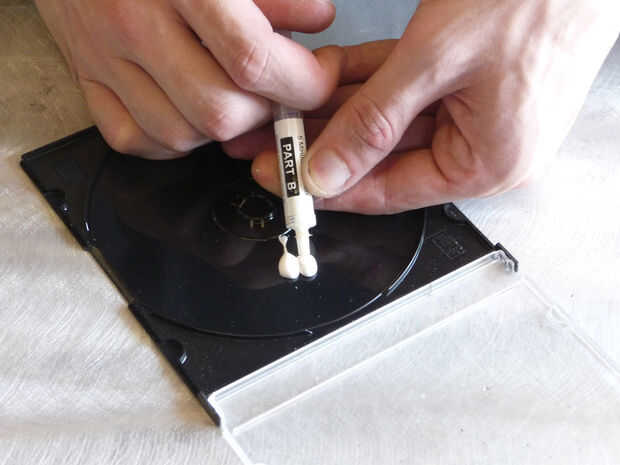

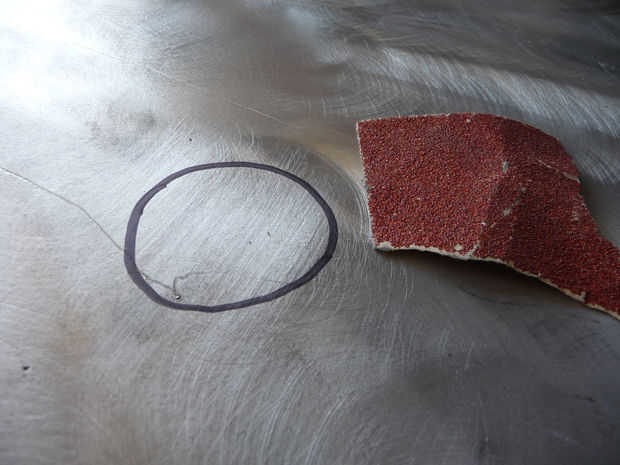

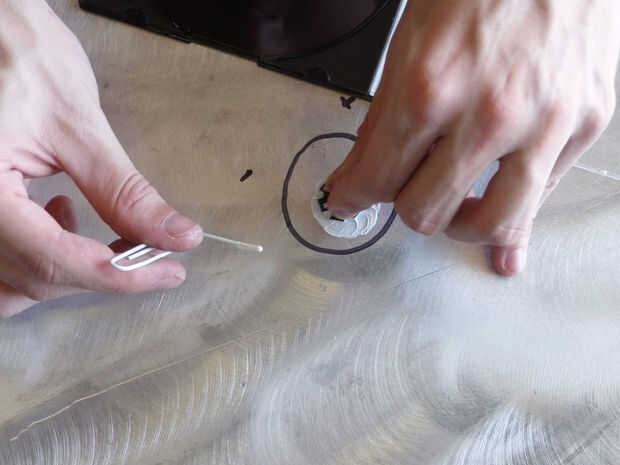

Raspar con lija o pulir con el cepillo de alambre, dondequiera que un LED se consolidado. Necesita una conexión limpia con el aluminio para transferencia de calor adecuada, entonces frote la raspadura con algunos acetona y un trapo. Mezcle su Artic Alumina cerámica térmica epoxi, del tamaño de un guisante de cada tubo para tres LEDs. Aplicar a la placa de aluminio, presione hacia abajo el LED y moverse en un pequeño círculo hasta que haya cobertura total. Esperar ~ 10 minutos para que el epoxi se endurezca.
