¿Mesa de placa de aluminio con iluminación LED (7 / 9 paso)

Paso 7: Instalación de LED segunda parte (cableado)

Wires
Mida el cable desde el negativo de un LED a lo positivo de su vecino. Después del corte, corte 1/8" de revestimiento plástico de la punta de cada cable.

Estañado
* Nota *
No sujete la plancha a los terminales del LED durante demasiado tiempo, demasiado calor, fríe dos segundos de contacto máximo.

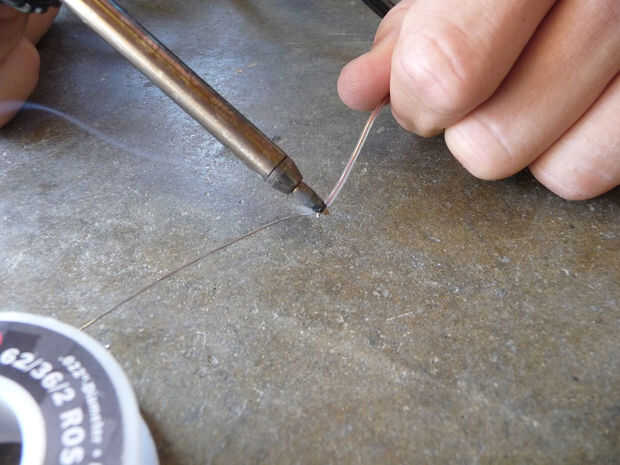

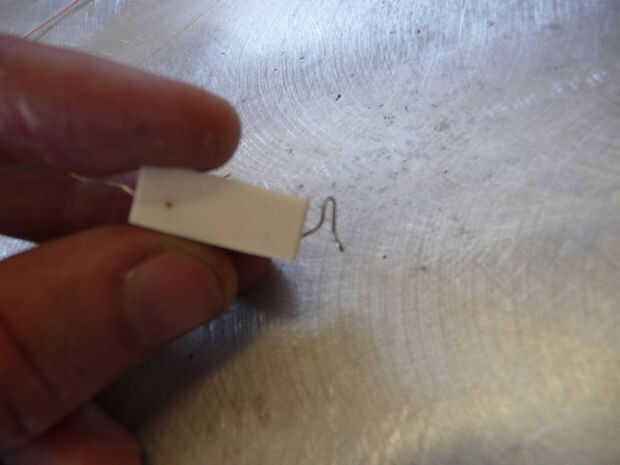

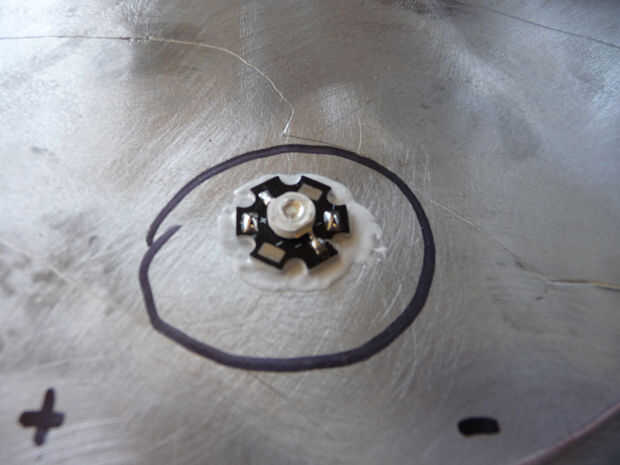

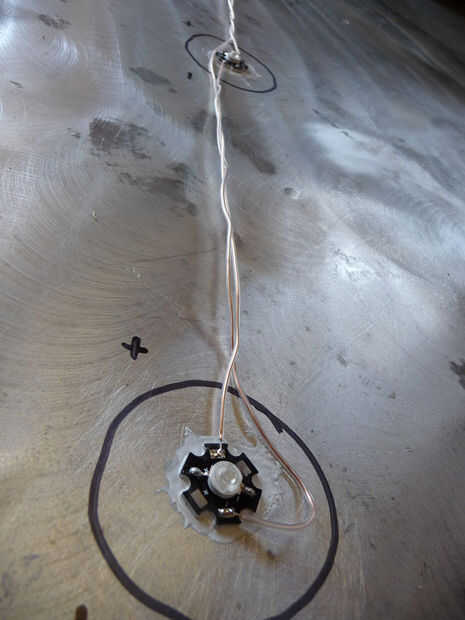

Uso de flux y soldadura o resina núcleo de soldadura, aplicar soldadura a las terminales de cada estrella de luxeon donde se hará una conexión. Añadir por separado soldadura a los extremos expuestos de los cables, por lo que puede realizarse una conexión fuerte rápidamente. Para su resistencia, doblar un extremo formando un apretado U, según un cuadro abajo, esto permite una más fácil instalación y alivio del estrés.

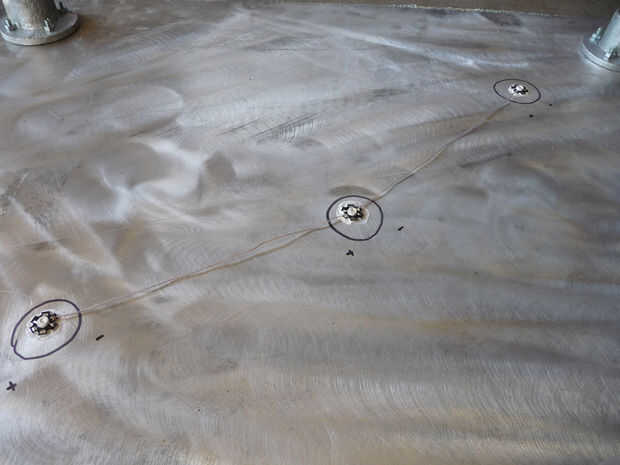

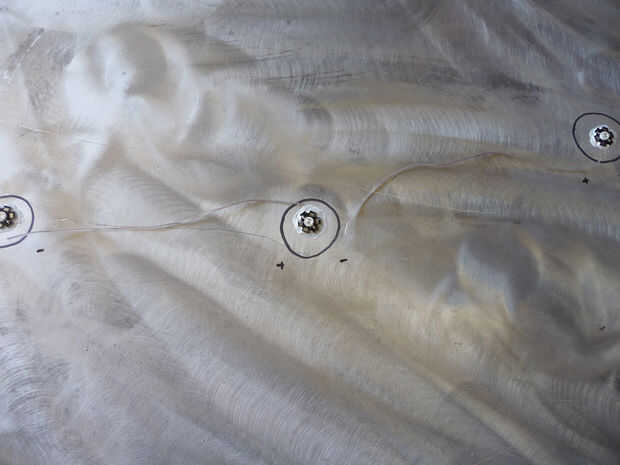

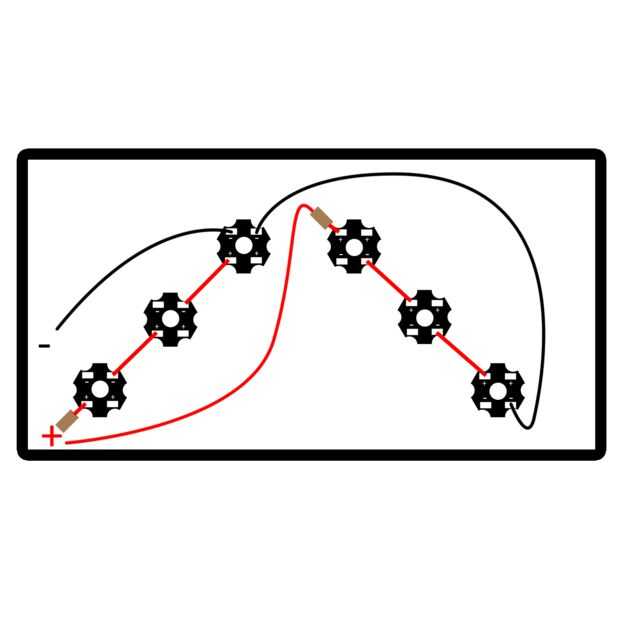

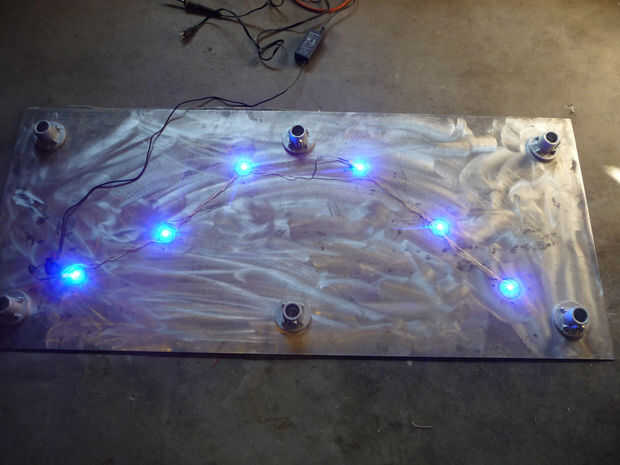

Conectan el LED según la imágenes y el diagrama de abajo, de un negativo en positivo. Dos cables positivos provienen de la fuente de alimentación en la resistencia al inicio de cada serie. La negativa final de cada serie se unen y volver a la fuente de alimentación.

Fuente de alimentación

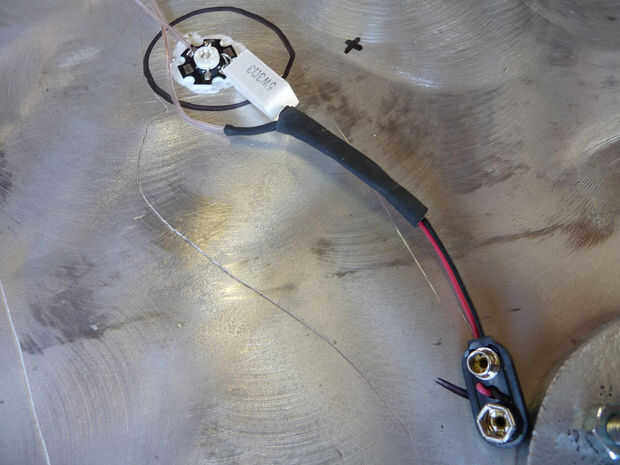

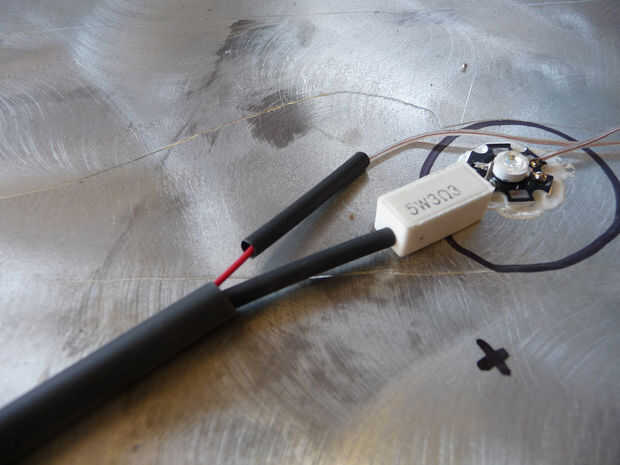

En su alimentación, cortar el conector del extremo y la soldadura de los dos cables a un conector 9v. Hay un diagrama de cableado. Los colores al revés a los conectores de 9v de la soldadura. Los colores se invierte con cada conexión debido a cómo los conectores se hacen. Así que para la conexión a cada grupo de LEDs única (lado de no alimentación), soldar el cable negro a la resistencia y el cable rojo al cable negativo fuera el último LED.
