¿Mesa de placa de aluminio con iluminación LED (2 / 9 paso)

Paso 2: Diseño y proceso

Overview
Hay dos escritorios, una mesa principal para la celebración de un monitor, teclado y accesorios y una mesa secundaria para la celebración de varios materiales y una segunda pantalla. Dos escritorios utilizan un marco de tubo para sus soportes. Los tubos están conectados junto con Kee-Rd111, similar en función a los conectores de PVC. Bridas de acople a los extremos de las piernas para dos usos: conectando la placa a la estructura y actuando como patas para no dañar la alfombra. Para estabilizar las piernas, hay un marco inferior semi-closed conectarlos.

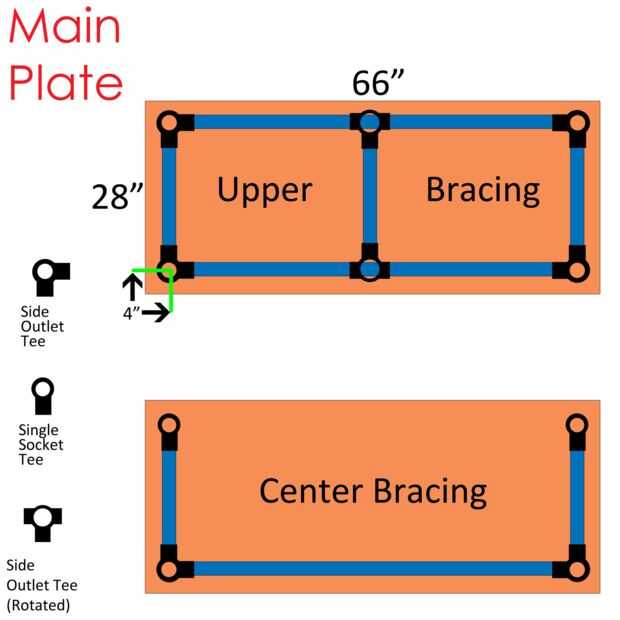

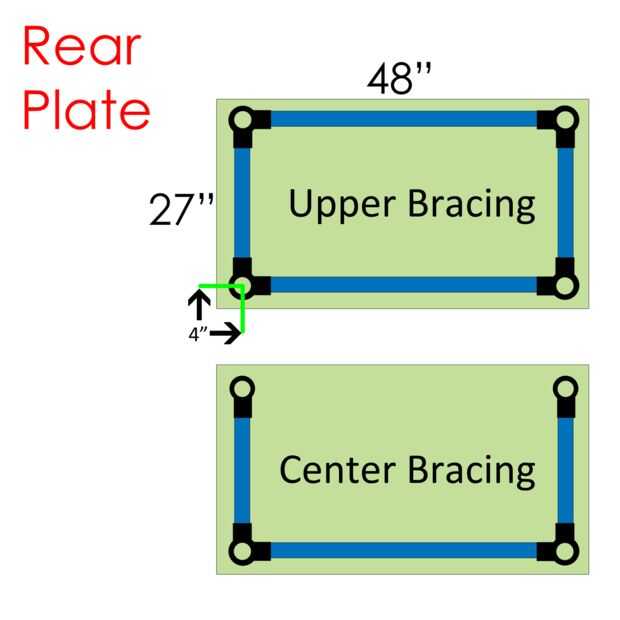

Esquemas son accesibles por debajo.

Pulido
Las placas de aluminio se obtuvieron en un depósito de chatarra de metal al aire libre, como resultado las placas estaban cubiertas de depósitos minerales y la suciedad, tiene algunos raspones. Para eliminar los defectos, así como hacer un patrón de remolino hermosa, se utiliza una amoladora con un cepillo de alambre de acero. La parte superior de la placa se remolina pesadamente, la parte inferior está ligeramente cepillada para eliminar la suciedad. Pesado pulido en la superficie superior esconde el polvo y la suciedad y es fácil de limpiar con el metal de limpiador.

Iluminación LED
Luxeon estrellas están conectadas a la parte inferior de las placas para proporcionar iluminación ambiental. Son alimentados con una fuente de alimentación portátil y controladas con un interruptor en la placa trasera. Epoxy termal conecta los LEDs a la placa, transferencia de calor a la placa que se disipa rápidamente. La placa no siquiera un poco caliente.

Orden de proceso

  • Placas de
  1. Las placas se limpian con un cepillo, agua y trapo.
  2. Placas son medidas y cortar con un cortador de jigsaw o plasma, luego limpiar con acetona.
  3. Pulido de ambas partes con el cepillo de acero, pasar una luz en la parte inferior para la suciedad. La parte superior recibe a un pesado alisado pass, luego de un pase de remolino.
  4. El pulido se hace sólo una sección a la vez para evitar la deformación de calor.
  5. Los bordes y las esquinas son tierra hacia abajo con el cepillo para quitar bordes afilados.
  • LED
  1. Luxeon estrellas se ajustaron en y deja secar.
  2. Cables conectan los LEDs en serie, se une la resistencia.
  3. Fuente de alimentación portátil tiene su conector cortado y soldado a un conector de batería de 9v para fácil conexión.
  4. Extensiones de cable están creadas y conectadas.

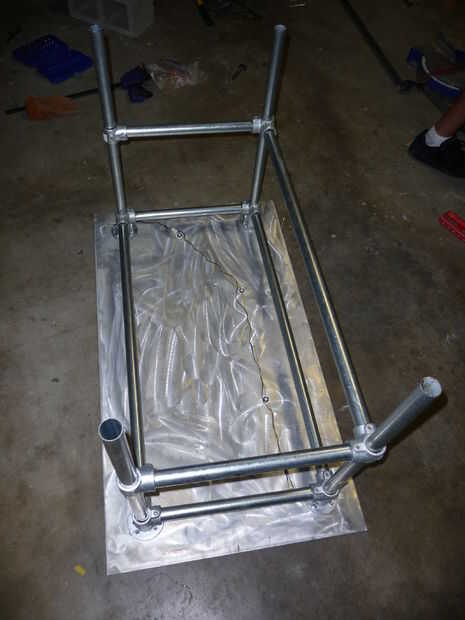

  • Marcos
  1. Orificios son marcados y perforados hacia fuera.
  2. Pernos se inserta a través de y apretó ligeramente sobre las pestañas. La placa es volteada, y los pernos de carruaje se golpean con un martillo para trabarlo en su lugar. Luego las tuercas están bien apretadas con una llave.
  3. Piernas ligeramente se unen a las pestañas.
  4. Tubos se miden y se cortan con una ingletadora o una sierra para metales. Montados en marcos y cayó sobre las piernas.
  5. Apriete de Kee Rd111.
