¿Mesa de placa de aluminio con iluminación LED (1 / 9 paso)

Paso 1: Herramientas, piezas y costos

Descripción y acceso
Las herramientas y piezas utilizadas en esta guía son comunes, lo que uso no es necesariamente la mejor. Si no tienes estas herramientas eléctricas, pregunta un vecino, pariente, empleador o amigo a pedir prestado lo suyo; la amoladora DeWalt utilizada en esta guía es un préstamo. Muchos bancos de trabajo cuentan con un equipo triste, sin uso, con propietarios que le espera a ver ponen para usar. Hacer este escritorio a un costo razonable requiere ingenio.

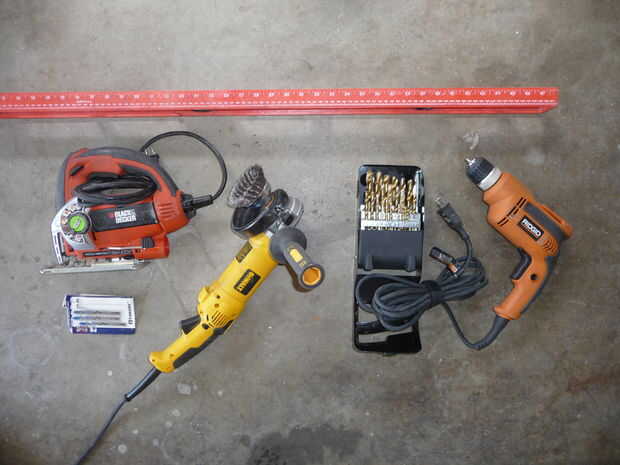

Herramientas eléctricas

1. Puzzle con 12-16 hojas de TPI - utilizado para cortar las placas. Para cortar correctamente el aluminio, debería utilizar un cortador de plasma. Como no tengo acceso a uno, se tiene que ver esto. Las hojas son $8 por paquete de 5 en Lowes, utilicé tres láminas durante este proyecto. No utiliza carburo de tungsteno o láminas de madera.
2. Taladro eléctrico - perfora los agujeros que conectan las bridas de la tubería a la placa. Se utilizaron dos bits, un 1/4" y 9/16".
3. Amoladora angular con cepillo de alambre de acero - limpia y pule el aluminio. Ya desecho de aluminio viene con rasguños, crear motivos de pincel hace que se vea nuevo, reduce la visibilidad del desgaste y del rasgón y es muy hermoso.
4. Tronzadora con disco de acero pulido- cortes de los tubos utilizados para el marco. Una sierra funciona, pero es agotador.

Herramientas Misc

1. Nivel de 4 pies - mide todo.
2. Sharpie - marca todo.
3. Martillo - para la fabricación de tornillos al ras.
4. Llave media luna - aprieta las tuercas hexagonales.
5. 1/4 hexagonal - aprieta Rd111 Kee.
6. Fluido de corte - hace su rompecabezas cortar mucho más rápido, menos vibración, reduce el calor y evita que las cuchillas que se desgasten.
7. Acetona - limpia aceites, suciedad y marcas de lápiz.
8. Abrazaderas de barra - sostener las placas a una superficie estable.
9. Caballetes o Bloques de cemento - necesita la placa a cortar correctamente.

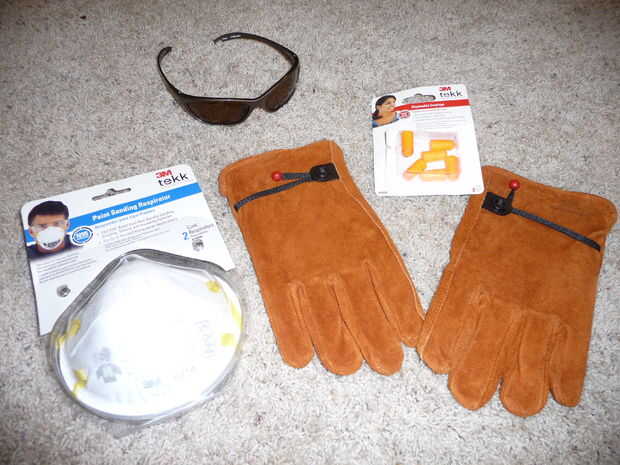

Equipo de seguridad
Fabricación eficaz requiere seguridad, si eres herido, el proyecto puede tomar más tiempo o cancelarse. Una madera paja en el ojo finalmente desaparecen, una mota de aluminio puede cavar y requiere un viaje al hospital. Tomar seguridad muy en serio, así que puedo seguir haciendo divertidos proyectos.

1. Wrap-Around protección para los ojos , usar gafas de sol y mantener mi cabeza lo más atrás de la sierra caladora como sea posible. Disponible para barato en cualquier tienda de hardware.
2. Guantes de cuero - cuero, en sintético, el metal va a ser muy caluroso, especialmente al pulir con el cepillo de alambre. Sus herramientas serán muy calientes tras horas de uso, para no hablar de bordes afilados. Minas fueron $6 en la ferretería local.
3. Tapones para los oídos - la audiencia sólo se degrada con el tiempo, cuidar de él.
4. Máscara de polvo (Opcional) - durante el pulido de un montón de rellenos de polvo de aluminio al aire, respirar por un tiempo hace la nariz y la congestión de los pulmones.

Materiales de escritorio
1/4 placas de aluminio - el más difícil de obtener material para barato. Un nuevo 4' x 8' x 1/4" placa los costos de $ 400. Todas las placas provenían de desguace de la ciudad. Cada situación de compra será diferente, todo se puede hacer con un plato grande; Dos placas fueron compradas debido a proyectos no relacionados con el escritorio.

• 4' x 8' x 1/4" placa ($107). Un escritorio completo puede hacerse con uno de estos.
• Un 38 "x 66" ' x 3/16" placa ($31). No me gusta nada inferior a 1/4", esto es lo que estaba disponible, siendo más fino requiere más refuerzo.
• Arriba Pabellón la pipa - pipa (estructural) Cédula 40 de 1" está disponible, pero no es necesario para este proyecto. Tubería de conducto de cables eléctrico, si cabe las bridas, puede también utilizarse.
• 1/4" de diámetro 1" largo de pernos y tuercas (1/4" #20)
  • Los pernos de carruaje son lisas en la parte superior, no recomiendo los pernos hex. También son aceptables los pernos elevador. Lista de los tipos de tornillo.

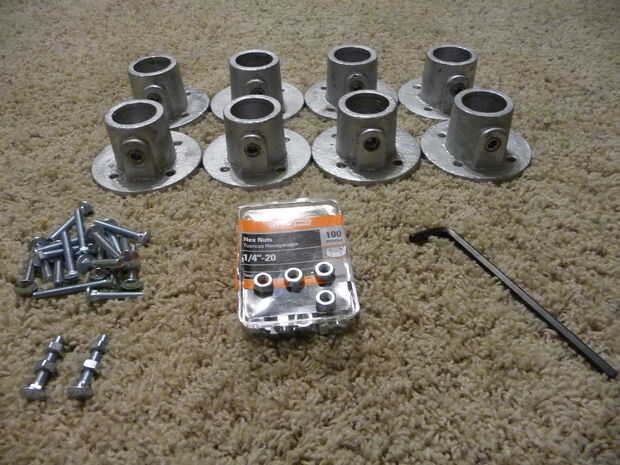

• Kee Rd111 - las articulaciones que conectan todo juntos, utilizan un tornillo hexagonal para apretar sobre un tubo y son fáciles de colocar o quitar. La diferencia entre vendedores es marca y acabado (cromo vs galvanizado), funcionan igualmente bien. La diferencia de precio para un grado 90 Tee toma dos es $12 en diseño simplificado (no recomendado) vs $3 en el laboratorio de seguridad de la fuente--se suma.
  • Dos proveedores recomendados
    • Laboratorio de seguridad de la fuente - el proveedor más barato que pude encontrar. Se venden de galvanizado, buena selección. Envío muy rápido. Todos los conectores fueron comprados aquí.
    • DrillSpot - excelentes precios, absolutamente increíble servicio al cliente. Se venden Kee Klamps y genérico marca galvanizado. Compré mi bridas de 1" de ellos, pero cerca del 25% de mis pestañas con una tuerca hexagonal que no hilo debido a defectos.
  • 14 x 90 grado dos toma Tee 1"
  • 4 x conector solo Tee 1"
  • 18 x pasamano brida de 1"

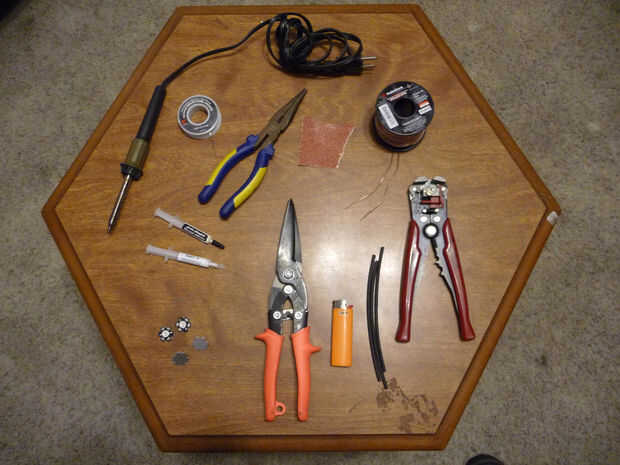

LED herramientas y piezas (Opcional)
Para la iluminación ambiente / underglow. Este paso es moderadamente costoso, pero agrega grandemente al valor de la mesa.

• 3W Luxeon LED estrellas; 4 x x rojas y 6 azules.
  • Comprar en paquetes de 20 de bestshop2008hk en eBay.
• Cementada de 3,3 Ohm 5W
  • Tres eran necesarias, paquete de 10 cn recursos en eBay.
• Fuente de alimentación de ordenador portátil de 12v 65W.
  • $10 con envío de AdapterMonster en eBay.
• 15 W soldador, soldadura, alambre - Instructable sobre cómo soldadura por noahw.
• Artic Alumina cerámica térmica-Epoxy - pega el calor en la parte inferior de la placa de LEDs y las transferencias.
  • $8 con envío de gigworld en eBay.
