Paso 4: Poner junto y medir

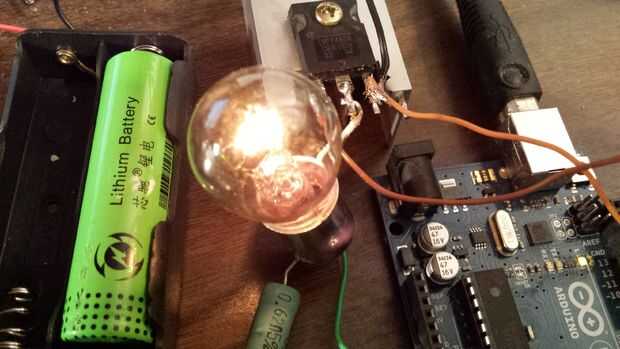

OK, ahora ve y construir el circuito real, conectar A y B a las entradas del ADC, C puso a digital pin de salida, tierra D. lanzar el código de arduino y usted debe ser bueno para ir!

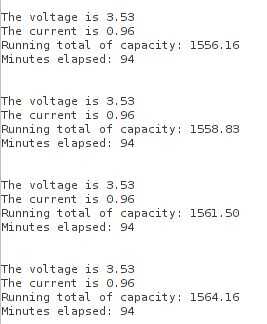

Las células deben ser cargadas completamente antes de comenzar una prueba, por lo que se puede saber lo que es su máxima capacidad. Conectar un celular y para comenzar la prueba, presione el botón de reset arduino, o encender el arduino, o volver a cargar el código para el arduino. Abra al monitor de arduino serial, y debería empezar a ver texto surge de cada intervalo, como lo es en los cuadros.
Después de la prueba de ciclo de paradas, lo que aviso es que la bombilla se encenderá apagado (si elige un foco de luz como su carga), luego el código imprime la capacidad, redondeada a la mAH 10 más cercano.

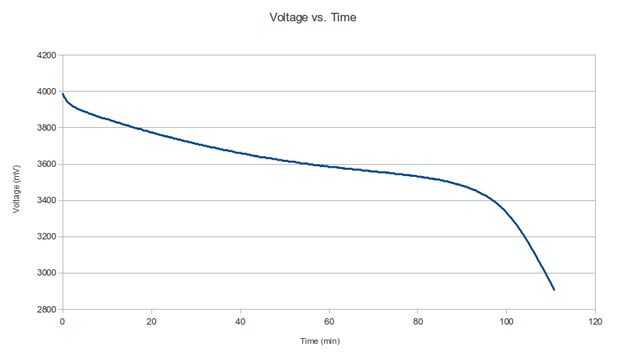

Hice una gráfica de tiempo vs de voltaje para un ciclo de pruebas, y tiene algunas características bastante interesantes. Al principio muestra una fuerte caída en el voltaje, pero los niveles a una bonita mucho descenso de voltaje lineal, hasta que llega abajo a 3300 mV. En ese momento, comienza a dejar más y más pronunciadas. Esto demuestra por qué descarga de una celda de li-ion debajo de 2.9v realmente no llegar mucho más energía utilizable. La batería comienza fuerte y permanece fuerte... luego se hace.
Este circuito exacto también trabajaría para bonito mucho cualquier pack pila o batería que desea probar, ya sea una batería Marina de ciclo profundo o una célula de AAA (recargables o no). Elegir una adecuada resistencia y carga para mantener la corriente a un valor "bueno" e ir a la ciudad. Si desea mantener el mismo 1 amp actual, entonces prueba una batería de ciclo profundo, usted estaría corriendo la prueba durante unos días, probablemente. Sólo asegúrese de cambiar la tensión mínima para que la prueba se detendrá en un punto adecuado (tal vez 1.2v para una celda de AA, o 11.3 para un 12v de plomo)
Hasta ahora he observado algo sobre mis células: se parecen en su mayoría ser fabricados para ser aproximadamente 1000 o 2000 mAH. Yo tuve uno llegar hasta 3400 mAH, que es bastante impresionante para un pequeño 18650.
Algunos de ustedes se estarán preguntando por qué elegí tener arduino imprimir una pantalla de ordenador, en lugar de ser independiente. Realmente, la única razón es que no tengo una pantalla serie de arduino. Si tienes uno de esos, por todos los medios, modificar el código para imprimir para en su lugar, y no necesita un ordenador, después de cargar el código.
