Paso 2: El circuito
El circuito utilizado en este proyecto es engañosamente fácil de construir. Tiene solo 4 elementos, que pueden ser de origen fácilmente alrededor de la pila de chatarra. Para el mosfet y resistencia, buscar en una fuente de alimentación de computadora, o simplemente comprarlos. Grandes resistencias y transistores grandes pueden encontrarse en unidades de "receptor" estéreo.

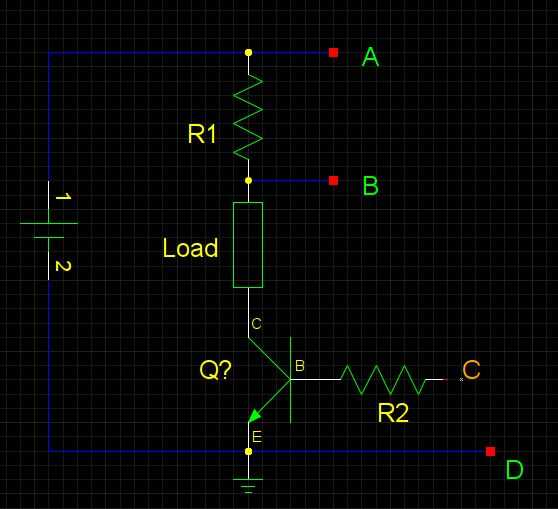

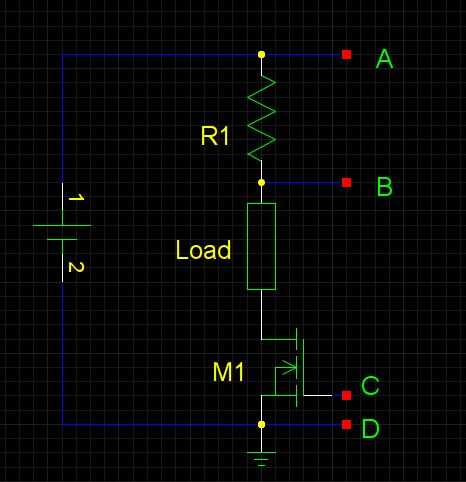

Los dos circuitos que se muestra hará exactamente lo mismo, pero uno utiliza un BJT NPN y el otro utiliza un mosfet. Si utilizas el circuito transistor, hacer R2 de 1 k ohmios. Utilice cualquier semiconductor tienes que poner todo, pero que utiliza, lea la hoja de datos y asegúrese de que puede tomar al menos 2 amperios, a menos que se rediseño el circuito para dibujar menos corriente. Además, todo lo que utilizas, ponerlo en un disipador de calor.
Otra nota sobre el mosfet, si utiliza un mosfet. Esto es importante. Ver la hoja de datos y asegúrese de que el voltaje de umbral de la puerta está por debajo de 5. El arduino será proporcionar 5v para encenderlo, y si el mosfet necesita 9v, el circuito no funcionará. Si no puede encontrar la hoja de datos, asegúrese de que el mosfet se enciende todo el camino con 5 voltios de la fuente a la puerta.
Llama a la función de la resistencia de un shunt y midiendo el
tensión en esta resistencia, podemos calcular la corriente a través de él. Ley de Ohm dice que V = I * R, o I = V/R.
El valor de la resistencia debe estar en cualquier lugar de 4 ohmios hacia abajo, pero tiene que ser de una potencia valorar más alto que su valor resistivo. Así que si tienes una resistencia de 1 ohm, necesita ser al menos de 1 vatio. Si tiene una resistencia de 0,5 ohmios y era sólo un vatio ¼, se vaya en humo.
Elegí una carga y una resistencia que, juntos, tirados sobre un amplificador. La carga con que iba era una bombilla de luz de freno de un coche. La resistencia que utilicé fue un ohm 0,62, y cuando lo puse en serie con la bombilla, el circuito dibujó alrededor de 1 amp. Es casi justo lo que quiero hacer. Si te estás preguntando qué corriente debe dibujar durante una prueba de carga de capacidad, buscar el efecto Peukert.
Salidas A y B van a las entradas del ADC en su arduino. C es la entrada que enciende y apaga el mosfet o transistor. D no es realmente una entrada, pero es la tierra, y es de hecho necesario para el circuito a trabajar.
