1 célula LiPo / Li-ion cargador de batería de CC & CV

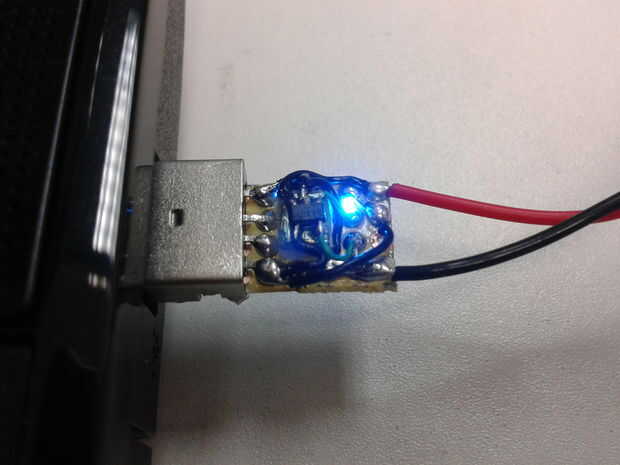

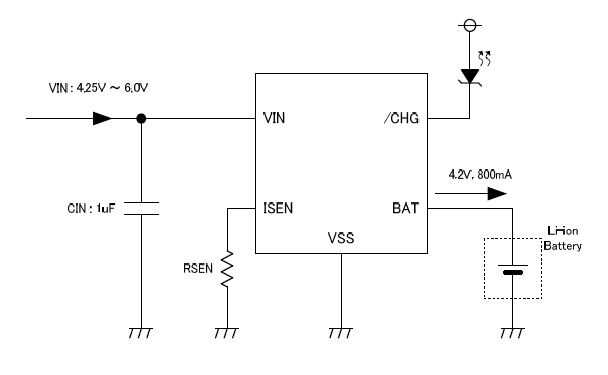

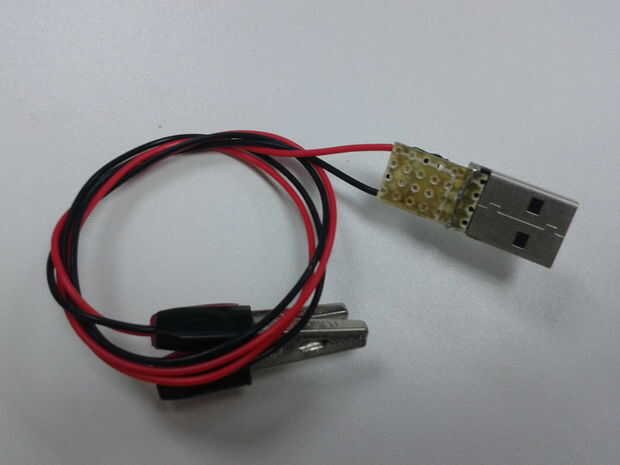

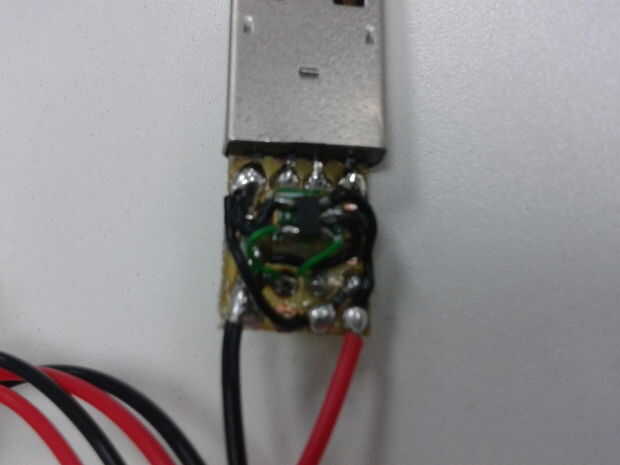

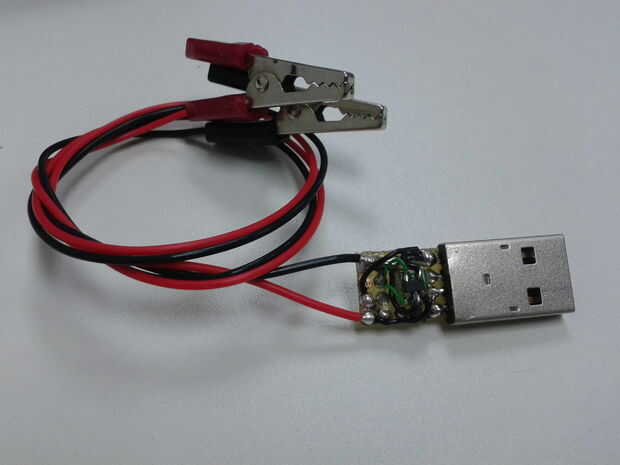

Hola. Me gustaría mostrarle chicos la más pequeña y simple célula del Li-Ion & LiPo cargador batería con todas las funciones necesarias. Detalle como sigue. Descripción de la especificación. La serie XC6802 es un cargador lineal IC de corriente constante/tensión constante para baterías de iones de litio solo. El XC6802 incluye una fuente de voltaje de referencia, monitor de voltaje de batería, transistor conductor, circuito de corriente constante/tensión constante carga, circuito de protección de calor, circuito de compensación de fase. El voltaje de terminación de carga de la batería es interna a 4.2V ±0.7% y el voltaje de carga y precisión es 2.9V ±3%. En modo de carga lenta, una carga segura a la batería es posible debido a que aproximadamente 1/10 de ajuste corriente de carga es suministrada a la batería. Con una resistencia RSEN externa, la corriente de carga se puede fijar libremente hasta 800mA (máx.), por lo tanto, la serie es ideal para los varios usos de carga de batería. Estado de la carga de la serie salida pin, pin /CHG, es capaz de chequear que el IC de carga del estado mientras se conectan con un LED externo. Hojas de datos pueden descargarse desde este enlace http://www.torex.co.jp/english/search/index.php. Disfruta de...
