Medir la capacidad de la célula de Li-ion con un arduino (1 / 4 paso)

Paso 1: Teoría de operación

Este paso todo es teoría, así que si desea hacerlo correr, saltar en el circuito.

La capacidad de una célula se da generalmente en miliamperios por hora (mAH). Mili amperes son unidades de corriente y horas son unidades de tiempo, y cuando los multiplicamos, obtenemos la carga. I * t = Q. Así que en realidad en Q, la cantidad de "carga útil" que tienen en ellos, o, realmente, el número de electrones que esa celda puede empujar por sí mismo en un ciclo de carga solo se da la capacidad de las células.

Así, la carga útil se da asumiendo que la batería no vaya debajo de un cierto voltaje, por lo que si quisiéramos, podríamos multiplicar en que la tensión mínima y obtener energía: Q * V = E. Mi objetivo era encontrar la capacidad, no la célula de energía, así que estoy más o menos vamos a ignorarlo.

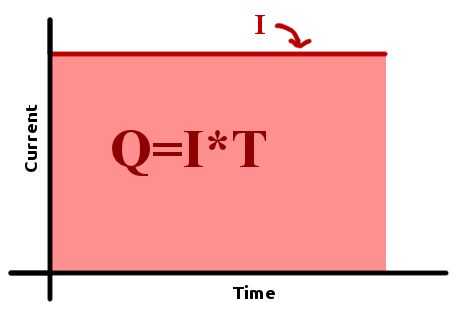

Si teníamos una corriente constante, podemos simplemente ejecutar que actual hasta la celda debajo de la mínima tensión, y luego multiplique la corriente veces tiempo y tendríamos una aproximación áspera de la capacidad (Q = I * T). Esta es una técnica muy buena si quieres simple, pero dará solamente ásperos valores relativos, pero no un valor exacto confiablemente. Este problema viene cuando nos damos cuenta que no es probable a permanecer constante, pero más bien comenzar alto, entonces con la caída de voltaje de la celda, reducir drásticamente la corriente.

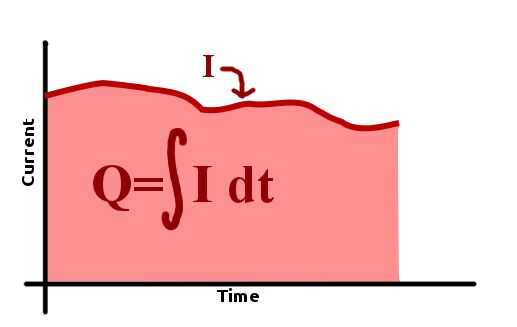

La solución a este dilema es usar cálculo. Si integramos la actual con el tiempo, podemos encontrar la capacidad exacta (Q = ∫ I dt). Problema es que realmente no quería hacer una integración "correcta", así que me gustaría tener un acceso directo; Usé una que se llama una suma de Riemann para realizar un simple soporte en integración.

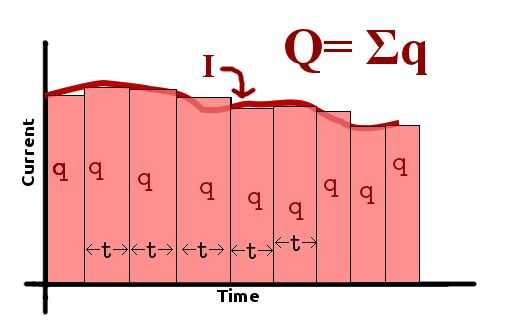

En Resumen, la corriente se mide a intervalos determinados (t pequeña), entonces se asume que la corriente era casi el mismo para el intervalo entero. Podemos calcular una pequeña porción de capacidad usada, I * t = q, para cada intervalo, entonces simplemente se suman todas las cargas poco a Q, la capacidad real de la célula (Q = Σq). (Sigma, Σ, significa todo lo sume). En el cuadro de suma de Riemann (con todas las líneas verticales), a veces el q es un poco grande, y a veces es un poco pequeña. La idea de una suma de Riemann es que los errores positivos se cancelan los errores negativos y todo elimina bastante cerca.

Esta suma se realiza hasta que el voltaje de la celda se obtiene un umbral, entonces se detiene de Riemann, causa que toda la carga útil la célula tiene (antes de dañar la célula).
