Matriz LED gafas: Primer prototipo (3 / 15 paso)

Paso 3: Marcar las posiciones de los LED:

Los siguientes cuatro pasos que le enseñe marcar la ubicación de los LEDs de las gafas. Todas las imágenes están en orden cronológico y pueden tener sus propias anotaciones para ayudarle.

  1. Descargar el archivo pdf adjunto e imprimirlo.
  2. Quite ambos brazos de las gafas con un pequeño destornillador Philips.
  3. Centro de las gafas en una de las rejillas. Hay dos redes en caso de malinterpreten algo más tarde.

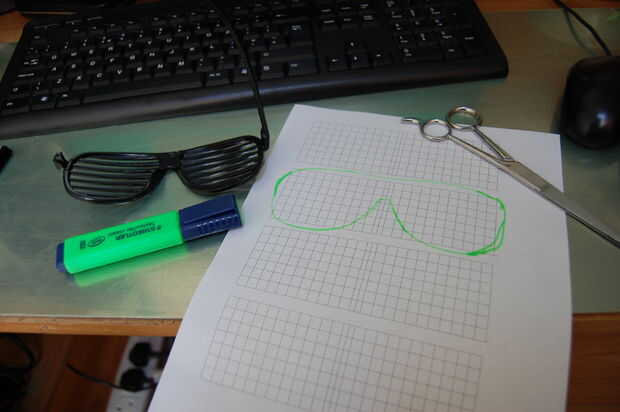

  4. Dibujar un esquema de las gafas en pluma. (Imagen 2)

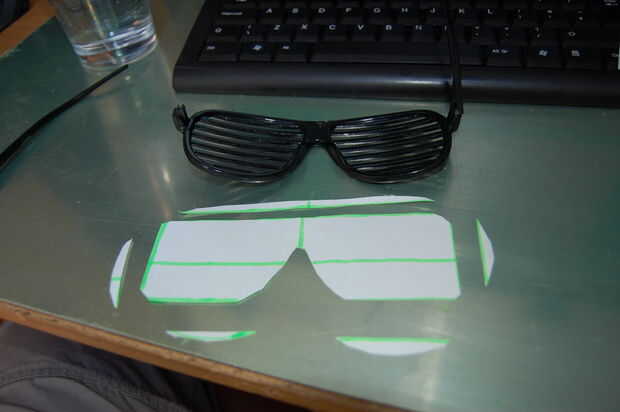

  5. Corte a lo largo de sus marcas. (Imagen 3)
  6. Corta la línea media de la rejilla para separar cada lado.

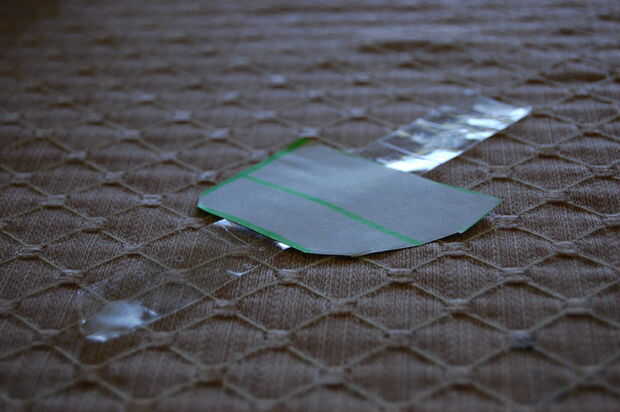

  7. Establecer alguna cinta con el lado pegajoso hacia arriba y el lugar uno de la cara media rejillas hacia abajo en la cinta. (Imagen 4)

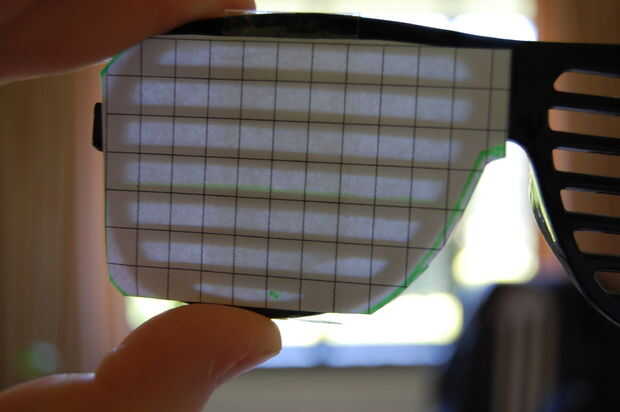

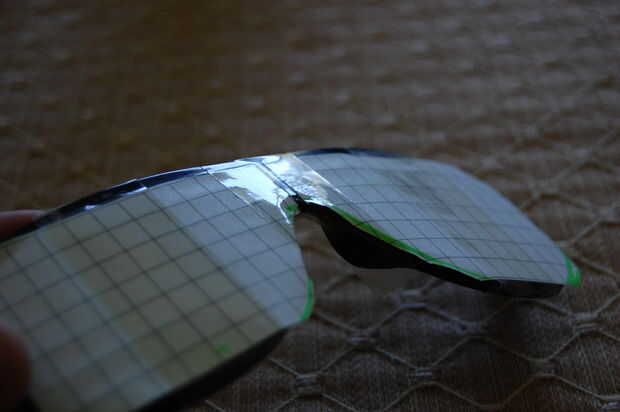

  8. Trate de colocar la rejilla de corte en la parte correspondiente de las gafas, asegurándose de que la la las líneas horizontales están en el centro de los listones de las gafas. (Imagen 5 y 6)
  9. Repita los pasos 7 y 8 para el otro lado.

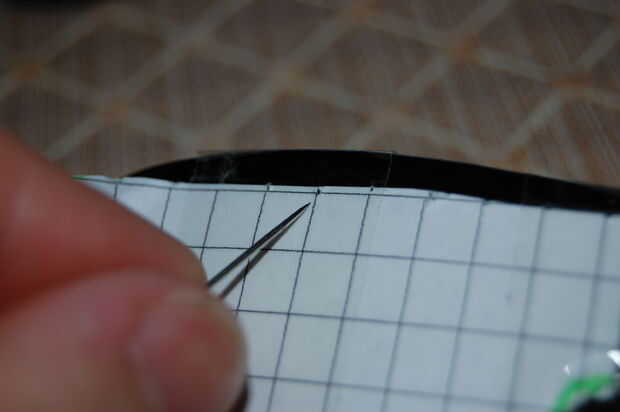

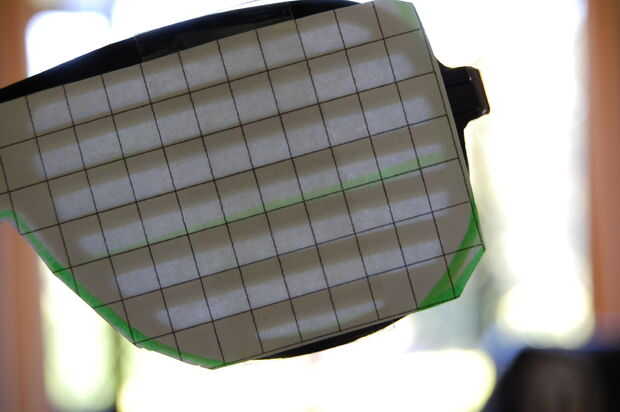

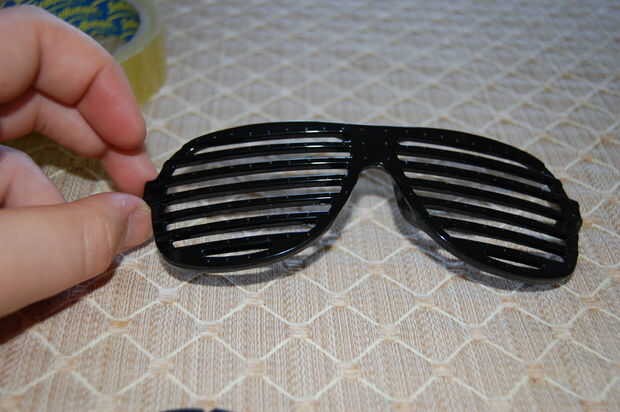

  10. Cuando esté seguro de todo está alineado, agarrar una aguja de coser y presione la punta en cada cruce de la red, creando un pequeño agujero en la superficie de los cristales en cada punto. (Imagen 8 y 9)
