utilizamos
1-pic16f628a como microcontrolador: barato, 2k de memoria de programa, tiene oscillatror interna, dos puertos A, B y un montón de cosas.
2-led matriz 8 * 8 filas de ánodo común y cátodo común de columnas
3-cambio de registro utilizar 74ls164 es simple que 74595 está analizando su trabajo columnas activan uno en atime
4-uln 2803
cada vez que máximo de ocho led de trabajo tan actual = 8 * (15ma para cada led = 120ma
registro de cambio no puede hundirse esto mucha corriente así que usamos uln .it puede hundirse corriente hasta 500ma
5-ocho resistencias de 120 ohmios, pack resistencias 10k

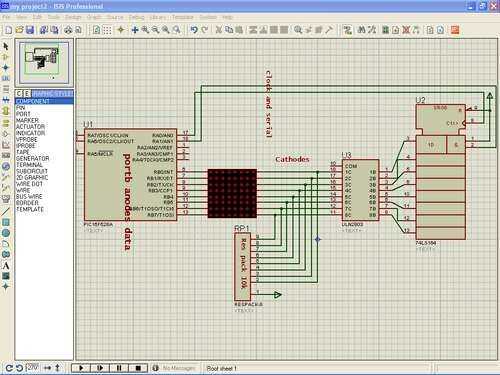

Se muestra el diagrama del circuito completo
