Matriz LED gafas: Primer prototipo (12 / 15 paso)

Paso 12: Montaje del controlador de la matriz: contador de década continúa...

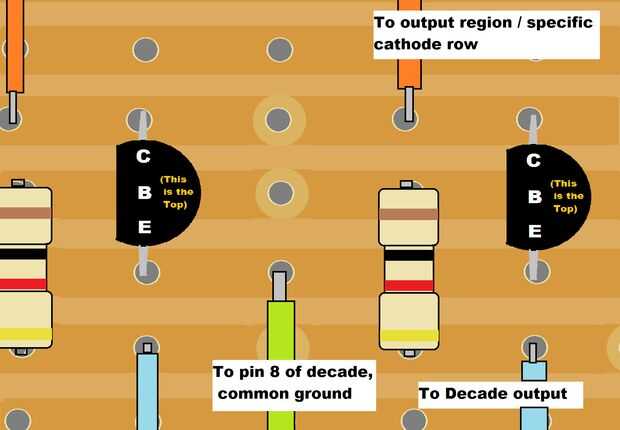

1. Encontrar espacio en el tablero para poner 8 BC337s todos alineados entre sí. Tendrá 3 pistas cobre adyacentes y debe empezar por soldar los transistores a lo largo de ellos. Todas las pistas deben tener un pin como tipo, es decir todos los colectores, o de la base de todas o todos los emisores. Este se logra manteniendo la misma orientación de todos los transistores. Tendrá que salir 2 juegos de los agujeros antes de colocar el transistor del siguiente. Esto es porque uno de los agujeros en cada pista es necesaria para aislar cada transistor y la otra es insertar los cables y las resistencias. Imagen 1 se muestra una vista superior sin embargo también se puede ver una radiografía de las vías y cualquier requiere saltos en las pistas.
2. Usando un taladro poco descanso el cobre que el colector y bases ejecutan, dejando un agujero para cables ni resistencias a soldar a la pista. NO no taladro el TRACK que los emisores están encendido, ya que se utilizará para conectar a tierra los transistores en el paso siguiente.
3. Soldar un cable desde la pista que los emisores, pin 8 de cualquiera de las fichas. Esta tierra de los transistores.
4. Solde un resistor de 1K en cada una de las 8 bases.
5. Suelde el otro extremo de la resistencia de una sección aislada de la pista que tiene una duración mínima de 2 agujeros.
6. Soldar un cable en el otro orificio en el tramo mencionado de pista y ruta a la salida correspondiente del contador de década. NO TE OLVIDES DE SALIDA 0 ESTÁ ANTES DE LA SALIDA 1. (Imagen 2, donde Q es la salida)
7. Soldar un cable desde el colector de cada transistor, a la zona de salida. (Imagen 3)
