Mascarilla para matriz de LED (4 / 6 paso)

Paso 4: Difusión y correas

Algunos pasos no tenían fotos tomadas durante el montaje.

Difusor:

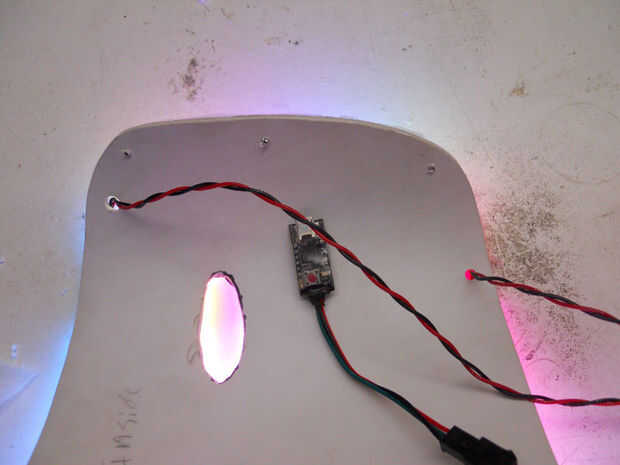

  • Antes de iniciar el montaje de difusor, taladre orificios para las conexiones de potencia y control.
  • Coloca una hoja de celular espuma de embalaje en la máscara toda, sobre los bordes y sostienen temporalmente con cinta adhesiva.

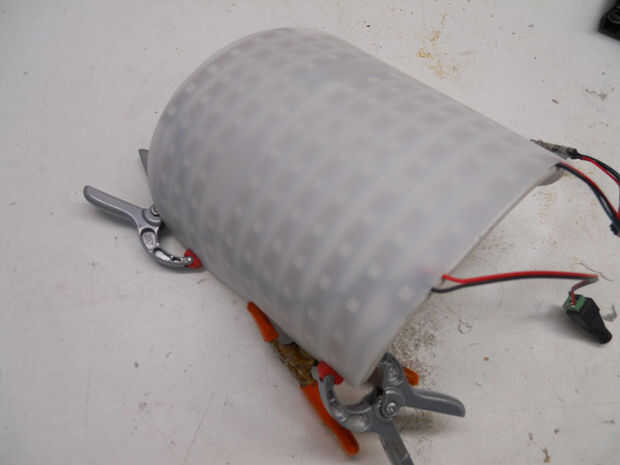

  • Coloca una hoja de hoja de polietileno de alta densidad de 50mil sobre eso, que también pasó por el borde.

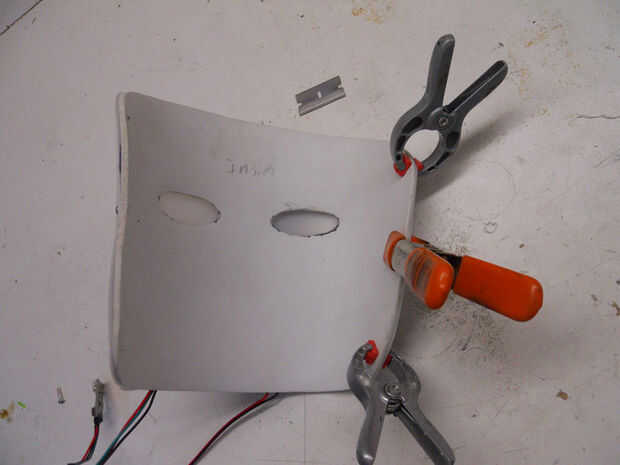

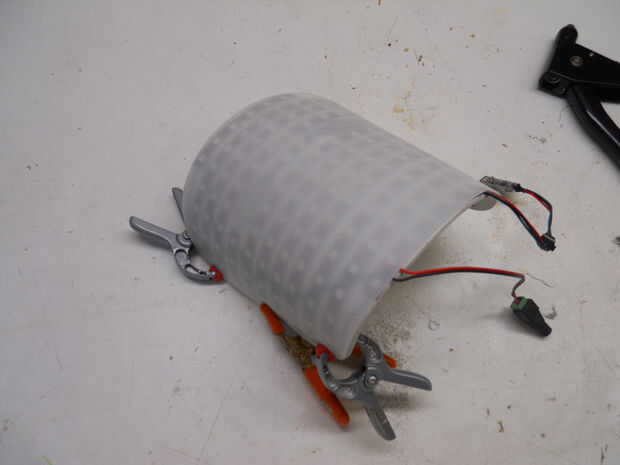

  • Sujeta ambas hojas a la placa de cara con pinzas.
  • Volver a colocar ambas hojas para que encajen correctamente.

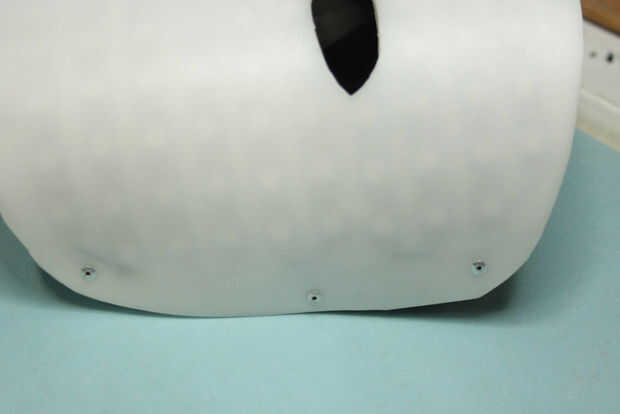

  • Marcado y perforado 3 x 1/16 espaciados parejamente "hoyos a un lado de la máscara a través del polietileno de alta densidad, espuma de la célula y placa frontal.
  • Con remaches pop de 1/16", 3 agujeros fueron remachados. Fijación de 3 piezas todos juntos.
  • Quita las pinzas y alisar las hojas de difusión.
  • Repite en el otro lado, con 3 más agujeros y remaches.

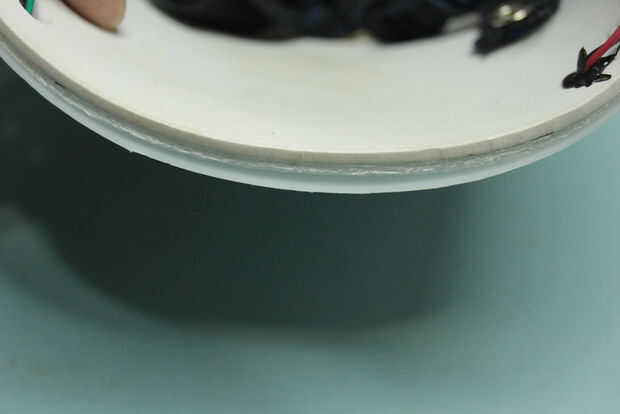

  • Lo volcó y utiliza una cuchilla de afeitar y la placa frontal como guía. Luego recortan el polietileno de alta densidad y célula al ras de la espuma a los bordes de la placa frontal.

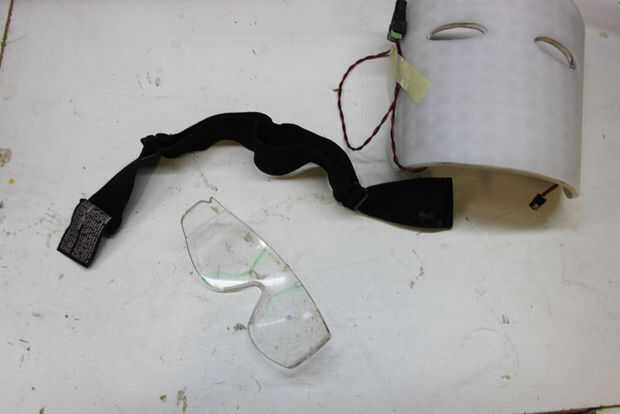

Las correas y montaje: Al parecer la parte más difícil fue conseguir que encajarán bien. Una cinta de la cabeza de una vieja máscara de paintball fue utilizada para la celebración de la máscara de y se agregaron algunos bloques de espuma para mayor comodidad y para el posicionamiento. Se encontró que añadiendo un trozo de espuma en el área de frente hacía más cómodo, como la tensión de la correa haría el pivote de la máscara de la frente que lo guardó de frotamiento en la cara/barbilla. En general su bastante cómodo, todas las cosas consideran.

Energía y batería:

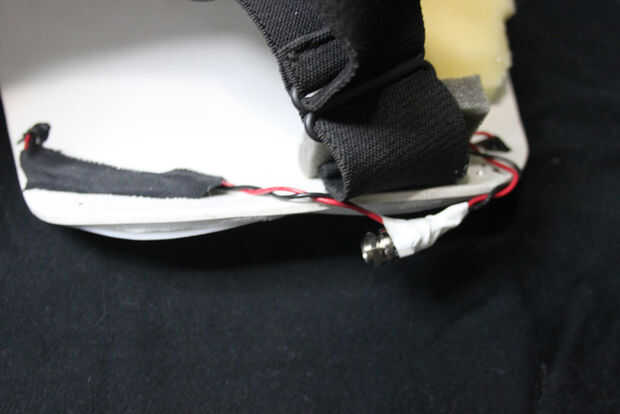

  • Un jack de 2,1 mm x 5,5 mm barril fue conectado a los cables de alimentación. Nota Existen 2 carreras de potencia, una de las filas de la parte inferior y otra desde la parte superior. Aunque están conectados juntos en las tiras, esto ayuda a tener múltiples 'home runs' de la energía a proporcionar cuando actual requiere su necesaria. 142 píxeles podrían consumir hasta 8,52 amperios.

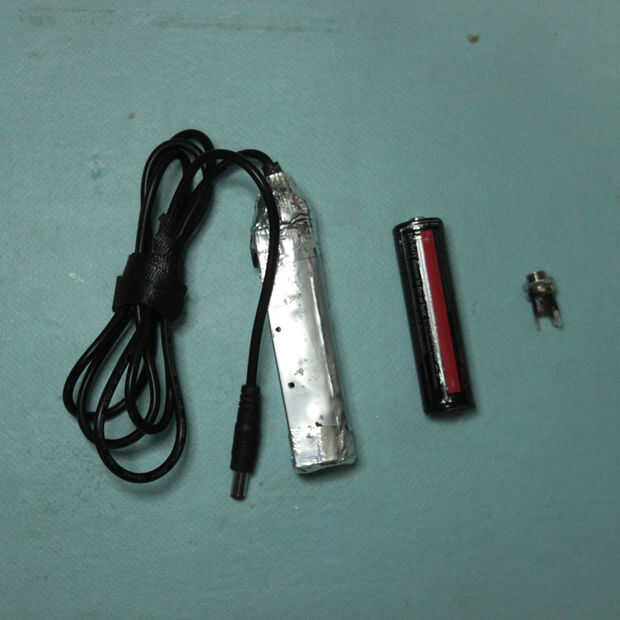

  • El soporte de la batería que se muestra es hecho de un pedazo de tubo cuadrado de aluminio fino, que se formó en un soporte para una 18650 utilizando algunos shapelock plástico y alambre.
  • Un cable de rescatados (de una verruga de la pared fuente de alimentación) con un tapón del cañón 2,1 x 5,5 mm añadido al soporte de la batería. Compañeros con la toma del panel montaje de barril que cuelga de la máscara. No hay ningún interruptor de que la máscara es encender y apagar desenchufándolo por ahora.

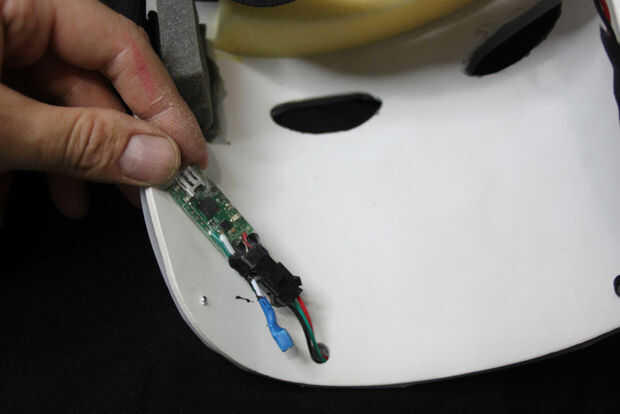

Controlador y cables:

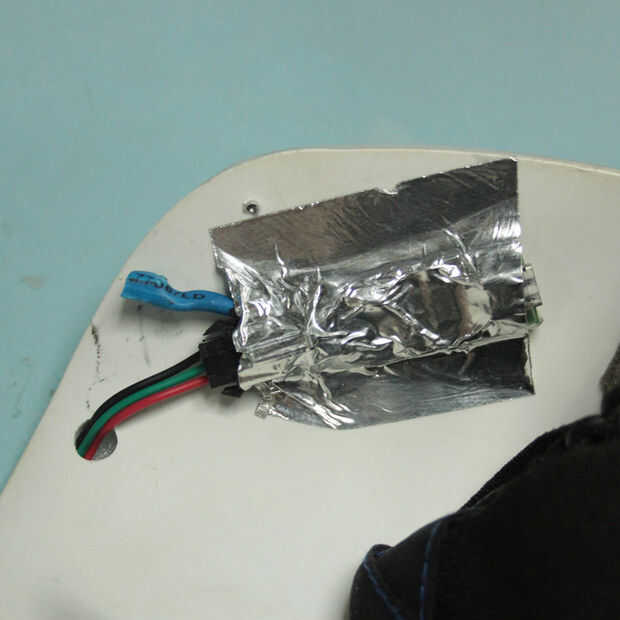

  • Utilice cualquier tipo de cinta permanente para fijar el regulador y los cables. Cinta aluminio, cinta de garfio u otro tipo.
