Mascarilla para matriz de LED (3 / 6 paso)

Paso 3: Colocación de LED y cableado

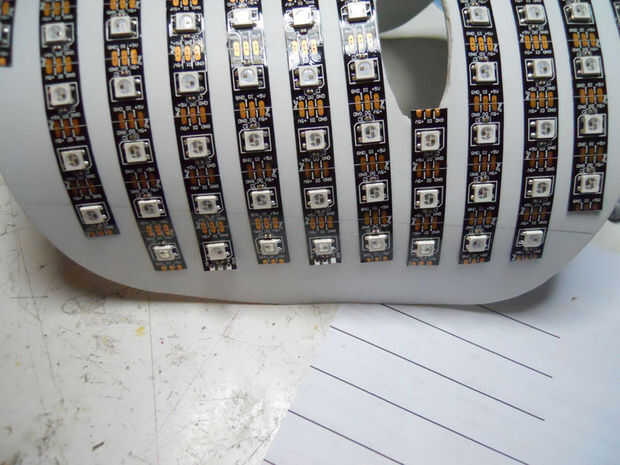

Colocación de tira del LED:

  • Limpiar la placa de fondo con alcohol para obtener cualquier suciedad o aceite para frotar.

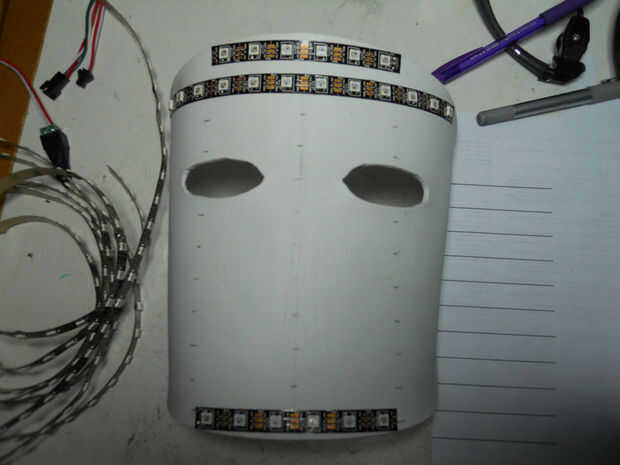

  • Utiliza el patrón para marcar las filas en la placa utilizando un lápiz.
  • Plan de qué fila/pixel será #1 y comenzar desde allí.
  • Aplicar la tira de LED en columnas rectas y rectas. Dejando en el borde exterior para ocultar los cables.

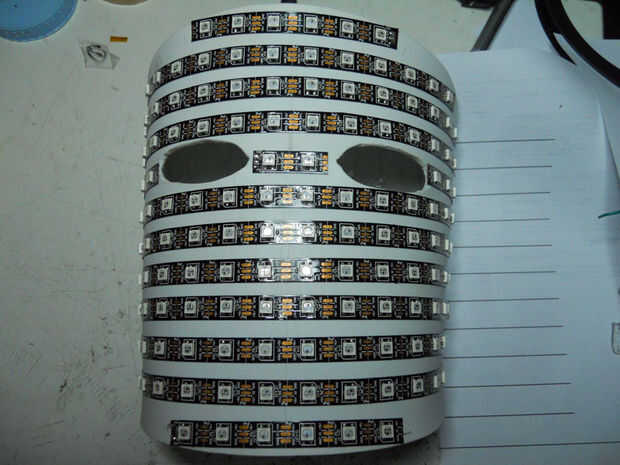

  • Aplica toda la tira de LED, manteniéndola recta y ordenada. La Faja es controlada uni-directionaly, así que asegúrese de que los extremos (y caras) estén colocados correctamente.

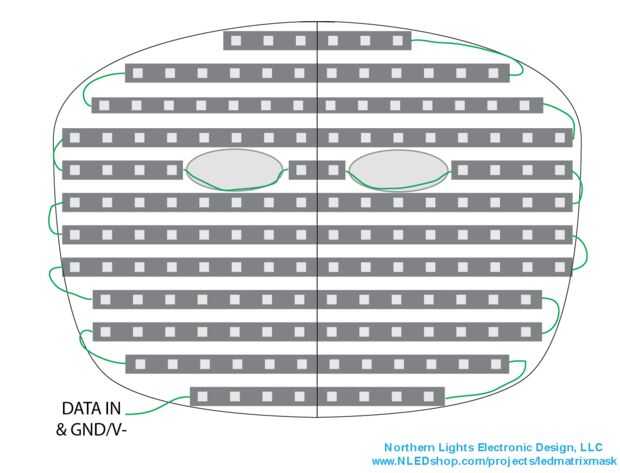

Cableado de datos de tira del LED: La teoría es conectar todas las filas de tira de LED en una larga cadena. Para WS2812B solamente las almohadillas DAT tienen que ser conectados en orden. Tierra/V- y + 5v puede ser conectado en cualquier lugar en la tira, no tiene que ser en los extremos.

  • El en de la fila #1/Pixel #1 tenía un conector JST-SM 3-pin. Los cables fueron acortados en primer lugar.
  • Conectar las DAT de la fila #1 en el DAT de la fila #2 usando un trozo de alambre trenzado, cortada a la longitud mínima
  • Continúe conectando el DAT de una fila al DAT en de la fila siguiente. Hasta cada fila cuenta con su pad de DAT(data) conectado fuera pulg

Tira LED cableado de alimentación: Tierra/V- y + 5v puede ser conectado en cualquier lugar en la tira, cada fila tiene una conexión con ellas. Fotos de cableado eléctrico fueron perdidos. Pero bastante simple.

  • Conecte cada sección dividida de tira del LED a + 5v y GND/V-
  • Cable rojo usado para + 5v y verde alambre GND. debe ha usado blanco en vez de verde ya que muestra a través de un poco.
  • Pads conectados sobre todo en medio de las tiras, que serpentea de verticalmente. A la izquierda el extremo de las tiras para conexión de DAT.
