Mascarilla para matriz de LED (5 / 6 paso)

Paso 5: Control y Software

Controlador: El controlador seleccionado para este proyecto fue el Pixel controlador Ion. Un controlador muy small(0.6"x1.25") con USB, memoria interna para almacenamiento de secuencias de color, solo botón multiuso y compatibilidad con muchos chipsets de pixel (WS2801, LPD8806, LPD6803, APA102, WS2811, etc. con más para agregar, solicitar si quieres uno). Es compatible con el Control de Aurora NLED para la creación de secuencias de color independiente. El controlador viene en varias configuraciones diferentes, lo que es fácil de implementar con cualquier proyecto.

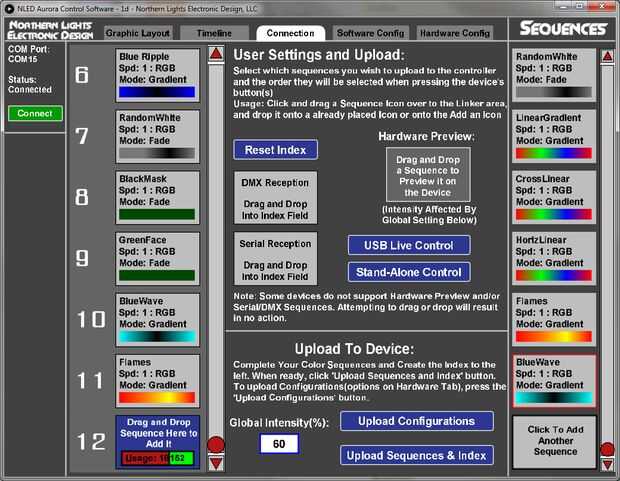

NLED Aurora Control - secuencias de Color independiente: Utilizado para la creación y carga de secuencias de color independiente a controladores NLED compatibles. Una vez cargado el controlador puede ejecutar las secuencias de color por sí mismo, sin una conexión de equipo. Encontrar toda la información, descargas y documentación en La Página Web de Control de NLED Aurora

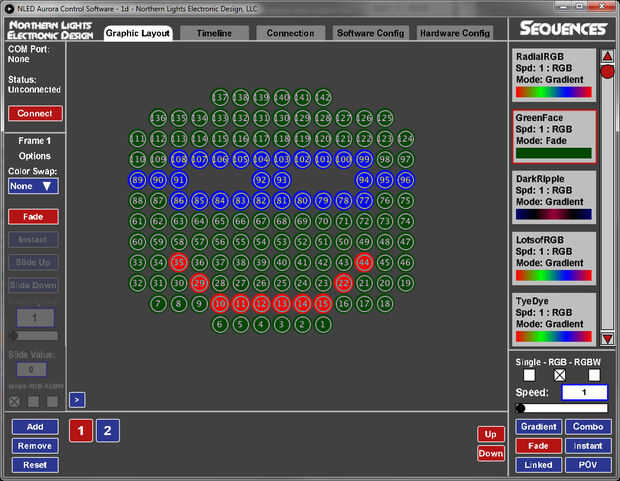

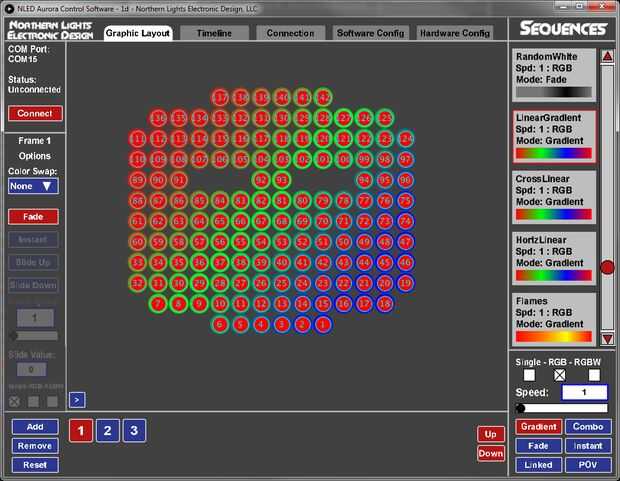

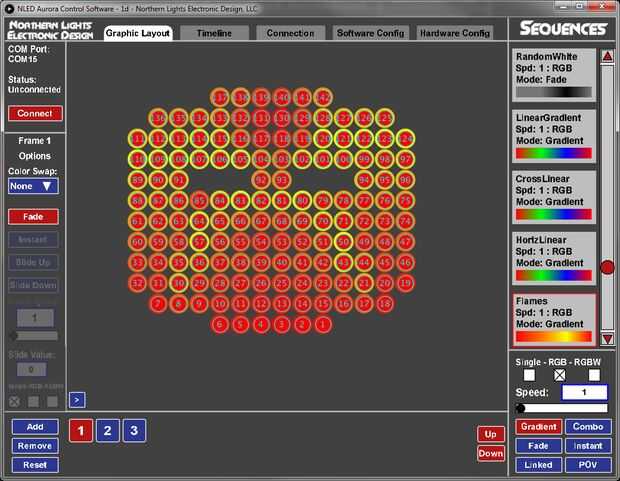

Versión más reciente permite un mapa de píxeles para ser cargado y utilizado para visualizar la presentación física de los píxeles LED. Esto hace muy fácil de diseñar secuencias de color para su proyecto personalizado. El software NLED matriz Patcher es una fuente libre, abierta aplicación procesamiento , originalmente para su uso con Matriz NLED.

NLED matriz - Control directo con efectos y vídeo: Es un Java de código abierto usado para mezclar y controlar el contenido de vídeo y salida personalizados DIY LED matriz o matrices, que pueden ser de cualquier forma y tamaño. NLED matriz soporta pixel parches, que permite al usuario crear el orden en el que el software de salidas de los datos de los píxeles LED. Esto significa que cualquier forma de matriz de LED, cualquier diseño, cualquier orden de color, con cualquier tipo de esquema de control se puede hacer para trabajar con el software. Permite dos feeds de datos de vídeo, ya sea desde un archivo de ejemplo. MOV, de una imagen, desde una alimentación externa de video o de cualquiera de los numerosos contenidos generados. La alimentación mixta de video puede enviarse en serie (adaptador USB o adaptador de RS-485), TCP o UDP.

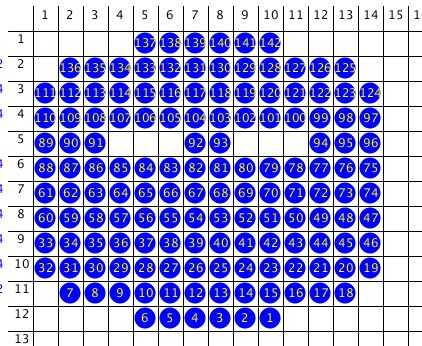

Los archivos de configuración para este proyecto pueden encontrarse en la descarga, o con la nueva versión de Matriz NLED. Este proyecto requiere pixel especial parches, ya que no es una forma estándar (cuadrado o rectángulo). La imagen con los puntos azules es la una captura de pantalla de la versión de pixel desde el software de parcheo, NLED matriz Patcher(que también es compatible con el Control de Aurora NLED)
