Loetinator - ayudante de soldadura electrónica (5 / 13 paso)

Paso 5: La placa de apoyo

La placa de apoyo es uno de los elementos clave del elemento móvil. Tenemos que colocar dos Servos en el plato, el 360° Servo y un 180 ° Servo. Cortar el archivo obere_platte2.svg y 3D-grabado el servohalterung.stl. Los agujeros pequeños caben con las partes de 3D. Es para montar el Servo de 180° a la placa. Los agujeros en el medio son para montar el Servo en el centro de la placa de 360°.

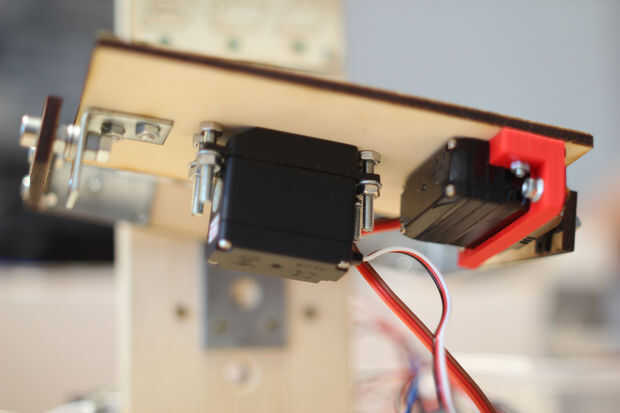

El otro Servo debe fijarse con la parte impresa en 3D. Tienes que poner la parte alrededor del Servo y arreglarlo. Los otros dos agujeros deben ajustarse exactamente a los orificios de la placa. Montar el Servo, hacia el exterior, el eje rotatorio en el mismo nivel que el eje rotatorio de 360° Servo. Tienes que bajar todos los tornillos sobre la placa, porque montamos un plato encima de golpe. Si los tornillos no están bajo bastante el plato giratorio no girará en forma adecuada.

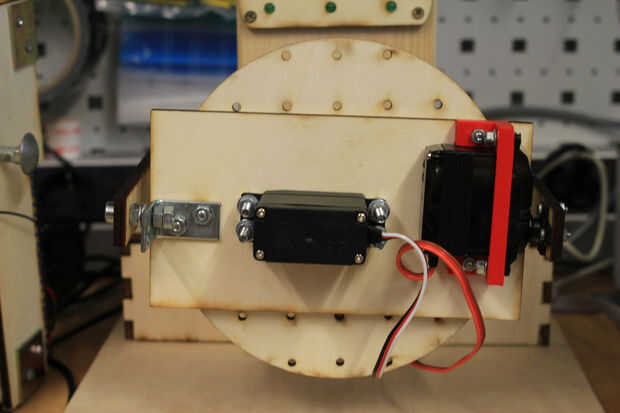

Los cuadros demuestran esto de una forma más intuitiva.
