Loetinator - ayudante de soldadura electrónica (2 / 13 paso)

Paso 2: Mainpost: montaje del motor

En primer lugar, es hora de montar el motor y el eje de la entrada principal. Para ello, nos haga un agujero que tiene un diámetro similar al eje que queremos usar. Utilizamos un taladro de 8mm y un eje de 8mm. El orificio debe colocarse alrededor de 10-15cm de la parte inferior del post principal y en el centro de izquierda a derecha.

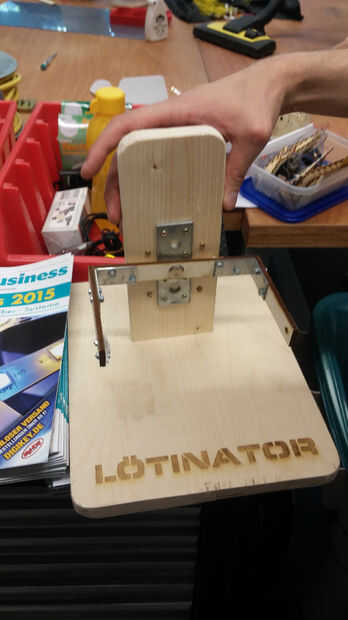

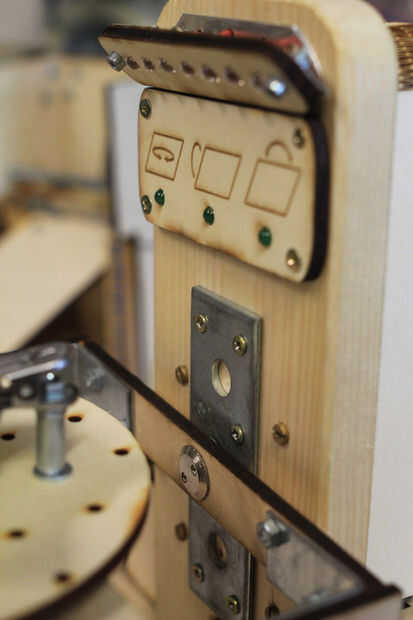

Verifique si el eje se ajusta a través de - si no, ajuste el agujero así que usted puede dar vuelta sin mucha fuerza. Tenga cuidado de no hacerla demasiado grande! Ahora, perforar el mismo agujero a través una placa de metal y montarlo en la parte superior del orificio en el poste de madera, por lo que el eje pasa por ambos. Fijar el metal sobre la madera con tornillos como se muestra en la imagen.

Ahora sigamos con el eje. Alrededor de 3cm de largo y tiene una rosca interna, por lo que puede poner un tornillo pequeño en uno debe encontrar un lado. En el otro lado, nos soldadura/la soldadura una pequeña placa de metal (alrededor 3xm x 3cm), taladre 4 agujeros y Monte el adaptador del motor sobre él. Este podría ser un poco difícil, dependiendo de qué herramientas están cercanas. Debe buscar de alguna manera como en las fotos.

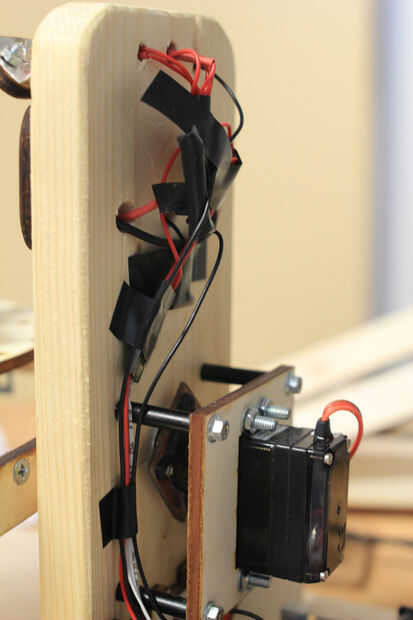

Poner el eje de acabado por el agujero que ha perforado anteriormente, montar el motor en él y ver si todavía se puede activar sin demasiado los desequilibrios. A continuación, corte un montaje para el motor (puede usar uno en el archivo svg aquí si tienes un servo similar) y fijar el servo en él mediante 4 tornillos. Medir los orificios exteriores del montaje y perfore a ésos en el principal polo así. Entonces, el motor con el montaje en el eje, use 4 tornillos muy largos atravesando el poste principal y el montaje del motor, uso 4 espacio-soportes para sujetar el montaje en el principal polo, y con el motor, Compruebe la imagen dice más que todas esas palabras. El eje de prueba y ver si todavía resulta fácilmente.

Para terminar este paso, sólo perfore otro agujero de 9-10mm en la parte inferior del post principal para más adelante poner los cables de los otros servos a través. 2cm desde la parte inferior hould a estar bien.
