Loetinator - ayudante de soldadura electrónica (9 / 13 paso)

Paso 9: Cajas de Cable

Ahora que el Loetinator es funcional, es tiempo de poner algún esfuerzo en lo que es más... hermosa.

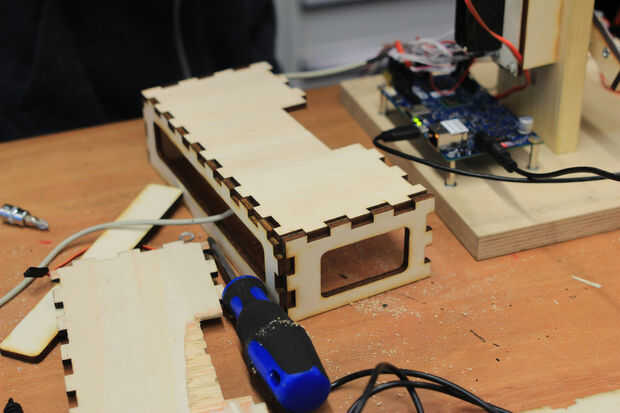

Para ello, hemos diseñado dos cajas que cubren los cables y utilizan el lasercutter para crearlos.

La primera casilla, que cubre la parte posterior del poste principal, es un poco complicada diseñar usted mismo - sólo tiene que utilizar los archivos svg para cortar ellos y madera pegamento para asegurarlos juntos. Solo lo pegan entre el montaje del nuevo motor, debe llevar a cabo allí bastante bien.

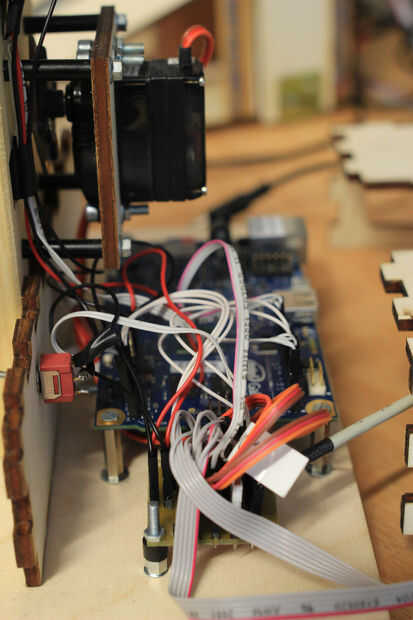

Para la segunda caja que cubre el Galileo y todos los cables, puede utilizar el otro archivo svg. Sobre la placa superior, corte a 7cm, x rectángulo de 2cm que se adapta a la caja por debajo del montaje del motor. Perfore otro agujero en el lado hacia el frente de la Loetinator y fije el interruptor que permite el siete LED blancos en ese agujero. Utilice dos tornillos para fijar el post principal y unir las otras 4 partes. Ahora puede cambiar solo esa parte en la parte delantera fija. Ver fotos para más!
