Loco perro Robot (15 / 20 paso)

Paso 15: Interruptor de encendido/apagado principal cableado arnés y batería de montaje

Utilice una sección corta de 1 por valores de ángulo de aluminio de 1 por 1/16 de espesor para montar el interruptor en el lado izquierdo de la plataforma móvil trasera utilizando ½" largo #4 tornillos de rosca chapa. Ver foto.

Uso de dos tiras de montaje adhesivo de Velcro respaldada por la batería en la esquina frontal izquierda de la plataforma móvil ver foto.

Ver circuito diagrama para detalles de cableado. Uso 18 calibrador de alambre trenzado para líneas de alta tensión y 26-24 medidor de base sólida para la mayoría de las líneas digital.

Cable de teléfono fue utilizado para líneas de sensor receptor de infrarrojos y Opto. Estas líneas fueron aseguradas con ataduras de cremallera grapados a la plataforma móvil y vertical principal.

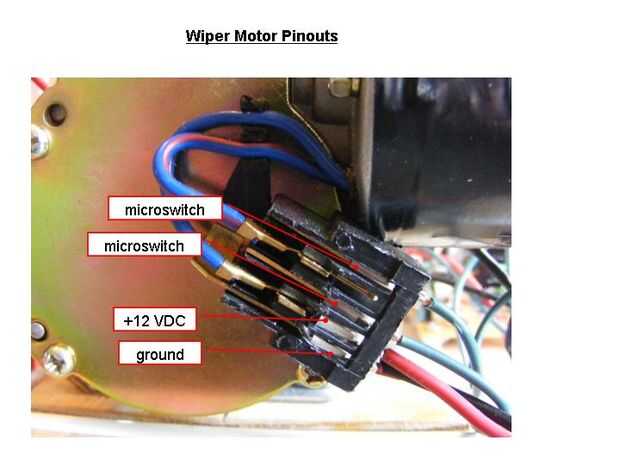

Para desconexión rápida, usé los conectores nariz motocicleta tipo bala, pero pala 3/16 de desconexión rápida son más fácilmente disponibles en la mayoría de las ferreterías. Conectores hembra de horquilla de 3/16 trabajan para hacer las conexiones para el motor del limpiaparabrisas. Ver foto de pines del motor del limpiaparabrisas.
