Paso 9: Mandíbula mecanismo

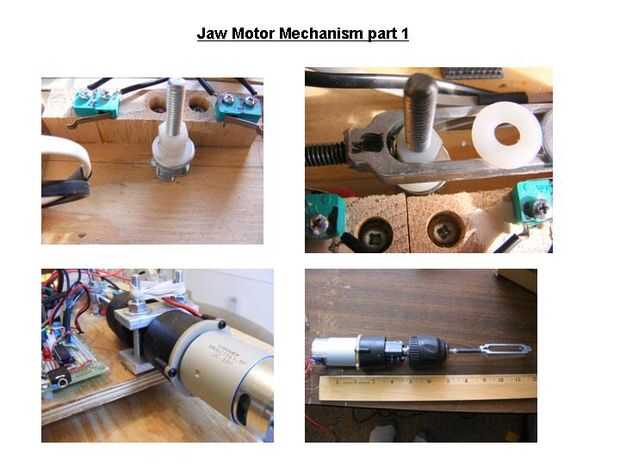

Usando barras (parte L), los pernos de carruaje de cuarto de pulgada, tuercas y arandelas de montaje del motor del taladro, coloque el motor en el lado derecho inferior de la plataforma móvil. Usted necesitará añadir unas arandelas planas bajo la barra de montaje inferior, para que el mandril se eleva por encima de la superficie de la plataforma por lo que no se arrastre en la plataforma móvil.
Coloque un cuarto de pulgada tensor al eje roscado, atornillado sobre distancia de roscas que es sobre un 1/4 pulgada. Perfore un agujero en la plataforma móvil en la ranura central del tensor y aproximadamente 1/2 pulgada por delante del extremo del eje roscado.
Crear a una guía tensor usando el perno de carruaje, tuercas, arandelas y nylon cuarto pulgadas tuercas y arandelas como se muestra en las fotos.

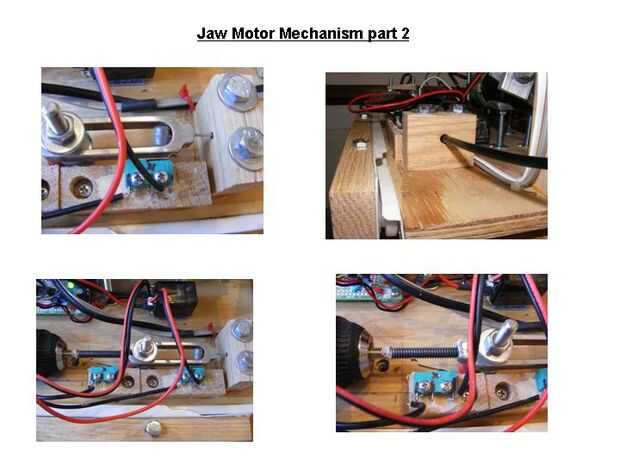

Posición del bloque de madera de montaje de cable (parte G) se sientan se alinea con el extremo opuesto del torniquete. Crear un agujero de diámetro escalonado para sujetar cable de accionamiento en este bloque de montaje. Coloque el bloque de montaje para la mudanza plataforma con las tuercas en T instalada las plataforma y hex tornillos de cabeza, ver las fotos.
En el lado derecho del tensor con 1 pulgada de largo tornillos de metal # 6 para fijar los soportes de madera micro [parte I]. Ellos por lo que la parte delantera y trasera microinterruptores limitan el movimiento del tensor como se mueve de mandíbula abierta a mandíbula cerrar posiciones. Es decir, los microinterruptores N.C. que viaje (abierto) antes los fondos del torniquete hacia fuera sobre algo sólido. Número 4 tornillos de una media pulgada largo se puede utilizar para montar los microinterruptores.
Cortar cable accionamiento exterior cubierta 15 1/2 pulgada de largo y cable interno 22 pulgadas de largo. Enrosque el cable interno a través del orificio del tensor delantero y luego a través del bloque de montaje. Instale la carcasa y luego enrosque el cable interno a través de un nylon de 1/8 bridado buje en la mini pinza Conexión placa y finalmente a través del orificio de 1/8 en el perno de carruaje ½. Hacer un cable por taladrar un agujero de 3/32 en el centro de un 10-24 tuerca de la abrazadera y luego usar un tornillo 10-24 para fijar el cable dentro de la Unión, ver fotos.
