"Pixel", mi fiel mascota Schnoodle (mezcla de Schnauzer/Poodle) es un paquete de energía. Le encanta jugar a fetch y fielmente ejecutará sus funciones de recuperación indefinidamente - si estás dispuesto a disfrutar de le. Ella me lleva hacia fuera!

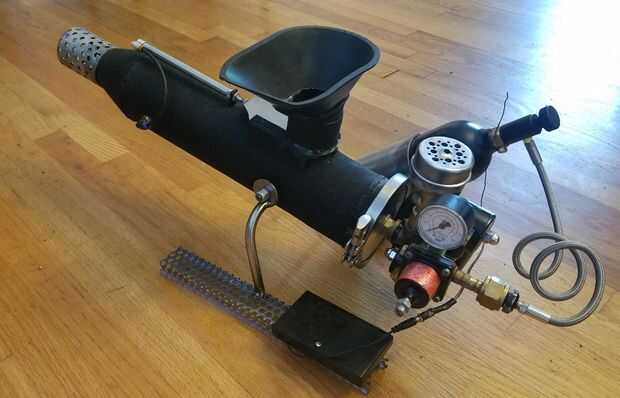

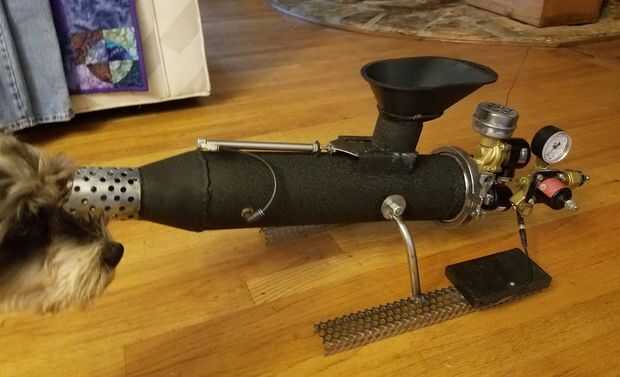

Había diseñado y construido un dispositivo que me permitiera jugar fetch con Pixel durante períodos prolongados sin tirar de mi brazo de Unión. Puedes comprar bola de perro lanzando dispositivos, pero son caros y de plástico, y les falta el factor "wow" de la Dogzooka. También mantendrá anclado a una toma de corriente Si desea jugar extendida - algo que quería evitar.
Mi versión está inspirada en la pistola de papa común. Si no estás familiarizado con estas armas de destrucción masiva árbol de sombra de, entonces Google lo! Su madre/esposa/pareja agradecerá me abre los ojos a nuevas e interesantes maneras de lanzar tubérculos a alta velocidad.
El Dogzooka se basa en un "pistón coaxial". Además de ser sorprendentemente simple, es elegante y compacto. Lanzar la siguiente demo de Shockwave y usted puede caminar a través de todas las fases de operación de un cañón Coaxial. Deberá instalar el plugin de Shockwave Flash. Demostración paso a paso de pistón coaxial
Aunque yo no puedo tomar el crédito para el diseño coaxial, mi aplicación ha sido automatizado mediante circuitos electrónicos, relés y válvulas de solenoide eléctrico. También he implementado un diseño de retrocarga (mayoría pistolas de patata son cargado del bozal, que no se presta para esta aplicación).

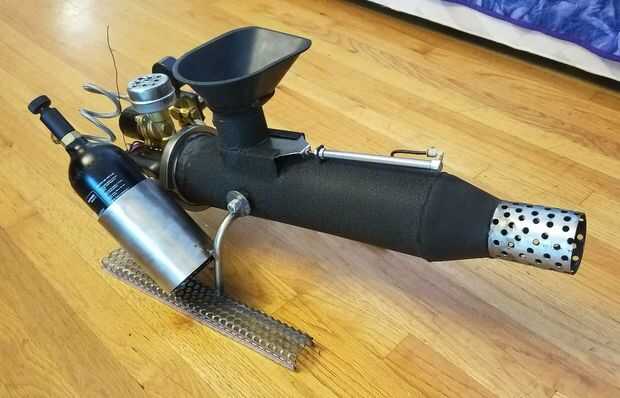

El Dogzooka es alimentado por un estándar de 20 onzas Paintball CO2 bombona y un relleno ($3 en el Sporting Goods de Dick) rinde cerca de 100 tiros. A 20 psi, el balón viaja cerca de 50 yardas - mucho más lejos que pude tirarla. Lo inestable hasta 60 PSI una vez (ver lenta video arriba). Envió la bola al alza en el Condado próximo.
Había recogido la mayoría de las materias primas baratos de un metal cercano patio de reciclaje. Yo era capaz de usar todos los componentes de acero inoxidable y sólo gastó $18 (pago por libra). Nota: este diseño se podría duplicar en PVC, aunque vas a tener que improvisar en algunos de los componentes. ADVERTENCIA: la sobrepresurización un cañón de PVC puede ser peligrosa!

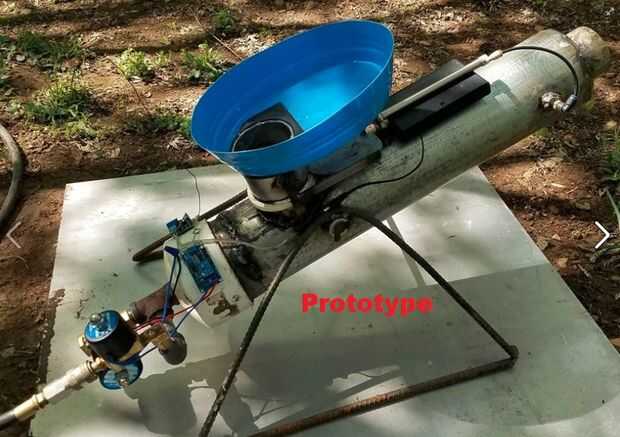

Originalmente, configurar el dispositivo para que detecte automáticamente la bola en la cámara que permitiría que el cañón operar en modo "desatendido" como los modelos disponibles en el mercado. En este modo el perro (o gato, o zarigüeya, etc.) cae la bola en la cámara y se lanza inmediatamente la pelota. Sería divertido ver su juego de perro desatendido, pero un simple vistazo a los comentarios de los clientes en la venta por menor unidades revelaron que casi todos informaron que sus perros eran sorprendidos cuando la pelota se lanzó inmediatamente; en consecuencia, era muy difícil entrenarlos a acercarse lo suficiente para dejar caer la bola en la tolva. He encontrado esto para ser verdad con mi perro - por lo que opté por una opción de control remoto por lo que pude controlar cuando el dispositivo de lanza.
Para reducir el "Swooooosh" de alta presión sale aire, añadí el silenciador de una máquina a la válvula de descarga y un bozal perforado en el extremo de negocios. Para ser honesto, no estoy seguro que ayudó, pero le da un motivo de "militar" agresivo.
Este Instructable se improvisó por cualquier persona con una cantidad modesta de mecánico con experiencia. No se requiere ningún conocimiento de circuitos eléctricos. Mis conocimientos de soldadura MIG son muy básicos. Usted puede siempre liso/molido abajo sus aficionadas soldaduras mira y te miran como si hicieron un profesional experimentado. Terminé el proyecto con una pintura automotriz arrugas que es muy indulgente cuando se trata de ocultar imperfecciones.
Gracias por leer mi Instructable!
